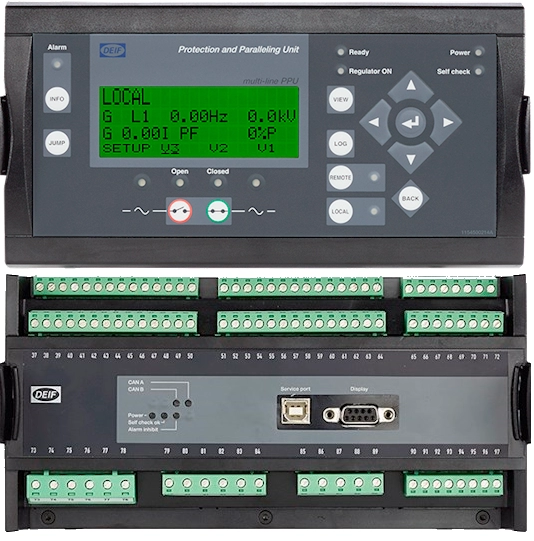

Контроллеры PPU3/GPC3/GPU3

Контроллеры PPU3/GPC3/GPU3 1
Контроллеры для генераторных агрегатов PPU-3/GPC-3/GPU-3 предназначены для защиты и управления синхронным/асинхронным генератором. Также контроллеры управляют последовательностью запуска и остановки двигателя и могут использоваться как блок защиты двигателя.

PPU-3/GPC-3/GPU-3 оснащены функцией M-Logic (Микро ПЛК), которая является частью компьютерного сервисного ПО DEIF USW. Посредством данного инструмента можно приспособить приложение под определенные требования, например, назначить специальные функции или логические условия для различных входов и выходов. На ЖК дисплее отображаются все значения измерений и вычисленные значения, а также аварийные сигналы и данные из журнала регистрации событий.

Данные контроллеры отличаются по своему предназначению:
  • GPU-3 - контроллер защиты генераторного агрегата в энергоустановках берегового и морского базирования;
  • GPC-3 - контроллер защиты и включения на параллельную работу в энергоустановках берегового базирования (может использоваться как и одиночно, так и параллельно с другими генераторами);
  • PPU-3 - контроллер защиты и включения на параллельную работу в энергоустановках морского базирования (может использоваться как и одиночно, так и параллельно с другими генераторами).
Технические характеристики:
  • Измеряемое напряжение: 100- 690 В перем. тока +/-20%
  • Измеряемый ток: 1 - 5 A
  • Измеряемая частота: 30 - 70 Гц
  • Вспомогательное напряжение питания: 12 - 24 В пост. тока -25/+30%
  • Входные сигналы: Бинарные: 8 - 36 В пост. тока
  • Аналоговые: (0) 4 - 20 мА +/-1%; 0 - 40 В пост. тока +/-1%; 2 - 70 В перем. тока (изм. оборотов)
  • Выходные сигналы: Релейные: 250 В перем. тока / 30 В пост. тока 5 A; 250 / 24 В пост. тока 2 A
  • Аналоговые: (0) 4 - 30 мА+/-25 мА; -5...0...+5 В пост. тока
  • Точность срабатывания: Класс 1.0
  • Диапазон рабочей температуры: -25°C - +70°C
  • Защитное исполнение: IP54 лицевая панель с уплотнением
