MG5218 X-Band Магнетрон

MG5218 X-Band Магнетрон
(0)
под заказ
шт
MG5218 X-Band Magnetron — магнетрон, компактный, лёгкий, с фиксированной частотой пульсации, выполненный в соответствии с технологией EEV, что гарантирует безопасность в обращении и эксплуатации. Магнетрон  MG5218 X-Band работает в диапазоне частот 9475 ± 20 MГц. Произведен по принципу максимального ограничения контакта с высоковольтными цепями и схемами высокого напряжения, клеммы скрыты. Оснащен аварийной кнопкой для отключения питания в случае сбоя устройства.


Технические характеристики:
  • Рабочая частота - 9410 ± 30 МГц
  • Максимальная пиковая мощность -  25 кВТ
  • IEC UBR100
  • Охлаждение - естественное
  • Катод с косвенным нагревом
  • Нагреватель напряжения -  6,3 В
  • Ток нагревателя - 6,3 V - 0,55 А
  • Вес -  0.7 кг
  • Монтажное положение - Любое
  • Минимальный зазор - 50 мм
  • время нагрева катода - 60 секунд
  • анодное напряжение 6.0 - 6.6 кВ

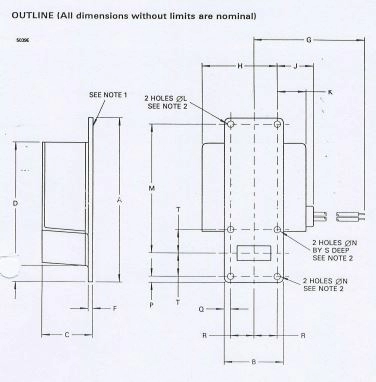

Условные обозначения на схеме:

А 113.2 мм
B 41.6 мм
С 35.0
D 86.0
Е10.0 мм
F 3.18 ± 0.10
G 280.0 мм
Н 52.5 max
J 30мм
К 21.5
L 4.60
М 4.29
N 87.95
Р 4.00 мм max
Q 4.23 мм min
R 4.0 max
S 5.00 мм
Т 16.26 мм
V 1.250 мм
