Замена магнетрона на РЛС

Очень часто бывает так, что магнетрон выходит из строя во время рейса. Желательно заранее оценивать оставшийся ресурс и иметь на борту магнетрон в запасе для замены. В среднем работа магнетрона на передачу должна быть 3000 часов. По опыту скажу, что S-band радары имеют ресурс до 4000 часов, а x-band до 10000 часов. На каждом современном РЛС отображается время наработки магнетрона. Также важно следить за наработкой двигателя. производители гарантирую работу до 10000 часов, по опыту 20000-30000 часов.
Если же вы в море или до ближайшего инженера очень далеко привожу инструкцию по замене на примере РЛС JRC:

1 Полностью обесточить радар (индикатор, сканер и возможно отдельный автомат на мотор) на щите питания навигационного оборудования.

Замена магнетрона у радара должна производиться квалифицированным инженером

2 Установить табличку на индикатор и автоматы, что с данной станцией ведутся работы, также на второй рада, если есть, чтобы не получать лишнее облучение

3 Подняться к сканеру необходимого радара, обязательно с страховочным поясом.

4 Выключить переключатель вращения антенны (обычно сбоку на корпусе)

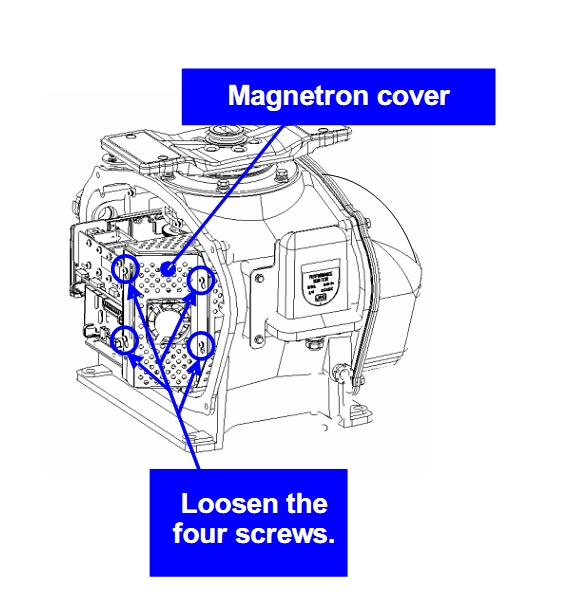

5 С помощью гаечных ключей снять крышку радара и убедиться, что на сканер не поступает напряжение

6 Если установлен защитный кожух на модуляторе - снимаем

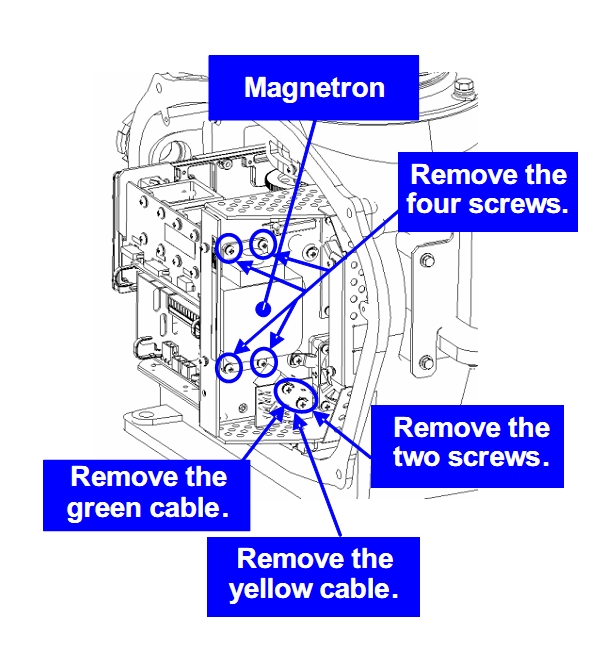

7 Откручиваем или отпаиваем контакты магнетрона (желтый и зеленый провод) - обязательно запомнить полярность. Откручиваем сам магнетрон (4-9 болтов) и устанавливаем на его место новый.


ВАЖНО! Не используйте отвертки с магнитным наконечником - возможны нарушения работы магнетрона при контакте.

Следует быть очень аккуратным при подключении проводов магнетрона, необходимо обрезать лишнюю длину, чтобы из коннектора не было видно оголенных проводов.

8 Закручиваем все на места в обратном порядке.

9 Включаем тумблер двигателя на сканере.

10 Включаем автоматы питания индикатора, сканера, двигателя на щите питания навигационного оборудования.

11 Включаем РЛС и оставляем в режиме STBY на 20-30 минут
12 устанавливаем регулировку усиления, помех от моря и дождя на минимум и устанавливаем самый маленький Range.

13 постепенно прибавляем GAIN до появления картинки

14 постепенно прибавляем Range до 12 nm и оцениваем качество и стабильность картинки. Если цели пропадают - выключаем РЛС в режим STBY еще на 5-10 минут и пробуем снова. При стабильной картинке оставляем РЛС на излучении на шкале 12 nm на 15 минут.
15 Переходим в нормальный режим работы.

В ближайшем порту необходимо вызвать инженера для настройки токов магнетрона и сброса счетчика часов наработки.
