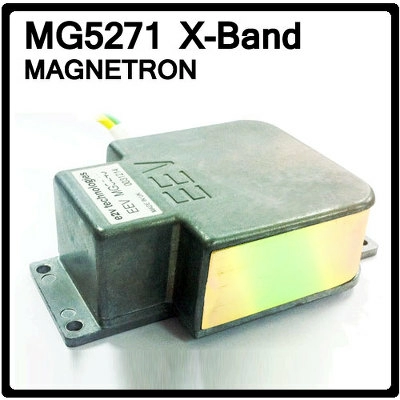

Магнетрон MG5271 X-Band 1
Доступно к заказу

Магнетрон MG5271 X-Band

под заказ
Уточняйте стоимость у менеджеров
Документация:

Магнетрон MG5271 X-Band

Компактный, прочный, легкий, магнетрон MG5271 X-Band с фиксированной частотой импульсов, предназначенный для применения в морских радарах. Cнижение напряжения накала не требуется при любом значении входной мощности. Для оптимальной производительности напряжение накала должно быть в указанных пределах.

Технические характеристики магнетрона MG5271:

  • Рабочая частота:  9375 + 30 МГц
  • Пиковая мощность: 25 кВт
  • Напряжение нагревателя: 6,3 V
  • Ток нагревателя при напряжении 6,3 В : 0,5 А
  • Входная емкость: 8,0 пФ макс
  • Анодный ток (пиковое значение): 8.0А
  • Длительность импульса: 0,8 US
  • Частота повторения импульсов: 900 пакетов в секунду
  • Общие размеры:113,0 х 82,5 х 36,0 мм
  • Вес: 0,7 кг
  • Минимальный зазор в 25 мм должен поддерживаться между магнетроном и любыми магнитными материалами.



Магнетрон MG5271 безопасен в эксплуатации при соблюдении мер предосторожности, необходимых при работе с радиолокационным оборудованием.
