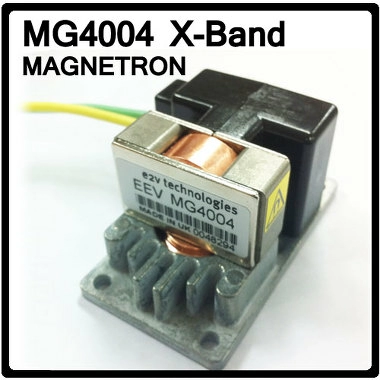

Магнетрон Gen4 MG40xx X-Band

Магнетрон Gen4 MG40xx X-Band
Модель
  • MG4004
  • MG4006
  • MG4010
  • -
Магнетроны 4й серии отличаются компактными размерами, что совершенно не влияет на производительность.  Магнетроны Gen4 MG40xx X-Band доступны в 4, 6 и 12.5kW и полностью соответствуют новым требованиям ИМО по ложным частотам.
Благодаря своей компактной конструкции Магнетроны 4й серии могут быть установлены в почти любой радар, используя модификацию той же мощности (MG4004,  MG4006, MG4010). Для соответствия площаки крепления используются переходные пластины.
Магнетроны Gen4 Аналоги
MG4004 MG5388, MG5388C, E3571, E3573, MAF1421B, MAF1561B
MG4004 с переходной пластиной A MG5248, MSF1421B
MG4004 с переходной пластиной B MG5238A, 9M302, MG5243, MG5251, MRF1421B
MG4006 MG5389, E3560, MAF1422B, M1361
MG4006 с переходной пластиной A MG5232, MG5232F, 9M502, E3540, MSF1422B
MG4010 E3566, MAF1425B
MG4010 с переходной пластиной A MG5241, MG5241F, MG5473, 9M602, MSF1425B

Магнетроны Gen4  полностью совместимы с сериями Gen2 и Gen3. Размер серии Gen4 преимущественно меньше, что позволяет избежать проблем с заменой. Во многих случаях магнетроны Gen4 дают более высокую производительность. С использованием переходных пластин А и В можно заменить любой другой магнетрон с одной и той же выходной мощностью.

Магнетрон Замена Gen4 Магнетрон Замена Gen4
E3540 E3540/MG4006 MG5251 MG5251/MG4004
E3560 E3560/MG4006 MG5257 MG5257/MG4010
E3571 E3571/MG4004 MG5388 MG5388/MG4004
MG5232 MG5232/MG4006 MG5388C MG5388C/MG4004C
MG5232F MG5232F/MG4006 MG5388S MG5388S/MG4004
MG5238A MG5238A/MG4004 MG5389 MG5389/MG4006
MG5241 MG5241/MG4010 MG5473 MG5473/MG4010
MG5241F MG5241F/MG4010 9M302 9M302/MG4004
MG5244 MG5244/MG4010 9M502 9M502/MG4006
MG5245 MG5245/MG4010 9M602 9M602/MG4010
MG5248 MG5245/MG4010

Дополнительная информация
Сводная таблица магнетронов
Магнетроны для радаров в наличии на складе
Как заменить магнетрон на РЛС




Документация
data sheet 'MG4004 X-Band Magnetron'
Буклет 'Магнетроны серии Gen4'
Стандартный комплект
MG4004 4kW, 9380-9440 МГц MG4006 6kW, 9380-9440 МГц MG4010 12.5kW, 9380-9440 МГц
