MG5257 X-Band Магнетрон

MG5257 X-Band Магнетрон
(0)
под заказ
шт
MG5257 X-Band Magnetron — магнетрон, компактный, лёгкий, с фиксированной частотой пульсации,  гарантирует безопасность в обращении и эксплуатации. Магнетрон  MG5257 X-Band работает в диапазоне частот 9475 ± 20 MГц. MG5257 X-Band  произведен по принципу максимального ограничения контакта с высоковольтными цепями и схемами высокого напряжения,клеммы скрыты. Оснащен аварийной кнопкой для отключения питания в случае сбоя устройства. Усовершенствованная версия Магнетрона M5108.


Технические характеристики:
  • Рабочая частота - 9410 ± 30 МГц
  • Максимальная пиковая мощность -  12.5 кВТ
  • IEC UBR100
  • Охлаждение - естественное
  • Катод с косвенным нагревом
  • Нагреватель напряжения -  6,3 В
  • Ток нагревателя - 6,3 V - 0,55 А
  • Вес -  0.7 кг
  • Монтажное положение - Любое
  • Минимальный зазор - 50 мм
  • время нагрева катода - 60 секунд
  • анодное напряжение 6.3 - 5.0 кВ

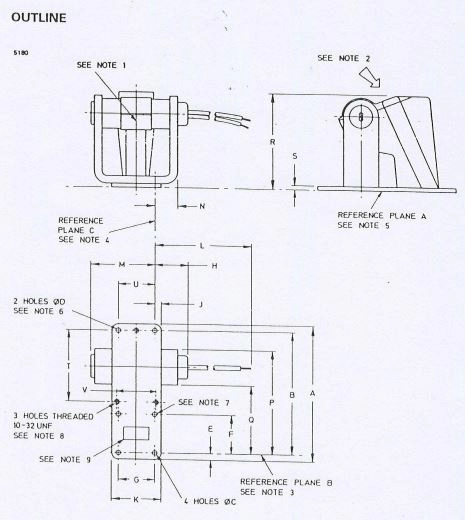

Условные обозначения на схеме:

А 4.453 мм
B 4.103 мм
С 0.170
D 0.175
Е 0.172 мм
F 1.280 ± 0.004
G 1.220 мм
Н 1.181 max
J 0.203 мм
К 1.625
L 9.450
М 2.188
N 1.188
Р 4.000 мм max
Q 1.938 мм min
R 3.313 max
S 0.125 мм
Т 2.393 мм
V 1.250 мм
