Магнетрон MG5125X 1
Доступно к заказу

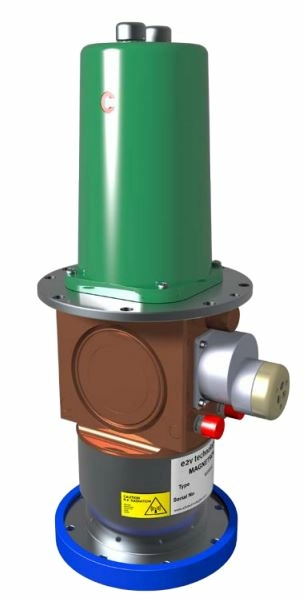

Магнетрон MG5125X

под заказ
Уточняйте стоимость у менеджеров
Документация:

Магнетрон MG5125X предназначен для линейных ускорителей, работающих на частотах 2993 - 3002 МГц с максимальной выходной мощностью 2000 кВт.Магнетрон MG5125X

Рекомендуется, чтобы магнетрон был изолирован от нагрузки с помощью изолятора, а источник питания постоянного тока использовался для управления нагревателем. Использование источника переменного тока может привести к повреждению цепи нагревателя.

Магнетрон MG5125X охлаждается водой и имеет встроенный водостойкий чехол. Рекомендуемый расход воды составляет 5 литров в минуту или больше, давление скорости потока будет около 1,25 кг / см2. Температура воды на выходе не должна превышать 50 C.

Технические характеристики:
  • Максимальное анодное напряжение - 47 кВ
  • Максимальный анодный ток -100 A
  • Входная мощность - 5,0 кВт
  • Продолжительность импульса - 5.0 мс
  • Скорость нарастания напряжения импульса  - 120 кВ / м
  • Диапазон воспроизводимых частот : 2993 до 3002 МГц
  • Средняя выходная мощность - 2500 кВт
  • Напряжение нагревателя - 10 В
  • Вес - 8 кг

Магнетрон MG5125X

Магнетрон MG5125X
