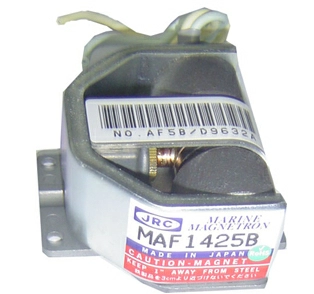

Магнетрон MAF1425B

Магнетрон MAF1425B
(0)
под заказ
шт
Магнетрон  MAF1425B предназначен для рентгеновского диапазона радиолокационной системы. Частотный диапазон фиксируется 9380 - 9440MГц и пиковая выходная мощность 10.5 кВт.

Измеряется с напряжением накала 6.3В и отсутствии входной мощности анода, пределы тока нагревателя: 0.5A минимум, 0.6A максимум. Никакого снижения напряжения нагревателя при эксплуатации не требуется.

Магнетрон  MAF1425B лёгкий, прочный и компактный, постоянно проходит контроль на качество.

Технические характеристики:
  • Напряжение нагревателя: 6.3 В
  • Рабочий цикл - 0,001
  • Максимальное анодное напряжение - 5.6 кВ
  • Максимальный анодный ток - 5 A
  • Скорость нарастания напряжения импульса - 100 кВ / мкс
  • Длительность импульса 1.25 мкс
  • Средняя потребляемая мощность анода  - 35 Вт
  • Вес - 0.4 кг
