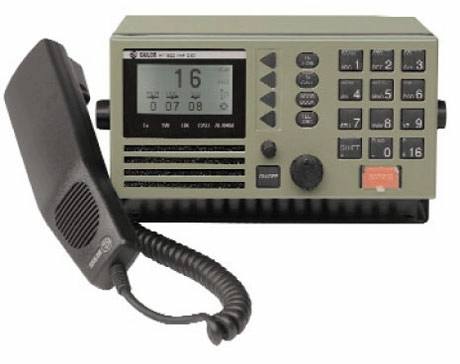

Морская станция Thrane&Thrane SAILOR RT4822

под заказ
Уточняйте стоимость у менеджеров
Документация:

УКВ радиостанция SAILOR RT4822 ЦИВ - это симплексный/полудуплексный радиотелефон со встроенной функцией Цифрового Избирательного Вызова, который является частью компактной системы Sailor System 4000 GMDSS. Sailor RT4822 представляет собой новейшую версию самой популярной в мире УКВ радиостанции, производимой одним из мировых лидеров в области создания оборудования морской связи.

  • Многоканальное приемо-передающее устройство
  • Расширенные функции ЦИВ класс-А
  • Удобная в использовании панель управления с мягкими кнопками, еще более упрощает работу с радиостанцией
  • Графический ЖК дисплей
  • Кнопка передачи сигнала бедствия с защитной крышкой
  • Звуковая и видео сигнализация
  • Встроенные часы реального времени
  • Системный интерфейс с серийной шиной SPARC
  • Интерфейс принтера и навигационной системы NMEA.

Технические характеристики



        Соответствует требованиям всех международных правил и постановлений, принятых ETSI (Европейский Институт Стандартизации Телекоммуникаций), IEC (Международная Комиссия по Электротехнике), ITU (Международный Союз Телекоммуникаций) и IMO (Международная Морская Организация), а также требованиям национальных законодательств.



        УКВ радиостанция SAILOR RT4822 ЦИВ идеально подходит для использования на морском транспорте. Она представляет собой прибор ЦИВ (класс А) который имеет все необходимые компоненты в небольшом по размерам корпусе, что делает его очень удобным для установки на судах где внутренне пространство очень ограничено.

        Базовая конфигурация радиостанции SAILOR RT4822 включает в себя приемопередатчик и трубку телефонии. Интерфейс SPARC, интерфейс AЧ и сбалансированных данных, используются для подключения многочисленных устройств управления и внешних компьютеризированных приборов контроля/программирования. Максимальная длина соединительного шнура между приемопередатчиком и трубкой зависит от напряжения в источниках питания: 40м при напряжении 12В DC и 80м при напряжении 24В DC.

        Основной блок УКВ радиостанции Sailor состоит из приемника, передатчика и громкоговорителя мощностью 4Вт. Имеется также звуковой усилитель для подключения дополнительного 6-ваттного динамика. Номинальное напряжение на источниках питания радиостанции должно быть 12В DC. С помощью приборов SAILOR N163S и/или N420, система может быть запитана от сети переменного тока или от источников постоянного тока с напряжением 24В.

        Дополнительный соединитель приемопередатчика содержит интерфейс NMEA для подключения к судовой навигационной системе.


Технические характеристики
Обычный набор каналов

Все международные каналы для работы при 25кГц,
До 40 каналов эксклюзивного пользования

Дополнительные каналы

Все международные каналы для работы при 12.5кГц
До 224 каналов, включая 54 канала эксклюзивного пользования

Разнос каналов

25кГц / дополнительно 12.5кГц

Диапазон частот

150.8МГц - 163.6МГц

Режимы работы

Симплексный/полудуплексный

Модуляция

G3EJN для приемника телефонии
G2B для сигналов ЦИВ

Работа в режиме ЦИВ

В соответствии с требованиями ITU-R M. 541-6 и ITU-R M. 689.2

Протокол ЦИВ

В соответствии с требованиями ITU-R M. 493-7 класс А

Навигационный интерфейс

NMEA 0183, GGA, GLL, ZDA

Стабильность частоты

+10 ppm / дополнительно + 5 ppm

Разъемы антенн

Стандартный 50Вт 'мама', SO239

Диапазон температур

От -15 до +55 С

Напряжение на источниках питания

13.2В DC номинальное

Диапазон напряжения

От 10.8В до 15.6В DC

Питающий ток

Режим ожидания   0.14А
Передатчик (пониженный режим) 1.5А
Передатчик (повышенный режим) 5А

Размеры приемопередатчика

100х200х163мм

Вес приемопередатчика

2.5кг
