Consilium SAL R1a

Consilium SAL R1a
Сертификат
  • РМРС
  • РРР
  • -
(0)
760 000 руб.
шт
Consilium SAL R1a – представляет собой акустический лаг, предназначенный для измерения пройденного расстояния относительно воды, а также относительной скорости судна и её отображения. SAL R1a – это четвертое поколение лагов Consilium SAL. Конструкция устройства полностью соответствует требованиям ИМО. Надежность и исключительное исполнение являются основными качествами данной продукции. Лаг SAL R1a использует принцип акустической коллеряции.

SAL R1a сертифицирован Российским Морским Регистром Судоходства.

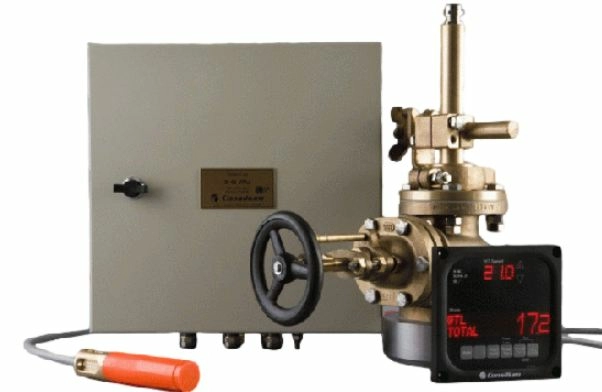

Базовая модель SAL R1 включает в себя:
  • Клинкет (возможна конфигурация с клапаном забортной воды). Может быть произведена установка на клинкетах SAL Imcor и SAR R1
  • Трансдьюсер TRU R1
  • Электронный блок, который устанавливается в носовой части судна SAL R1 a ELC
  • Индикаторы, которые устанавливаются на мостике SD4-3
Электронная схема лага представляет собой единую плату, которая помещена в брызгозащищенный стальной ящик. Кабельные вводы расположены на нижней плоскости ящика. Клинкеты могут быть поставлены как для одинарного, так и для двойного дна, что позволяет не только обслуживать трансдьюсер, но и заменить его изнутри без докования при необходимости. Настойка и калибровка лага является достаточно легкой процедурой, которая производится с помощью ЖК-дисплея SD4. Данные могут быть зарегистрированы по всему диапазону скоростей с высокой точностью.

Базовый комплект поставки:

  • 703800D             SAL R1a ELC основной блок
  • 705050                SAL R1 TRU, излучатель с кабелем 30 метров
  • 704043                SAL SD4-3, дисплей скорости и пройденного расстояния
  • 5493350-00A    SAL R1 MSSBSV L монтажный комплект для одинарного дна с клинкетом
  • 703810                SAL R1a техническая документация
  • 704043                SAL SD4-3, дисплей скорости и пройденного расстояния

Технические характеристики:
  • Диапазон скоростей - ±50 узлов
  • Точность измерения - <1% или 0,1 узла
  • Точность измерения пути - <1%
  • Минимальная глубина – 3 метра под килем
  • Вывод данных – NMEA-0183
  • Питание - 230/115 В, 50-60 Гц
  • Потребляемая мощность – 30 В А ном.
  • Габариты – 360x360x170 мм
  • Масса – 10.5 кг
