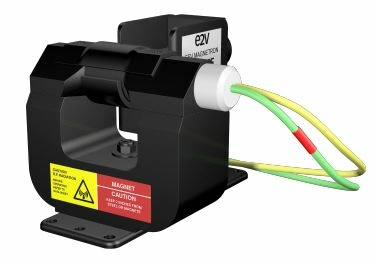

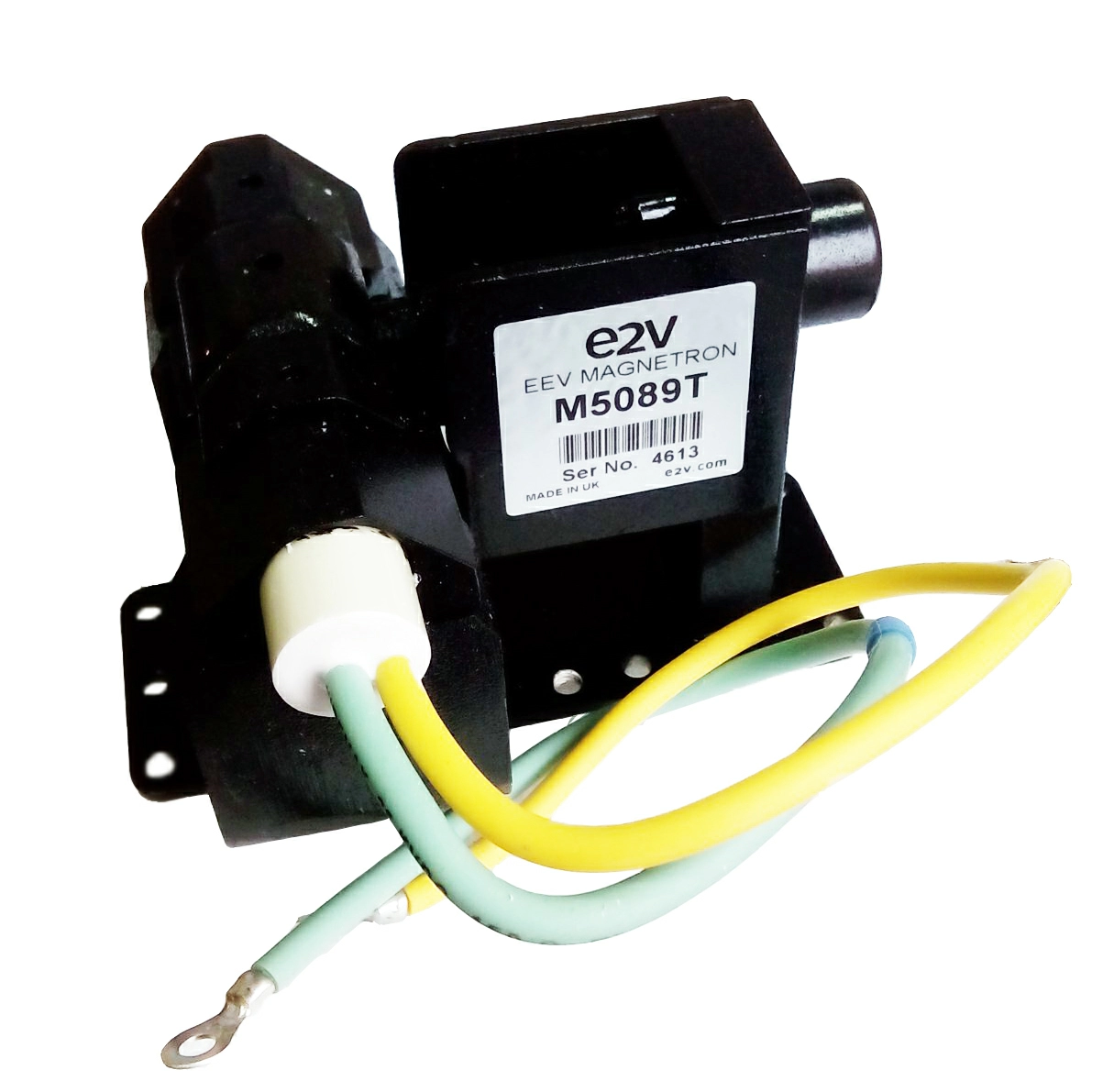

Магнетрон M5089T X-Band

M5089T - магнетрон производства компании e2v диапазона X-Band имеет мощность 25 кВт и работает в частотах 9415-9460 МГц. Магнетрон широко используется в морских радарах и требует естественного или принудительного воздушного охлаждения.
M5089T представляет собой генератор СВЧ-колебаний, управляемый короткоимпульсным напряжением. Данный магнетрон удобен для монтажа, поскольку может экплуатироваться в любом положении.

Технические характеристики:

• Рабочий диапазон частот 9415 - 9460 МГц
• Муфта UG-40B / U
• Пиковая мощность 25 кВт
• Напряжение накала 6.3 В
• Ток накала 0.55 А
• Пусковой ток 3 А макс.
• Время нагрева катода 60 с
• Максимальное напряжение 8 кВ

• Максимальный ток анода 8 А

• Рабочий цикл 0.001

• Класс PANG

• Длительность импульса 1мс

• Масса 1.5 кг
