Замена ЭЛТ кинескопов у старых РЛС на ЖК дисплеи

Электронно-лучевые трубки используются в большинстве старых индикаторов РЛС, установленных на огромном количестве судов по всему миру. Но мало кто знает о вреде ЭЛТ:

  • Электромагнитное излучение. В старых телевизорах воздействие на организм незначительное, т.к. обычно человек находится на достаточном расстоянии. Но при работе с радаром оператор находится на минимальном расстоянии, т.к. постоянно требуется корректировка данных, изображения, снятие параметров.
  • Ионизирующее излучение. Возникает при бомбардировке экрана электронами.
  • Мерцание. До момента формирования кадра частицы люминофора успевают погаснуть, поэтому можно наблюдать «мерцание экрана». Чем выше частота смены кадров, тем менее заметно мерцание. Очень просто проверяется боковым зрением. Низкая частота ведет к усталости глаз и наносит вред здоровью, в том числе приступы мигрени.
  • Нечёткое изображение. Картинка на ЭЛТ более размытая, чем на других видах экранов. Размытое изображение также, как и мерцание способствует усталости глаз.
  • Ядовитые вещества. В ЭЛТ используются соединения бария в катодах, люминофоры. ЭЛТ во многих странах утилизируются на отдельных полигонах.
  • Опасность взрыва. При сильном повреждении кинескопа.

 Это не все. Для нормальной работы кинескопа требуются исправные платы кинескопа и платы развертки. На многие системы радиолокации данные платы уже не найти, т.к. производство давно перешло на новые типы оборудования. Владельцам приходится тратить огромное количество денег на поиски и заменую данных плат, которые ломаются каждый год, т.к. элементная база изношена. Также со временем люминофор выгорает и на выключенном кинескопе можно видеть картинку, которая как бы отпечатывается. Яркость теряется и изображение все сложнее разобрать.

Наша компания осуществляет обновление старых индикаторов РЛС.

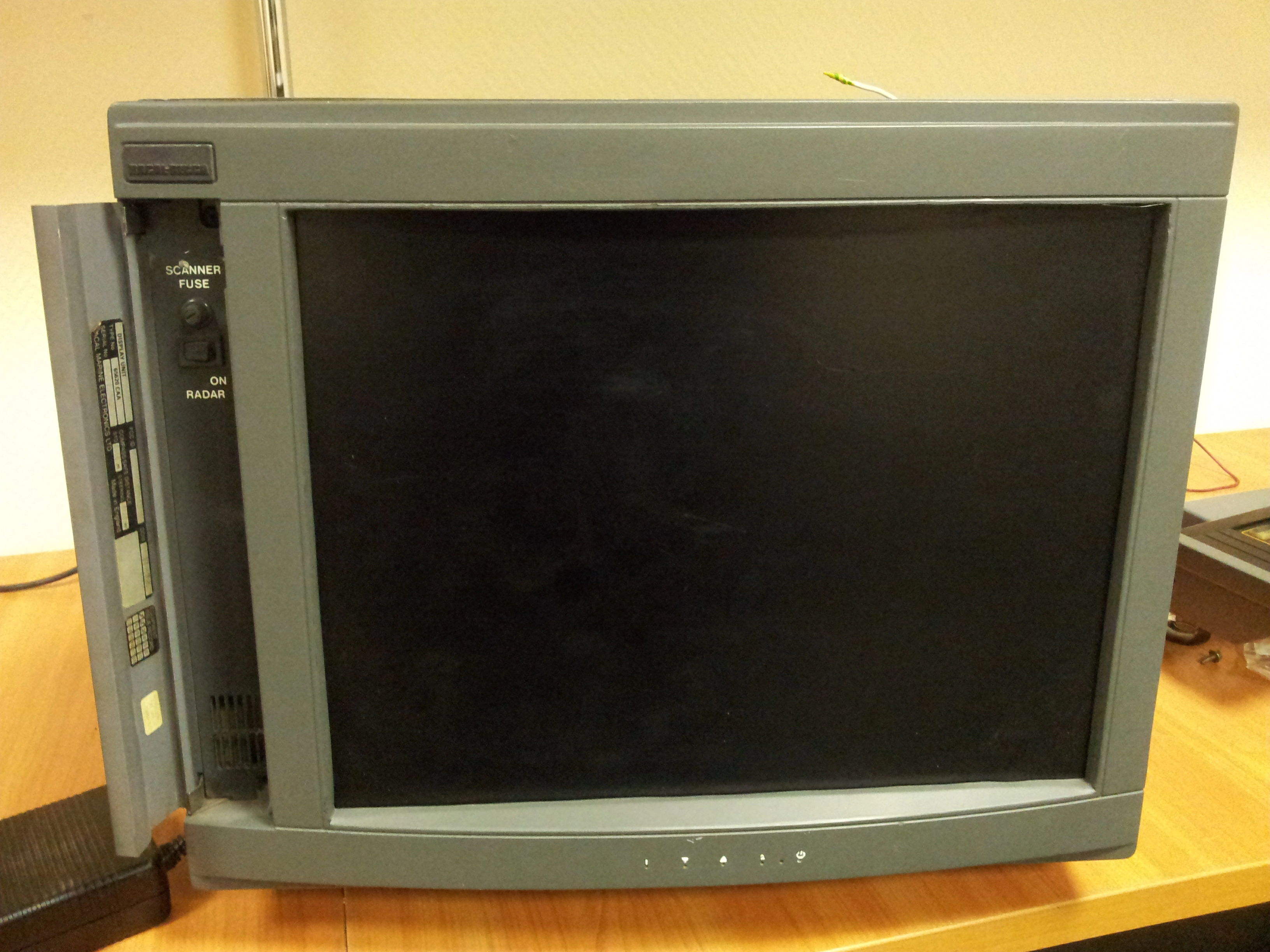

Производится отключение плат развертки, платы кинескопа, демонтаж кинескопа и установка в старую рамку радара нового ЖК дисплея. Качество и четкость радара заметно улучшится, изображение не будет мерцать и искажаться. Также оператор может совершать любые настройки изображения, как на обычном компьютерном дисплее. Подстраиваться яркость, контрастность, включать и выключать монитор отдельно от процессорного блока.

Плюсы ЖК дисплея в вашем индикаторе:

  • Влияние на организм минимальное
  • Матовая поверхность ЖК дисплеев не дает отражаться ярким источникам света, что обеспечивает отличную видимость при ярком освещении.
  • Включение/выключение изображения отдельно от процессорного блока. РЛС постоянно в работе.
  • Регулировка изображения под каждого конкретного оператора.
  • Долговечность
  • Экономия на ремонтах

В данный момент мы можем заменять кинескопы на следующих типах РЛС:

  • Nucleus 2 5000T

  • Nucleus 2 5000R

  • Bridgemaster II (для маленького и для большого индикатора)

  • Bridgemaster E

  • Atlas 1000

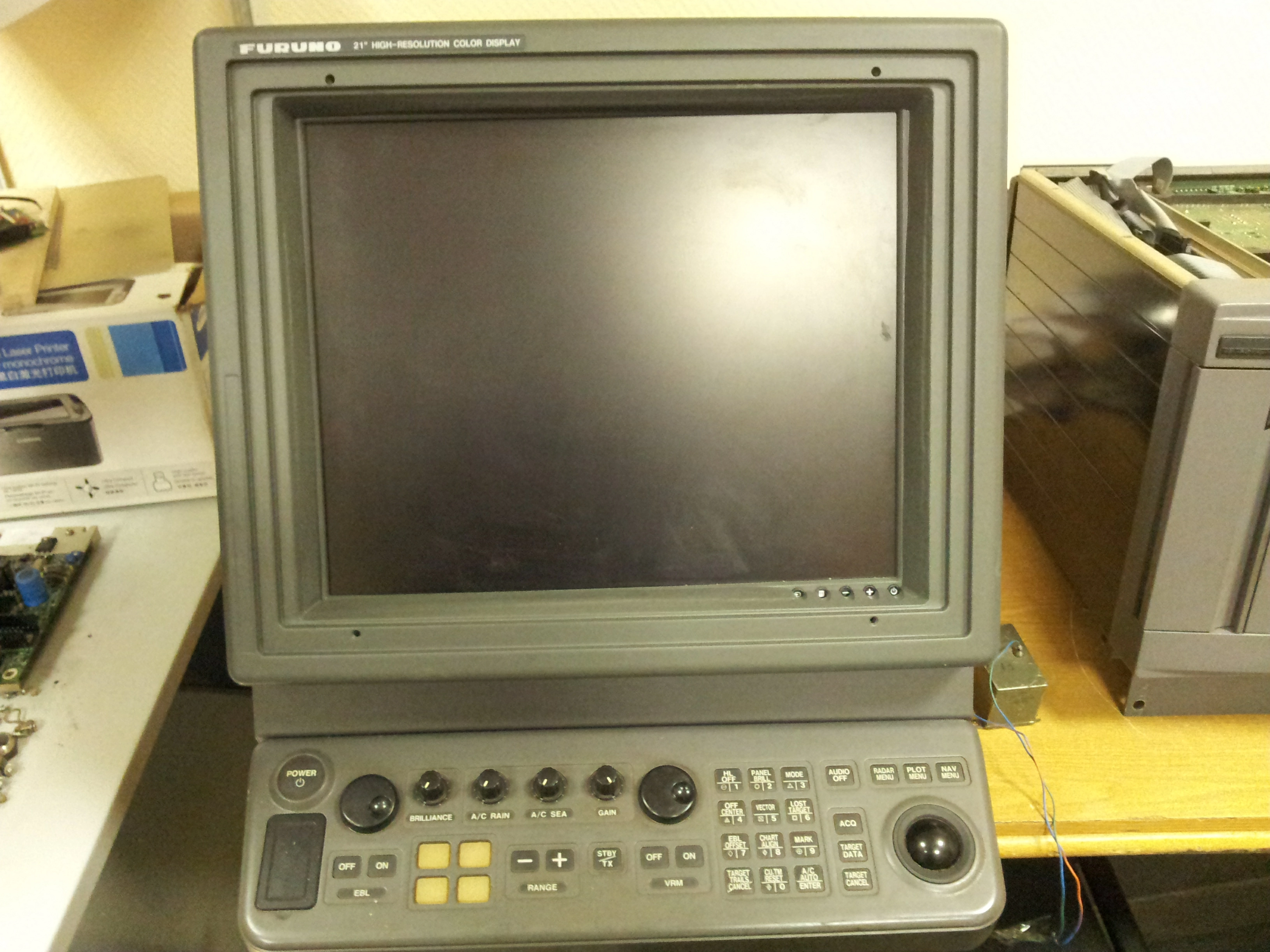

  • Furuno FR 2115
