Система автоматики Валком TSS/CTS LNG Валком
Система TSS/CTS LNG создана с учетом требований NKKK и Caleb Brett-KIMSKO. Основная функция системы- автоматическое измерение, сбор и обработка данных по грузовым операциям при перевозках сжиженного газа. На основании данных для измерений: температура (до 12 точек в каждом танке) давление и уровень в грузовых танках газовоза LNG, система рассчитывает объем сжиженного газа и формирует отчет о количестве погруженного/выгруженного газа, который будет служить основным официальным коммерческим документом
Дополнительно система TSS/CTS LNG может подключаться к грузовому компьютеру для расчета остойчивости, прочности и непотопляемости судна режиме on-line. В системе предусмотрены интерфейсы для передачи данных в Voyage Data Recorder (VDR),Emergency Shutdown System (ESD), интеграция с системой измерения уровня в балластных танках и системой замера осадки.
TSS/CTS LNG поставляется как самостоятельная система, так и в составе Интегрированной Системы Управления Техническими Средствами (ИСУ ТС) – TSS/Control.
|

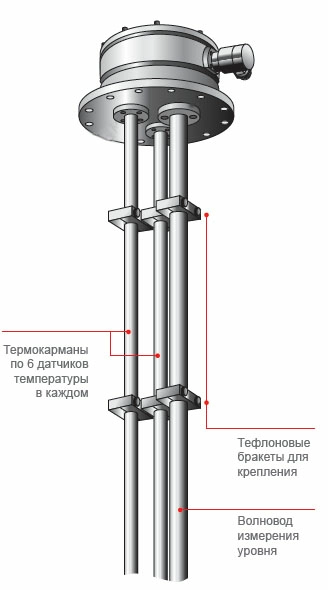

Измерение уровня, температуры и давления осуществляется одним палубным датчиком – TGD (Tank Gauging Device) |
|
Один проход в танке |
|
6 пар термодатчиков обеспечивают двойную надежность |
|

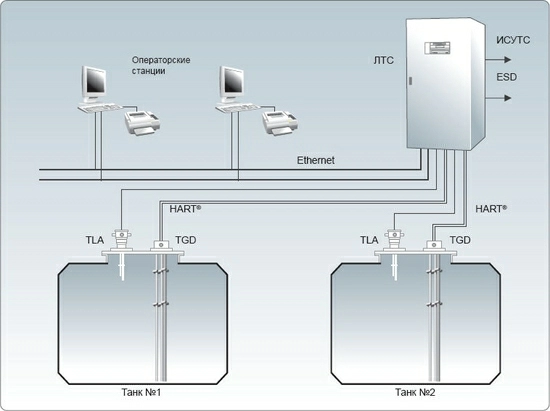

Для уменьшения количества кабелей передача информации осуществляется в цифровом HART протоколе по 2-м проводам |
|
По желанию заказчика предусмотрена возможность изгиба волновода для обхода различных препятствий внутри грузового танка или палубного контейнера |
|
Авто калибровка |
Датчик TGD может устанавливаться на одном фланцевом соединении с ультразвуковым сигнализатором уровня TLA, что обеспечит независимую сигнализацию о переполнении танка.
