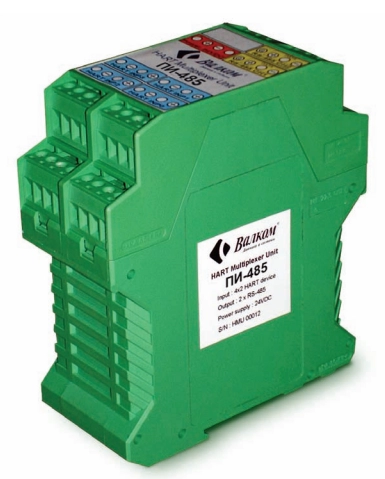

Контроллер Hart устройств ПИ-485

под заказ
Уточняйте стоимость у менеджеров
Контроллер Hart устройств ПИ-485 - это интеллектуальное микропроцессорное устройство, которое преобразует цифровые сигналы HART в последовательные данные (протокол RS-485 MODBUS Protocol). Это позволяет напрямую подключать устройства HART к системам на базе MODBUS. Также к функциям данного устройства относятся:
  • формирование сигналов АПС при выходе параметров за заданные пороги (предупредительные или аварийные);
  • сбор и первичная обработка сигналов, поступающих от внешних датчиков и устройств;
  • формирование выходных управляющих сигналов;
  • обеспечение взрывозащиты вида "искробезопасная электрическая цепь".

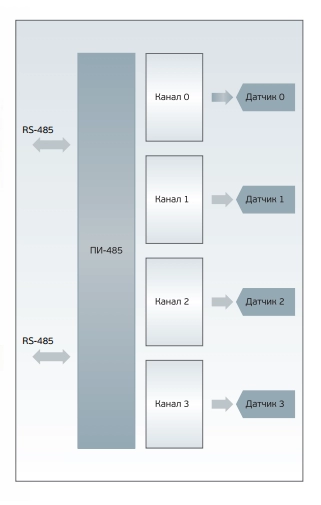

ПИ-485 имеет 4 изолированных гальванических разъема HART и 2 гальванических разъема RS485 MODBU, что делает контроллер безопасным. ПИ-485 работает со всеми устройствами HART. ПО на базе Windows обеспечивает простое программирование устройства.

Контроллер Hart устройств ПИ-485 обеспечивает искробезопасность устройств с HART интерфейсом по классу 0Ex ia IIC T5 (модель ПИ-485 Ex).

 Обозначение  ПИ-485-СВ-32А   ПИ-485-СВ-32D  ПИ-485-СВ-64D
 Обрабатываемые сигналы:
-аналоговые входные (4-20 мА)
-дискретные входные
-аналоговые выходные (4-20 мА)
-дискретные выходные (реле)


32
28
2
10



 -
32
-
32



 -
64
-
16

 Аналоговые входные сигналы:    4-20 мА  -  -
 Дискретные входные сигналы:

"сухой контакт"

 Аналоговые выходные сигналы:      4-20 мА    -    -
 Дискретные выходные сигналы:
-тип сигнала
-макс. напряжение
-макс. коммутируемый ток


замыкающие контакты реле
36 В пост. тока
0,5 А при 26 В пост. тока

 Потребляемая мощность

   не более 0,7 Вт

 Габарит (ВхШхГ), мм

 98х181х126

 Коммуникации:
-тип интерфейса
-скорость передачи, бит/с
-протокол


2 х RS-485
9600, 19200, 38400, 57600, 115200
Modbus RTU

 Исполнение

в пластиковом корпусе для монтажа на DIN-рейку
(опционально в металлическом корпусе навесного монтажа)



Технические характеристики:
  • Питание: 2 х 24 В пост. тока
  • Рабочая температура: -40С... +85С (-65С...+85С по запросу)
  • Температура хранения: -40С... +85С (-65С...+85С по запросу)
  • Степень защиты:  IP20 для исполнений в пластиковом корпусе для монтажа на DIN-рейку
  • IP66 для исполнений в металлическом корпусе навесного монтажа
  • Соответствие: РС, РКО, МО РФ
