Радиолокационная станция YONZOE YR19
-
РМРС
Радиолокационная станция YONZOE YR19
-
12"
-
15"
-
19"
-
2 ft
-
4 ft
-
6 ft

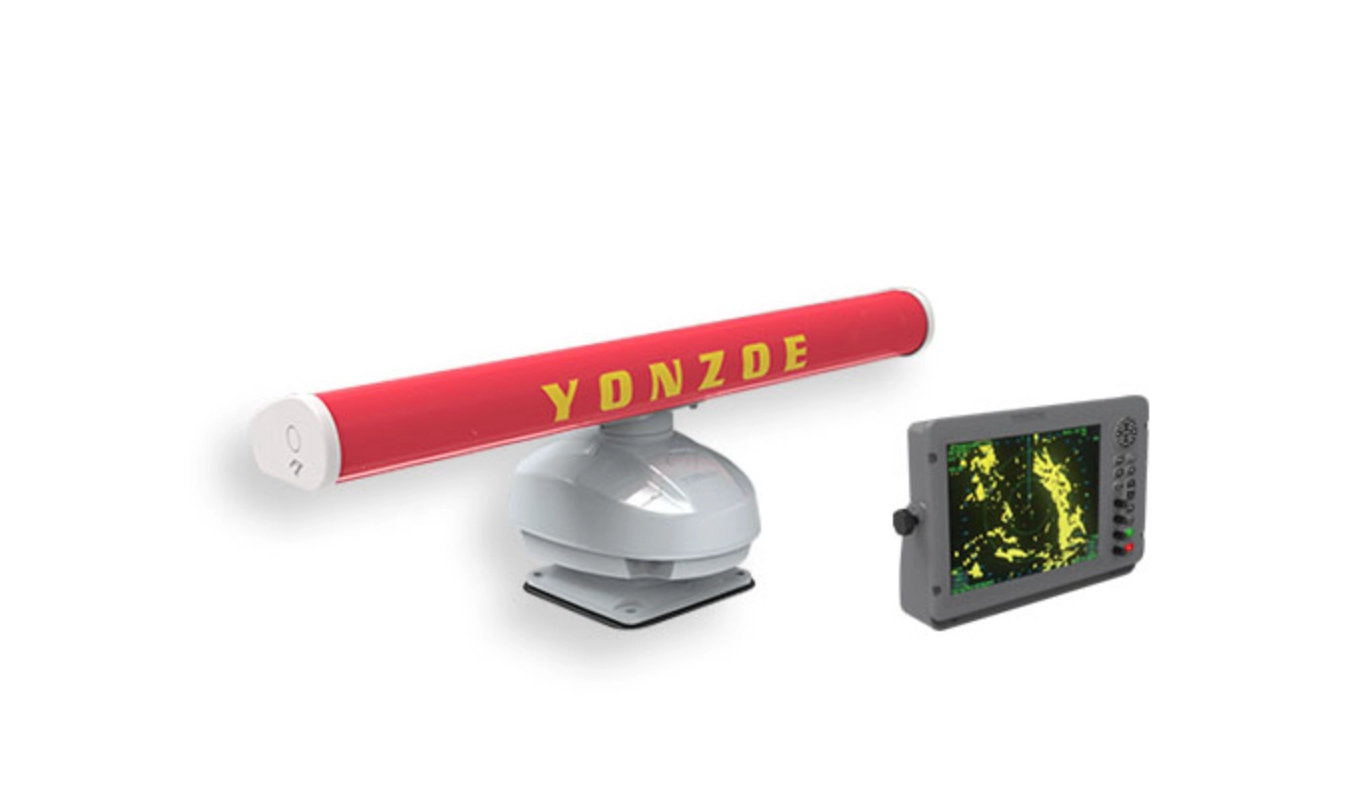

Yonzoe YR19 - это разновидность морского радара, специально разработанного для рыбацких лодок, малотоннажных судов или судов по внутренним рекам. Он обладает преимуществами превосходной производительности, безусловно, лучшей в своем ценовом диапазоне. Продукция соответствует требованиям демонстрации утверждения типа CCS, правилам инспекции Национальной морской администрации для внутренних судов и судов внутреннего плавания, а также кодексу инспекции экологических требований IEC 60945 и подходит для внутреннего судоходства.
Радар серии YR19 наследует преимущества своего собрата радара серии YAR 27. Он обладает хорошими характеристиками подавления волн и снежных помех, поддерживает относительный и истинный след от земли, имеет полностью автоматическую функцию ARPA, поддерживает ввод AIS и имеет выходной интерфейс VGA. Радары этой серии подходят для всех видов рыболовецких судов и судов внутреннего плавания, а также могут использоваться в качестве вспомогательных радаров для коммерческих судов.
Особенности
- Наследование преимуществ технологии YAR27 и превосходных эксплуатационных характеристик.
- Усовершенствованная технология подавления шума и помех, хорошая способность обнаруживать небольшие цели.
- Хорошая производительность при подавлении волн и дождя.
- Цветной дисплей 12,1"/15"/19° с разрешением 800x600, 1024x768 или 1280x1024.
- Функция относительного и истинного следа, позволяющая легко находить движущиеся цели.
- До 30 целей ARPA и 500 целей AIS.
- Короткая антенна поддерживает адаптивную частоту вращения 24/36 об / мин, что более эффективно для подавления шума и высокоскоростных целей.
- Владеет двумя языками - китайским и английским.
- Полностью самотестируемая функция с модульной архитектурой, простая в обслуживании.
- Подходит для применений напряжением 12 В / 24 В постоянного тока в диапазоне от 12 В до 36 В постоянного тока.
|
Параметр |
Значение |
|
|||
|
Частотота |
9410±30MHz, X-Band |
|
|||
|
Выходная мощность(пиковая) |
RTR4 |
RTR6 |
RTR12 |
|
|
|
4kW |
6kW |
12.5kW | |||
|

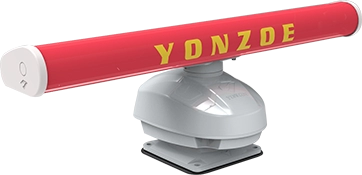

Антенна |
Тип |
Щелевая волноводная |
|
||
|
Поляризация |
Горизонтальная |
||||
|
Модель |
RAX06C (Radome) |
RAX12C (open) |
RAX18C(open) |
|
|
|
Длина антенны |
2ft(0.6m) |
4ft(1.2m) |
6ft(1.8m) |
||
|
Ширина луча (горизонтальная) |
4° |
1.85° |
1.3° |
||
|
Ширина луча (вертикальная) |
22 |
22 |
22 |
||
|
Боковой лепесток в пределах 士10' |
-18dB |
-24dB |
-28dB |
||
|
Боковой лепесток за пределами 士10" |
-23dB |
-30dB° |
-32dB |
||
|
Частота вращения |
24 24об/мин (100kn RV*), 36об/мин(70kn RV*) |
|
|||
|
Длительность импульса |
0.08мс/0.3мс/0.8 мс |
|
|||
|
Частота повторения импульса |
2100 Гц/1200 Гц/600 Гц |
|
|||
|
Девиация частоты |
60 МГц |
|
|||
|
Минимальная дальность |
25 м |
|
|||
|
Разрешающая способность по дальности |
25 м |
|
|||
|
Точность по дальности |
1% от максимальной используемой дальности или 30 м, что больше |
|
|||
|
Точность по азимуту |
1° |
|
|||
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
|||||
|
Температура окружающей среды |
-25°C~+55°C |
IEC 60945 Ed.4 |
|||
|
Температура хранения |
~30'C~+70°C |
IEC 60945 Ed.4 |
|||
|
Влагозащита |
IPX6 |
IEC 60529 |
|||
|
|
|||||
*relative velocity- относительная скорость

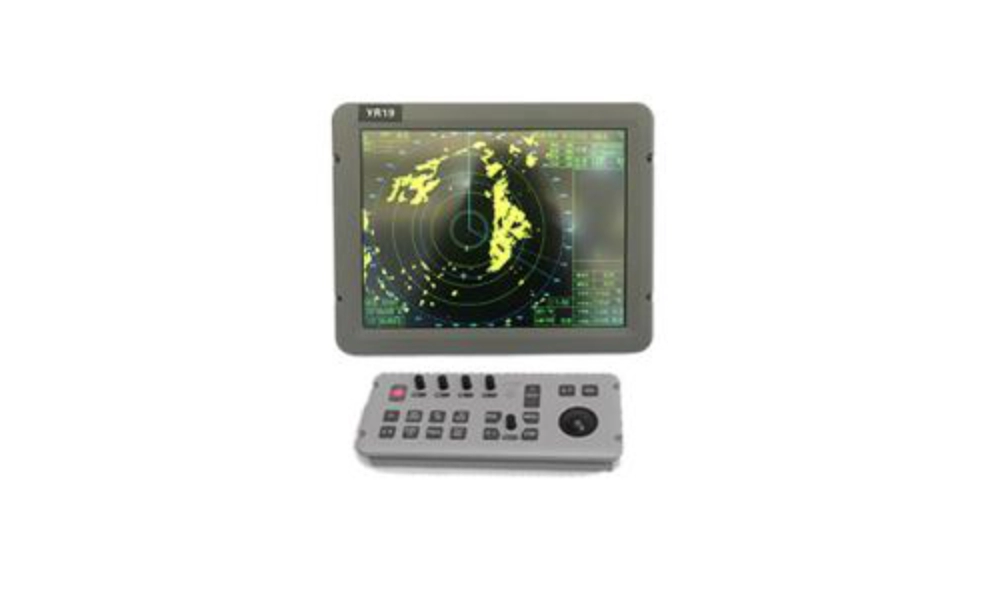

Дисплей и процессорный блок
|
Параметр
|
Значение |
Примечание |
||||||||||||||
|
Диагональ дисплея |
RD12x |
RD15x |
RD19x |
|
||||||||||||
|
12/1" |
15" |
19" |
||||||||||||||
|
Эффективная рабочая область дисплея |
183 мм |
222 мм |
290 мм |
|
||||||||||||
|
Разрешение |
800x600 |
1024x768 |
1280X1024 |
|
||||||||||||
|
Единицы измерения дальности |
Морские мили или километры |
|
||||||||||||||
|
Режим ориентации изображения |
По курсу, по курсу ИП, по норду, по стабилиз. Курсу, истинного движения (стабилизация относительно воды или грунта) |
|
||||||||||||||
|
Относительные или истинные следы |
|
|
||||||||||||||
|
Захват целей |
|
Ручной или автоматический |
||||||||||||||
|
Соответствие стандартам |
|
IMO SN/Circ.217; IEC/PAS 60936-5 |
||||||||||||||
|
Радарная карта |
Navline, маршрутные точки, буи, береговая линия |
|
||||||||||||||
|
Дальность(м мили) |
0.125 |
0.250 |
0.5 |
0.75 |
1 |
1.5 |
2 |
3 |
6 |
12 |
24 |
32 |
48 |
96 |
||
|
Количество колец дальности |
5 |
5 |
5 |
5 |
4 |
6 |
4 |
6 |
6 |
6 |
6 |
4 |
6 |
4 |
||
|
Ширина колец дальности (м.м) |
0.025 |
0.05 |
0.01 |
0.25 |
0.25 |
0.25 |
0.5 |
0.25 |
1 |
2 |
4 |
8 |
8 |
16 |
||
|
Интерфейсы |
Гирокомпас, ГНСС, САРП, АИС |
Сетевой интерфейс - опция |
||||||||||||||
|
Температура |
||||||||||||||||
|
Температура окружающей среды |
-15°C~+55°C |
IEC 60945 |
||||||||||||||
|
Температура хранения |
-30°C~+70°C |
IEC 60945 |
||||||||||||||
|
Влагозащита |
IPX3 |
|
||||||||||||||
