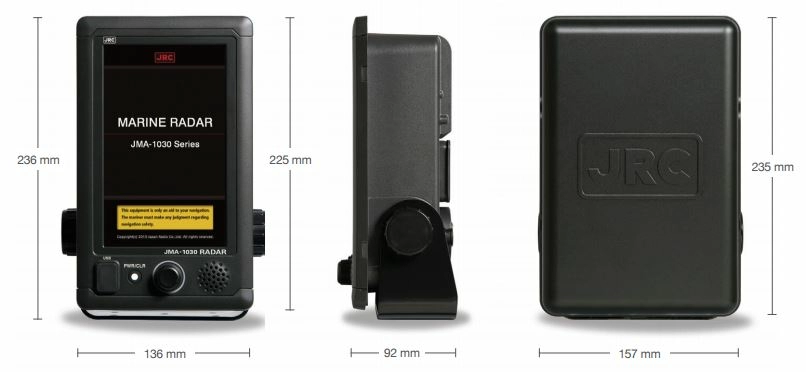

Радиолокационная станция JRC JMA-1032

под заказ
Уточняйте стоимость у менеджеров
Документация:
Диапазон
X-band
4 kW, 1,5' закрытая антенна (JMA-1032) NKE-1066
10м антенный кабель (JMA-1032/1034) CFQ-9924-10
Дисплей (7", сенсорный)/процессор NCD-2256
Кабель питания (2м) CFQ-6776
Защитная крышка
Инструкция, монажный комплект
Сертификат РМРС
Больше
Радиолокационная станция JRC JMA-1032 с сенсорным управлением – представляет собой обновленную версию РЛС JMA-1030. Предназначена для работы на судах с валовой вместимостью до 300 рег.тонн. Оснащена 4 кВт сканнером. С помощью технологии System-on-Chip (SoC), станция одновременно является мощной и компактной. Обеспечивает высокую производительность в любое время суток, при любых условиях видимости. Система Guard Zone (охранная зона) гарантирует своевременное визуальное и звуковое предупреждение.

Радиолокационная станция JRC JMA-1032 сертифицированна Российским Морским Регистром Судоходства.
  Package Included:Радиолокационная станция JRC JMA-1032
Оборудована сенсорным ЖК дисплеем, с функцией отображения до 50 символов AIS и отслеживания до 10 MARPA целей. Данная функция работает при подключении дополнительного судового оборудования. Новое программное обеспечение предоставляет упрощенное сенсорное управление. Визуальное исполнение заимствовано от стандартного JRC МФД.  JMA-1032 достаточно проста в установке и экономит пространство, поскольку процессор уже встроен в дисплей. Для более удобной эксплуатации предусмотрена возможность для подключения внешнего монитора и другого судового оборудования, с помощью выходов NMEA.

В комплект поставки входят:
  • Сканер NKE-1066 - 1,5 фута
  • Дисплей
  • Кронштейн
  • Солнцезащитная крышка
  • Кабель для сканера - 10 м
  • Кабель питания - 2 м
  • Комплект запчастей
  • Руководство пользователя


Технические характеристики:
  • Рабочая диапазон - X-band
  • Частота - 9410 ±30 МГц
  • Выходная мощность - 4 кВт
  • Диагональ дисплея - 7'
  • Потребление - Макс. 50 Вт
  • Параметры дисплея - Растровый PPI, VGA (WVGA) 800х480 пикс.
  • Диаграмма направленности - Горизонтальная 5,2° / Вертикальная 25°
  • Скорость вращения - 16, 20, 24, 27, 30, 36, 42, 48 об/мин
  • Длительность импульса и частота следования импульсов - 0,08 мкс/4000 Гц, 0,08 мкс/2500 Гц, 0,13 мкс/1700 Гц, 0,25 мкс/1700 Гц, 0,5 мкс/1200 Гц, 0,8 мкс/750 Гц
  • Шкалы дальности - 0,0625, 0,125, 0,25, 0,5, 0,75, 1,5, 3, 6, 12, 24 морские мили.
  •  Дополнительные шкалы дальности - 1, 2, 4, 8, 16 морские мили
  • Режимы отображения - для RM: Head/North/Course-up, для TM: North/Course-up
  • Время сопровождения - 15 cек -15 мин / 30 сек -30 мин / 1 мин-1 ч / 20 мин-24 ч / непрерывно
  • Смещение центра Смещение до 4 предзаданных координат от центральной по умолчанию позиции
  • Питание - 12-24 В постоянного тока -10%+30%
  • Диапазон рабочих температур - -25 + 55°C (сканер), -15 + 55°C (дисплей)
  • Относительная влажность -  0-93% без конденсации
  • Класс защиты - IP26 (сканер) / IP55 (дисплей)
  • Форматы входных данных - GGA, RMC, RMA, GNS, GLL, VTG, DPT, DBT, MTW, VDM, VDO, ALR, MWV, VWT, VWR, RMB, BWC, BWR (навигация) THS, HDT, HDG, HDM, VBW, VHW (скорость)
  • Форматы выходных данных - RSD, OSD, TTM, TLL, TTD, GGA, RMC, GNS, GLL, VTG, THS, HDT
  • Масса  - 1,7 кг (дисплей) / 5 кг (сканер)
