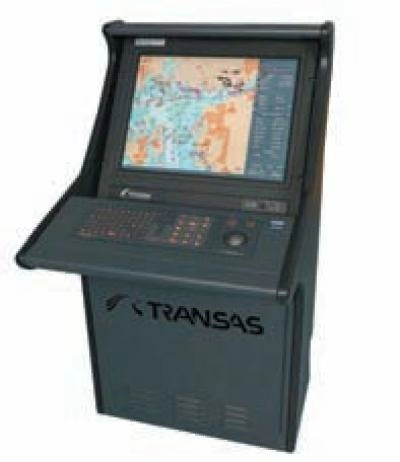

Transas Navi-Radar 4000 X Band

Transas Navi-Radar 4000 X Band
Сертификат
  • РМРС
  • -
(0)
под заказ
шт
Радарные системы третьего поколения Transas Navi-Radar 4000 X Band  – это  инновационное многофункциональное оборудование. Отвечают и соответствуют стандартам IEC, IHO, IMO. Сертифицированы РМРС.

Одной из систем Transas Navi-Radar 4000 X Band – являются многофункциональные дисплеи.

Они легко интегрируются с электронно-картографическими навигационно-информационными системами (ЭКНИС) и картографическими радиолокационными станциями (ARPA) на одной станции. Внутренний интерфейс управления интуитивно понятен. Разработаны на базе ПК.

Transas Navi-Radar 4000 X Band принимают данные от различных внешних систем. Информация о местоположении судна, его курсе, скорости и маршруте принимаются от внешних сенсоров стандарта NMEA 0183. Выводит изображение со смещением на 2/3 экранного радиуса от радара с центром.
Поддерживаемые опции:
  • Ориентация дисплея в трех режимах
  • Режимы режимах True Motion и Relative Motion
  • Поддерживание различных форматов картографии
  • Система ARPA для предотвращения столкновения и связывания целей
  • Идентифицирует и связывает цели АИС
  • Цели АИС – до 256
  • Цели ARPA – до 80
  • Отображение маршрутов ЭКНИС
  • Шкалы дальности: 0,25; 0,5; 0,75; 1,5; 3; 6; 12; 24; 48 морских
  • миль

Технические характеристики:
  • Частота - 9410 ± 30 МГц
  • Питание – 24В Постоянного тока для отрытой антенной решетки
  • Питание – 12/24В Постоянного тока для обтекателя
  • Рабочие температуры - -25 °C + 50 °C
  • Потребление <70 Вт
  • Выходная мощность - 4 квт для обтекателя
  • Выходная мощность - 4 / 12 / 25 кВт для открытой антенной решетки
  • Поляризация – Вертикальная
  • Интерфейс – NMEA 0183
  • Режимы отображения North-up/ Course-up/ Head-up
  • Скорость вращения - 22/28 Об/мин для антенной решетки
  • Скорость вращения - 24/30 Об/мин для обтекателя
  • Усиление - >= 19 дБ (Обтекатель 46), >= 21 дБи (Обтекатель 62); >= 27 дБи (антенная решетка 4 фута); >= 29 дБи (антенная решетка 6 футов); >= 30 дБи (антенная решетка 7,5 фута)


Сертификат РМРС
NAVI-RADAR 4000 MFD
Документация
naviradar4000
navi-radar4000
Стандартный комплект
- RS6B компьютер морского исполнения, технические характеристики:
- Центральный процессор Intel Core i5 520E, 2,4 ГГц
- Оперативная память DDR3 2ГБ SDRAM
- Энергонезависимая память 60ГБ SSD SATA
- Видео интерфейсы 1хRGB; 1xDVI-I
- Видео контроллер Intel HD graphic
- Интерфейсы данных 2xLAN;2xRS232/422/485; 2хRS232;4xNMEA; 4xUSB1.1; 2xUSB2.0; 1xLPT
- Win 7Pro операционная система
- HD 24T21 широкоформатный дисплей 24", 16:9, углы обзора ±89°, контрастность 3000:1, ярокость 300 кд/м?
- ES6 специализированная клавиатура и трекбол (консольный монтаж)
- Навигационное програмное обеспечение NR 4000
- Опция отображения целей АИС
- Опция САРП
- RIB6B радар-процессор
- 65910WAR/TM антенно-поворотное устройство, трансивер 10 кВт, устройство контроля излучения
- 65606/A/TM антенна 1800 мм (6 футов)
- 119/MIK/33 антенный кабель 33 м
- Стандартный монтажный комплект
- Комплект технической документации на русском языке
- Индивидуальный сертификат РМРС
