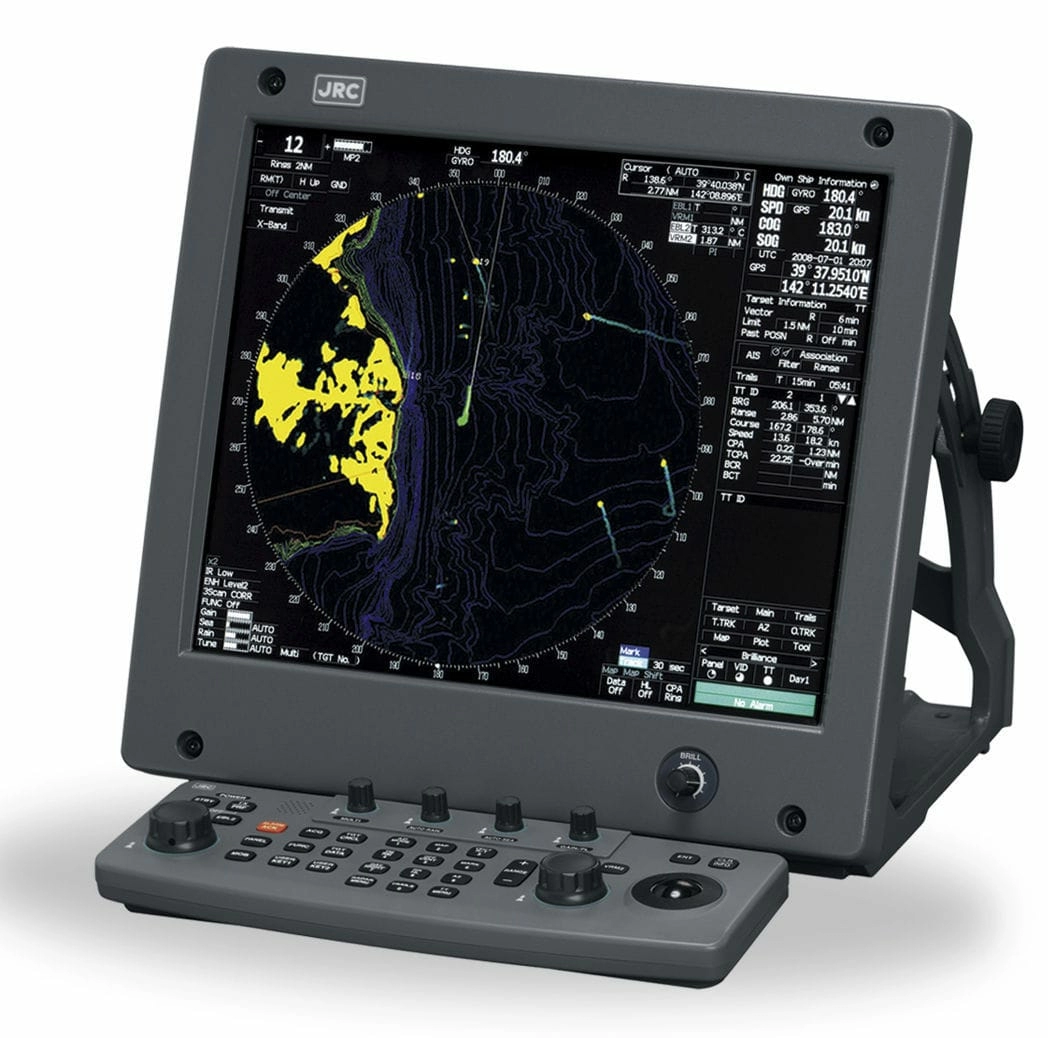

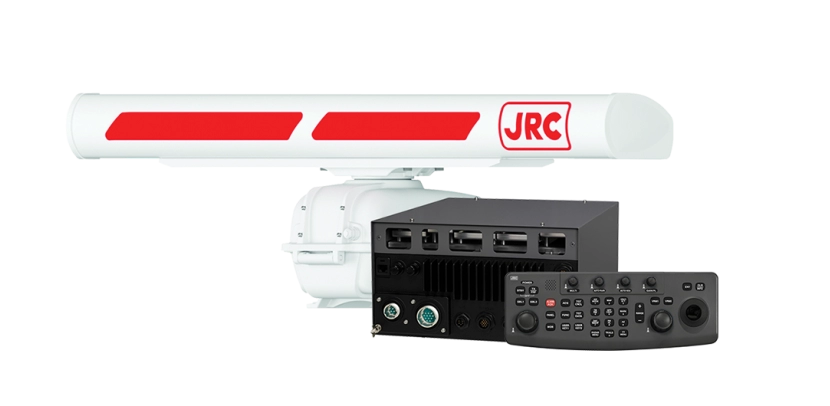

Радиолокационная станция JRC JMA-5300Mk2
Доступно к заказу
Радар JMA-5300Mk2 от JRC объединяет новейшие технологии с набором новых функций, которые позволяют запускать радиолокационные изображения быстрее и эффективнее, чем когда-либо прежде, включает в себя три процессора Tornado ™, равных по мощности двенадцати обычным процессорам.
Вся информация, собираемая радаром, полностью обрабатывается за несколько миллисекунд до отображения, создавая плавный поворот изображения при плавании в режиме Head-Up. При переключении на север вверх новое изображение радара отображается без задержки, вызванной вращением сканера.
Новая серия JMA-5300Mk2 включает в себя приемник с широким динамическим диапазоном, который, по сравнению с обычными моделями, значительно улучшает дифференциацию шума и целей в морских помехах. Радарная система преодолевает различные источники нежелательных сигналов, поддерживая постоянный уровень общей видимости.Вся информация, собираемая радаром, полностью обрабатывается за несколько миллисекунд до отображения, создавая плавный поворот изображения при плавании в режиме Head-Up. При переключении на север вверх новое изображение радара отображается без задержки, вызванной вращением сканера.
Одобрен Российским Морским Регистром Судоходства.
Технические данные:
-
Рабочая частота (длина волны):
- 9410 МГц ± 30 МГц (3 см / X-band) - JMA-5312-6; JMA-5312-6HS; JMA-5322-7/9; JMA-5322-6HS.
- 3050 МГц ± 10 МГц (10 см / S-band) - JMA-5332-12.
-
Скорость вращения антенны:
- 24 об/мин / rpm - JMA-5322-7/9; JMA-5332-12.
- 27 об/мин / rpm - JMA-5312-6.
- 48 об/мин / rpm - JMA-5312-6HS; JMA-5322-6HS.
-
Излучаемая мощность:
- 10 кВт / kW - JMA-5312-6/6HS.
- 25 кВт / kW - JMA-5222-7/9; JMA-5322-6HS.
- 30 кВт / kW - JMA-5332-12.
-
Эффективный диаметр экрана: 250 мм.
-
Тип индикатора: цветной жидкокристаллический дисплей.
-
Версия программного обеспечения: 02.01 (NDC-1460); 01.00 (MTR).
-
Напряжение питания:
- постоянный ток /DC - 24 В (+30%, -10%);
- переменный ток / AC - 100-115 или 220-240 В, 50/60 Гц± 5% (JMA-5332-12).
- переменный ток / AC - 100-115 или 220-240 В, 50/60 Гц± 5%, с блоком питания NBA-5111.
-
Диапазон рабочих температур:
-15 - +55°С - для блоков, устанавливаемых во внутренних помещениях судна.
-25 - +70°С - для блоков, устанавливаемых на открытой палубе.
