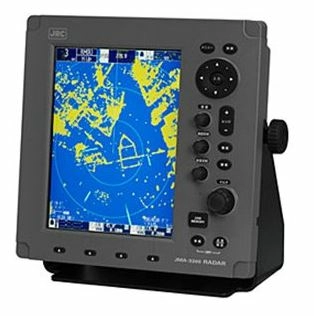

Радиолокационная станция JRC JMA-3336

JRC JMA-3336 1
JRC JMA-3336 – представляет собой компактный радар мощностью 6 кВт. Оборудован 10,4-дюймовым ультраярким цветным ЖК-дисплеем с подсветкой. Экран защищен от повреждений прочным стеклом. Поставляется с антенной открытого типа NKE-2063 длиной 1,19 метра. Заключает в себе применение самых современных технологий обработки цифрового сигнала. Это гарантирует идентификацию и обработку целей на самом высоком уровне.Технология SoC от JRC обеспечивает высокую производительность при очень малых размерах микрочипа, а технология Semi-Constaview,позволяет быстро обрабатывать подвижные цели и показывать их в режиме азимута без влияния неподвижных целей, таких как Земля.

Удобный интерфейс поддерживает работу на многих языка, в том числе на русском и английском. Интуитивно понятное меню позволяет пользователю без труда управлять системой. Более того JMA-3336 поддерживает до 50 AIS-целей и до 10 целей MARPA+). Высокое качество изображения на дисплее, обеспечивает превосходную читаемость и разборчивость целей. Что бы предотвратить столкновения судов, их передвижение и скорость оценивают по длине и направлению их следов. Также меню имеет прозрачные всплывающие окна, которые позволяют пользователю свободно перемещаться по пунктам меню или просмотреть данные, не теряя при этом радиолокационной картинки. Более того, на передней панели размещен выход для USB-порта, таким образом облегчая процесс установки нового Программного Обеспечения.

Технические характеристики:
  • Модель сканера - NKE-2063
  • Частота передачи - X-band (9410 МГц ±30 МГц)
  • Мощность передачи - 6kW
  • Тип антенны - открытого типа
  • Длинна антенны - 3.9 ft (1,19 м)
  • Скорость вращения - 16-27 об/мин
  • Максимальна дальность - 72 мили
  • Шкала дальности - 0.125, 0.25, 0.5, 0.75, 1.5, 3, 6, 12, 24, 48, 72 миль
  • Модель дисплея - NCD-2182
  • Разрешающая способность по дальности - менее 30 м
  • Минимальная дальность обнаружения - менее 40 м
  • Разрешающая способность по направлению - менее ± 1°
  • Мин. диаметр рабочей зоны - более 150mm
  • Смещение центра картинки - макс. смещение на 66% от радиуса кругового обзора (PPI)
  • Метки судов - доступны
  • Режим захвата MARPA + TM - автоматически (автозахват новых целей) / вручную
  • Максимальная дальность автосопровождения/захвата - 20 миль
  • Информация о целях MARPA + TM - Истинный курс, расстояние, COG, SOG, CPA, TCPA
  • Векторы - Истинный / относительный векторы (длина регулируется расчетом времени от 1 до 60 мин.)
  • Охранная сигнализация - CPA/TCPA, новая цель, потеря сигнала, неисправность системы
  • Рабочая температура - - 25° + 55° С (сканер) /  - 15° + 55° С (монитор)
  • Относительная влажность: 0% до 93% без образования конденсата
  • Класс защиты электрооборудования - IP26 (сканер) / IP55 (передняя панель монитора)
Диапазон
X-band
Доступно к заказу

Радиолокационная станция JRC JMA-3336

под заказ
Уточняйте стоимость у менеджеров
