Радиолокационная станция Морской радар 2 ft / 4 kW ICOM MR-1010RII

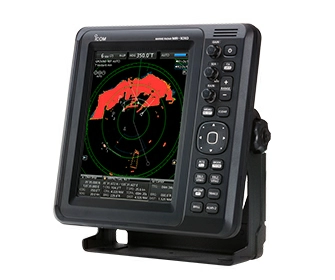

Морской радар 2 ft / 4 kW ICOM MR-1010RII 1

MR-1010RII – надежный японский морской радар, главными особенностями которого являются упрощенная функция автоматической радиолокационной прокладки (АРПА) и широкий угол обзора цветного TFT LCD дисплея. Функция автоматической прокладки помогает предотвратить риск столкновения с другими судами или объектами. Имеется возможность автоматически отслеживать до 5 целей на радаре.

При подключении к радиостанции с функцией ЦИВ и получении вызова ЦИВ, принятое сообщение автоматически передается в MR-1010RII (до 20 сообщений одновременно). При подключении к внешнему устройству АИС (включая Icom IC-M605 и, IC-M506 AIS) можно отслеживать до 100 целей назначения и вся информация будет транслироваться на дисплее РЛС.

Широкий угол обзора цветного TDT LCD экрана обеспечивает яркое и контрастное изображение. Настройки экрана и переключение день/ночь можно мгновенно отрегулировать с помощью кнопки «BRILL».

Интуитивно-понятный пользовательский интерфейс позволяет обеспечить оператору бесперебойную работу даже в перчатках. Различные параметры могут быть настроены с помощью интуитивно-понятных операций. MR-1010RII может быть подключен к внешнему дисплею с помощью дополнительного устройства вывода.

Блок индикации:

Тип дисплея		10.4-дюймовый цветной TFT ЖК-дисплей
Разрешение		480 × 640 точек
Минимальный диапазон		25м; 82ft (в 1⁄8 NM диапазон)
Максимальная дальность		36NM
Диапазон измерения расстояний	NM	1⁄8, 1⁄4, 1⁄2, 3⁄4, 1, 1.5, 2, 3, 4, 6, 8, 12, 16, 24, 32, 36
	км	1⁄4, 1⁄2, 3⁄4, 1, 1.5, 2, 3, 4, 6, 8, 12, 16, 24, 32, 36, 48
Время прогрева		90 секунд
Питание		10.2–42В ПОСТОЯННОГО ТОКА
Потребляемая мощность (при нулевой скорости ветра)		55ВТ (приблизительно)
Диапазон рабочих температур, ° С		-15°C до +55°С; +5°F до +131°F
Формат входных данных		NMEA 0183, N+1, AUX, IEC61162-2
Формат выходных данных		NMEA 0183

Блок сканера:

Тип	60см
Скорость вращения	24, 36rpm.
Горизонтальная Ширина луча	4° Тип.
Вертикальная плоскость	22° Тип.
Боковых лепестков	−22dB Тип.
Диапазон рабочих температур, ° С	-25°C до +70°С; от -13°F до +158°F
Использовать влажность диапазон	Менее 95% (при 40°C; +104°F)
Частота	9410MHz ±30мгц
Модуляция	P0N
Пиковая Выходная мощность	4кВт
Ширина импульсов/частота	80 ns/2160Hz, 80 ns/1440Hz, 250 ns/1440Hz, 350 ns/1440Hz, 350 ns/720Hz, 900 ns/720Hz
Промежуточная частота	60 МГц
Если пропускная способность	10 МГц, 3 МГц
Кабельные системы	10м; 32.8 футов; УЗК-2381

Диапазон

X-band

Доступно к заказу

Радиолокационная станция Морской радар 2 ft / 4 kW ICOM MR-1010RII

под заказ

Уточняйте стоимость у менеджеров

Документация:

Брошюра MR-1010RII
