Furuno FAR-3xx0 1
Furuno FAR-3xx0 1
Сертификат:
  • РМРС
Доступно к заказу

Радиолокационная станция Furuno FAR-3xx0

под заказ
Уточняйте стоимость у менеджеров
Модель:
  • FAR-3210
  • FAR-3220
  • FAR-3230S
  • FAR-3230S-SSD
  • FAR-3310
  • FAR-3320
  • FAR-3320W
  • FAR-3330S
  • FAR-3330S-SSD
  • FAR-3330SW
Документация:

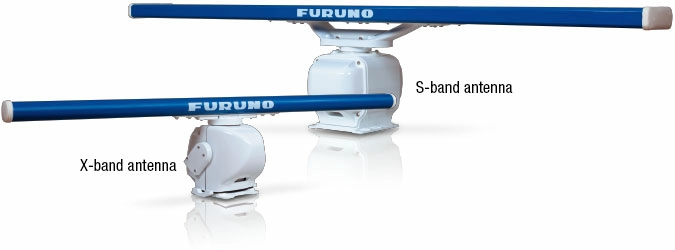

Серия судовых РЛС Furuno FAR-3xx0 с ЭНК. Для РЛС этой серии специально разработаны совершенно новые излучатели: XN-12CF, XN-20CF, XN-24CF и SN-36CF. Их срок службы продлен в сравнении с другими излучателями за счет подавления аэродинамического сопротивления и предотвращения резких перепадов температуры.

В РЛС применена новая сетевая технология: аналоговый сигнал преобразуется в цифровой в антенном блоке и передается через сеть Ethernet в блок процессора (находится под палубой судна). Потеря усиленного сигнала при такой технологии полностью исключается.

Модельный ряд серии:

 Модель Выходная
 мощность
Блок приемо-
передатчика
Редуктор  Длина
излучателя
Частота
вращения
Блок питания
24 / 42
Блок
дисплея
FAR-3210 X-band, 12 kW RTR-105 RSB-128 4 фута (XN12CF)
6,5 фута (XN20CF)
8 футов (XN24CF)

24/42 об/мин

PSU-014 19,0 SXGA (MU-190)
FAR-3310 X-band, 25 kW RTR-105 RSB-128
23,1 SXGA (MU-231)
FAR-3220 X-band, 25 kW
RTR-106 RSB-128
19,0 SXGA (MU-190)
FAR-3320 X-band, 25 kW
RTR-106 RSB-128
23,1 SXGA (MU-231)
FAR-3320W X-band, 25 kW
RTR-108 RSB-130
6,5 фута (XN20CF)
8 футов (XN24CF)
23,1 SXGA (MU-231)
FAR-3230S S-band, 30 kW RTR-107 RSB-129
12 футов (SN36CF)

PSU-014 / PSU015 19,0 SXGA (MU-190)
FAR-3230S-SSD
S-band, 250 W RTR-111 RSB-133
PSU-016 / PSU018 19,0 SXGA (MU-190)
FAR-3330S
S-band, 30 kW RTR-107 RSB-129
PSU-014 / PSU015
23,1 SXGA (MU-231)
FAR-3330SW
S-band, 30 kW RTR-109 RSB-131
PSU-014 / PSU015
23,1 SXGA (MU-231)
FAR-3330S-SSD S-band, 250 W RTR-111 RSB-133
PSU-014 / PSU015 23,1 SXGA (MU-231)

ОСНОВНЫЕ ВОЗМОЖНОСТИ И ОСОБЕННОСТИ:

  • Новые антенные блоки разработаны с учетом подавления аэродинамического сопротивления и предотвращения резких скачков температуры
  • Благодаря использованию бесщеточного электродвигателя постоянного тока снижается потребность в техническом обслуживании
  • Для соединения антенны и процессора (расположенного под палубой) используется Ethernet
  • Дополнительный преобразователь сигналов LAN позволяет удлинять кабель между антенной и процессором или использовать имеющиеся кабели при модернизации.
  • Твердотельный приемопередатчик (для S-диапазона). Не требуется менять магнетрон.
  • Улучшенная функция сопровождения цели (СС). Захват цели занимает всего несколько секунд
  • Работа со следующими картами: ИМО/МГО S57 ред. 3 в векторном формате (схема защиты данных ЭНК МГО S63), карты C-MAP и CM-93/3 в векторном формате
