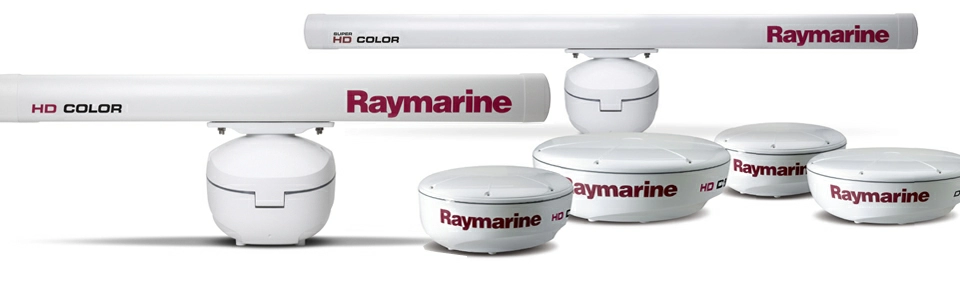

Радар Raymarine HD Color Radar

под заказ
Уточняйте стоимость у менеджеров
Модель:
  • RA1048HD
  • RA1048SHD
  • RA1072HD
  • RA1072SHD
  • RA3048HD
  • RA3048SHD
  • RA3072HD
  • RA3072SHD

Raymarine HD Color и Super HD Color - антенны открытого типа, со скоростью вращения 24(48) оборота в минуту, дальностью луча до 72 морских миль. Они выпускаются со сканирующим элементом шириной 1.2 м (4 фута) или 1.8 м (6 футов). Для создания полноценной радарной системы используют антенну с многофункциональным дисплеем серий eSeries, cSeries, C Widescreen, E Widescreen и навигационными решениями серии G Series от Raymarine. Корпус прибора влагонепроницаем по классу IPX6. Размер устройства позволяет использовать его на небольших судах.

Основные особенности:

  • Технология HD Color обеспечивает превосходную обработку сигналов и обнаружение целей.
  • Многоуровневое цветовое отображение целей.
  • Адаптивная автоматическая подстройка.
  • Автоматические режимы работы: Прибрежная зона, Гавань, Открытое море и Буй.
  • Подключение к сетям SeaTalkhs или RayNet.
  • Тонкий соединительный кабель.
  • Простое подключение кабеля к расположенному снаружи пьедестала водозащищенному разъему.
  • Напряжение питания от 10.8 до 32 В постоянного тока с использованием поставляемого в комплекте конвертера напряжения.
  • Возможность обновления программного обеспечения через многофункциональные дисплеи.
  • Технология HD Color улучшает характеристики цифрового приемника, обеспечивая эффективность работы антенн Raymarine с мощностью 4 кВт сопоставимой с более крупными и мощными аналоговыми радарами.
  • Технология HD Color обеспечивает улучшенное распознавание объектов, благодаря 100% цифровой обработке сигнала и извлечению максимум полезной информации.
  • Радарные антенны с технологией HD Color и Super HD Color обладают существенно улучшенной разрешающей способностью в различных диапазонах работы.
Технические характеристики:



HD COLOR SCANNERS

SUPER HD COLOR SCANNERS

Модель RA1048HD RA1072HD RA3048HD RA3072HD RA1048SHD RA1072SHD RA3048SHD RA3072SHD
Номер Детали T70170 T70171 T70174 T70175 T70172 T70173 T70176 T70177
Сканер мощность и Тип 4квт HD Цвет 12квт HD Цвет Супер 4квт HD Цвет 12квт супер HD Цвет
Размер Антенны ~4 фута 4 дюйма ~6 футов 4 дюйма ~4 фута 4 дюйма ~6 футов 4 дюйма ~4 фута 4 дюйма ~6 футов 4 дюйма ~4 фута 4 дюйма ~6 футов 4 дюйма
(1,31 м) (1,92 м) (1,31 м) (1,92 м) (1,31 м) (1,92 м) (1,31 м) (1,92 м)
Максимум Диапазона 72nm
Вес Сканера (Тумба + Антенна) 57.3.4 весом 63.9 весом 57.3.4 весом 63.9 весом 57.3.4 весом 63.9 весом 57.3.4 весом 63.9 весом
(26кг) 29кг (26кг) 29кг (26кг) 29кг (26кг) 29кг
Ширина Луча По Горизонтали (Номинал) 1.85° 1.15° 1.85° 1.15° 1.85° 1.15° 1.85° 1.15°
Эффективная горизонтальная Ширина луча (после супер обработке видео в формате HD ) Н/Д Менее чем в 1°
Ширина луча по вертикали -3дб 25°
Антенна Лопастями (Внутри 10°) < -21dB
Антенна Лепестки (Снаружи 10°) < -30дб
Скорость Вращения 24 об / мин 24 об / мин 48 об / мин
(Автоматический высокоскоростной режим повышает отслеживания быстро движущихся conntacts на расстоянии 3 миль или меньше. МФД иждивенца.)
Полоса Пропускания Приемника Подобраны цифрового фильтра для каждой длины импульса
Длина параметров импульса/ПРФ 8
Напряжение 10.8 до 32 вольт постоянного тока (через прилагаемый VCM100) на 12В, 24В систем постоянного тока
Потребляемая Мощность (Типичная) <70ВТ (передачи) <110ВТ (передачи) <70ВТ (передачи) <110ВТ (передачи)
<30Вт (в режиме ожидания) <30Вт (в режиме ожидания) <30Вт (в режиме ожидания) <30Вт (в режиме ожидания)
1,2 Вт (спящий режим) 1,2 Вт (спящий режим) 1,2 Вт (спящий режим) 1,2 Вт (спящий режим)
Количество отображаемых уровней видео 256 (8-бит)
Рабочий Диапазон Температур 14°F до 131°F
(от -10°C до +55°С) Д6
Номера-Рабочий Диапазон Температур -20°C до +70°С С6
Гидроизоляция Стандарт Под давлением ipx6
Длина Сканер Кабель 15 стандарт M (5м 10 м и 25 м опционный)
