Hercules 10

Hercules 10
Сертификат
  • РМРС
  • РРР
  • -

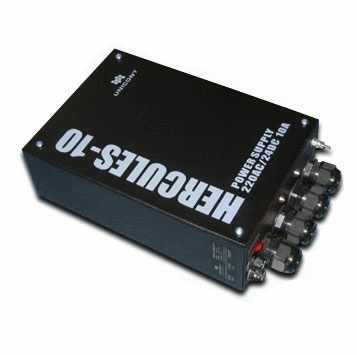

Блок питания HERCULES-10 предназначен для обеспечения от электрической сети 220 В, 50 Гц нестабилизированным питанием 24 В различного радио и навигационного оборудования с током потребления до 10 А. При отсутствии или значительном падении сетевого напряжения, БП осуществляет автоматическое переключение на резервное питание 24 В от аккумуляторных батарей. Переход в режим работы от резервного источника сопровождается замыканием контактов реле для выдачи сигнала во внешнее устройство сигнализации, а также, светодиодной индикацией на корпусе БП.

Уровень допустимого предела падения напряжения в электрической сети контролируется напряжением на выходе на нагрузку и устанавливается на плате переменным резистором R4. С помощью резистора, в случае необходимости, этот уровень можно изменять в диапазоне 12-17,5 В. Заводская установка соответствует 16,5 В.

HERCULES-10 оснащен встроенным устройством управления сигнализацией, которое осуществляет подачу управляющего сигнала на внешние исполнительные устройства световой/звуковой сигнализации. Оно построено на принципе замыкания «сухих контактов» реле в цепи с напряжением питания до 250 В и током нагрузки до 8 А. Предусмотрены варианты подключения как на замыкание, так и на размыкание цепи внешней сигнализации.

Технические характеристики:
  • Напряжение питающей сети переменный ток 220 В ± 10%, 50/60 Гц
  • Выходное напряжение 24 В постоянного тока, ±15%
  • Максимальный ток нагрузки 13 А
  • Номинальный ток нагрузки 10 А (расчет нагрузки осуществляется исходя из значения номинального тока нагрузки)
  • Номинальная мощность 190 Вт
  • Пульсация 2 В
  • Количество клемм для подключаемых нагрузок 2 шт.
  • Рабочая температура -15.. +55 C°
  • Температура хранения -60.. +70 C°
  • Габаритные размеры 263 х 158 х 75 мм
  • Класс защиты IP 42
  • Масса 3,5 кг

Сертификат РМРС
Сертификат Hercules-10
Документация
Инструкция по эксплуатации Hercules-10 RU
Инструкция по эксплуатации Hercules-10 EN
Стандартный комплект
- Блок питания HERCULES-10 -1 шт.
- Техническая документация -1 шт.
- ЗИП: предохранитель ЗА -1 шт.
- предохранитель 10A -1 шт.
