MG5243 X-Band Магнетрон - купить в компании «Связь и Радионавигация»

MG5243 X-Band Magnetron — магнетрон, выполненный в соответствии с технологией e2V, что гарантирует безопасность в обращении и эксплуатации. Магнетрон MG5243 X-Band работает в диапазоне частот 9445 ± 30 MГц. Компактный, лёгкий, с фиксированной частотой. Данное оборудование произведено по принципу максимального ограничения контакта с высоковольтными цепями ,все схемы высокого напряжения, а также клеммы скрыты. Оснащен аварийной кнопкой для отключения питания в случае сбоя устройства.

Технические характеристики: MG5243 X-Band Магнетрон

Рабочая частота - 9445 ± 30 МГц
Максимальная пиковая мощность - 4.0 кВТ
Соединительное устройство - IEC UBR100

Охлаждение - естественное
Катод с косвенным нагревом
Нагреватель напряжения - 6,3 В
Ток нагревателя - 6,3 V - 0,5 А
Вес - 0.7 кг
Монтажное положение - Любое
Минимальный зазор - 50 мм
Анодный ток (пиковое значение)- 6.0 10 А
Потребляемая мощность (пиковая) - 75 кВт
Потребляемая мощность (в среднем) - 85 Вт
КСВ 1.5 : 1
Продолжительность импульса - 1,0 мс

Нагрев катода - 30 с

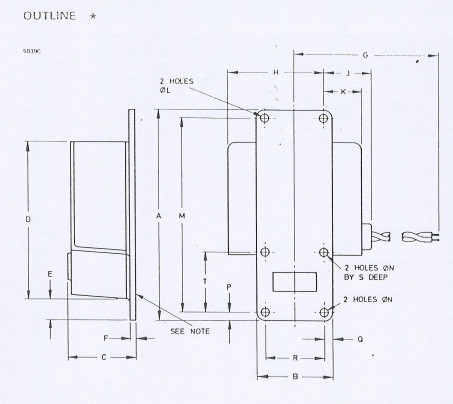

Условные обозначения на схеме:

А 113.0 мм

B 41.4 мм

С 36.0 мм

D 86.0 мм

Е 10.0 мм

F 3.18 ± 0.10 мм

G 240.0 мм

Н 52.5 мм max

J 30.0 мм

К 21.5 мм

L 4.49 мм

М 104.2 мм max

N 4.320 мм max

Р 4.00 мм max

Q 5.15 мм min

R 31.0 мм max

S 5.00 мм

Т 32.52 мм

Дополнительная информация
Сводная таблица магнетронов
Магнетроны для радаров в наличии на складе
Как заменить магнетрон на РЛС

MG5243 X-Band Магнетрон

Доступно к заказу

MG5243 X-Band Магнетрон

под заказ

Уточняйте стоимость у менеджеров

Уточнить стоимость

Документация:

data sheet 'MG5243 X-Band Magnetron'
