Магнетрон M1901S
M1901S - магнетрон S-диапазона предназначен для работы в диапазоне частот от 2,7 ГГц до 2,9 ГГц с максимальной выходной мощностью 750 кВт.
Магнетрон M1901S применяется с отдельным магнитом, который должен соответствовать определенным требованиям. Ось магнитного поля должна быть совмещена с осью анода, а северный полюс магнита должен быть рядом с катодным выводом.
Во время работы в условиях повышенных напряжений необходимо для работы обогревателя следовать следующим условиям:
Средняя входная мощность (Вт) - Напряжение обогревателя (В):
1000-1200 8.0
800-1000 10.5
600-800 13,0
400-600 15,0
менее 400 16,0
Технические характеристики:
- Максимальный ток анода - 45 A
- Напряжение нагревателя: 16 В
- Минимальное время предварительного нагрева: 120 сек
- Максимальное анодное напряжение - 32 кВ
- Входная мощность (пиковая) - 2000 кВт
- Входная мощность (средняя) - 1200 Вт
- Скорость нарастания напряжения импульса - 200 кВ / мкс
- Длительность импульса - 2,5 мкс
- Температура анода - 100 °C
- Вес: 2,5 кг

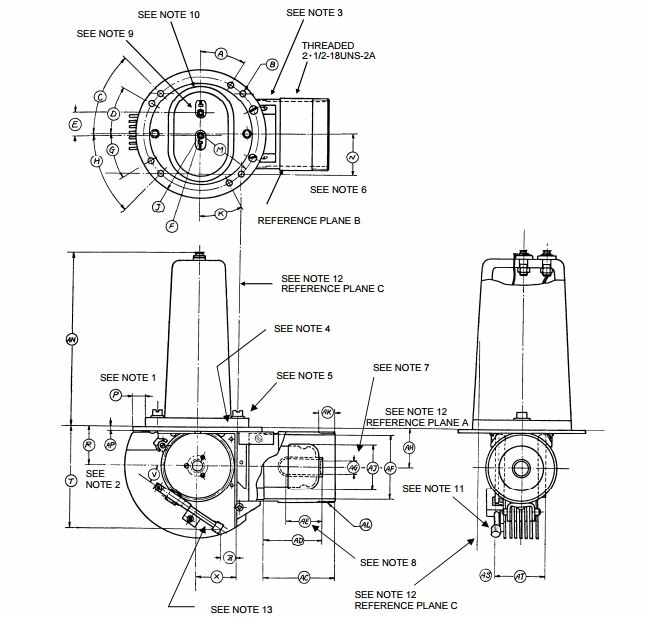

| Обозн. | Дюймы | Миллиметры | Обозн. | Дюймы | Миллиметры | |||||||||||||||
| A | 30?±12’ | 30?±12’ | AC | 2.297±0.010 | 58.34±0.25 | |||||||||||||||
| B | 0.210±0.005 | 5.33±0.13 | AD | 2.085±0.025 | 52.96±0.64 | |||||||||||||||
| C | 45?±12’ | 45?±12’ | AE | 1.125min | 28.58min | |||||||||||||||
| D | 30?±12’ | 30?±12’ | AF | 2.321±0.007 | 58.95±0.18 | |||||||||||||||
| E | 0.796±0.015 | 20.24±0.38 | AG | 0.555±0.005 | 14.10±0.13 | |||||||||||||||
| F | DIA0.169±0.005 | DIA4.29±0.13 | AH | 1.440±0.020 | 36.58±0.51 | |||||||||||||||
| G | 30?±12’ | 30?±12’ | AJ | 1.620max | 41.15max | |||||||||||||||
| H | 45?±12’ | 45?±12’ | AK | 0.593min | 15.06min | |||||||||||||||
| J | RAD2.281±0.015 | RAD57.94±0.38 | AN | 6.313±0.094 | 160.4±2.4 | |||||||||||||||
| K | 30?±12’ | 30?±12’ | AP | 0.187 | 4.75 | |||||||||||||||
| M | RAD2.032±0.003 | RAD51.61±0.08 | AS | 0.575±0.050 | 14.61±1.27 | |||||||||||||||
| N | 1.437±0.020 | 36.5±0.51 | AT | 1.740max | 44.20max | |||||||||||||||
| P | 0.500min | 12.70min | ||||||||||||||||||
| R | 1 440 | 36.58 | ||||||||||||||||||
| T | 3.500 | 88.90 | ||||||||||||||||||
| V | 32.5?±2.5 | 32.5?±2.5 | ||||||||||||||||||
| X | 1 437 | 36.50 | ||||||||||||||||||
| Z | 0.756 | 19.20 | ||||||||||||||||||
