Как работает судовой эхолот: устройство, принцип действия и чтение данных

Судовой эхолот — это навигационный гидроакустический прибор, который измеряет глубину под килем судна путем излучения звуковых импульсов и приема их эха.
Безопасность мореходства опирается на точное понимание того, что находится под днищем судна. Разберем устройство этого оборудования от базовых принципов распространения звуковых волн до сложных алгоритмов цифровой фильтрации помех.

Зачем нужен эхолот на судне?

Навигационный эхолот непрерывно измеряет глубину для предотвращения посадки многотонного судна на мель.
Современное судно представляет собой тяжелое плавучее строение с осадкой, которая может превышать 20 метров. Движение по мелководным проливам, заход в акваторию порта или маневрирование в районах с изменчивым рельефом дна требует посекундного контроля расстояния от самой нижней точки корпуса до грунта. Прибор берет на себя эту функцию, предоставляя вахтенному помощнику капитана непрерывный график изменения глубин в режиме реального времени.

От ручного лота к цифровой гидроакустике

До появления цифровых эхолотов моряки измеряли глубину свинцовым лотом на веревке.
В середине прошлого века судах стояли громоздкие эхолоты с бумажными самописцами, которые выжигали или выцарапывали отметки на рулоне бумаги. Лента часто заминалась из-за влажности, самописцы выходили из строя в самый неподходящий момент, а для анализа нарисованного рельефа иногда требовалось размотать весь рулон. Пытаясь увеличить точность, инженеры пробовали внедрить сложные фазированные антенные решетки, аналогичные тем, что используют на военных подводных лодках. Эта технология совершенно не прижилась на коммерческом флоте. Оборудование стоило дорого и занимало слишком много места, а его калибровка требовала привлечения специалистов.

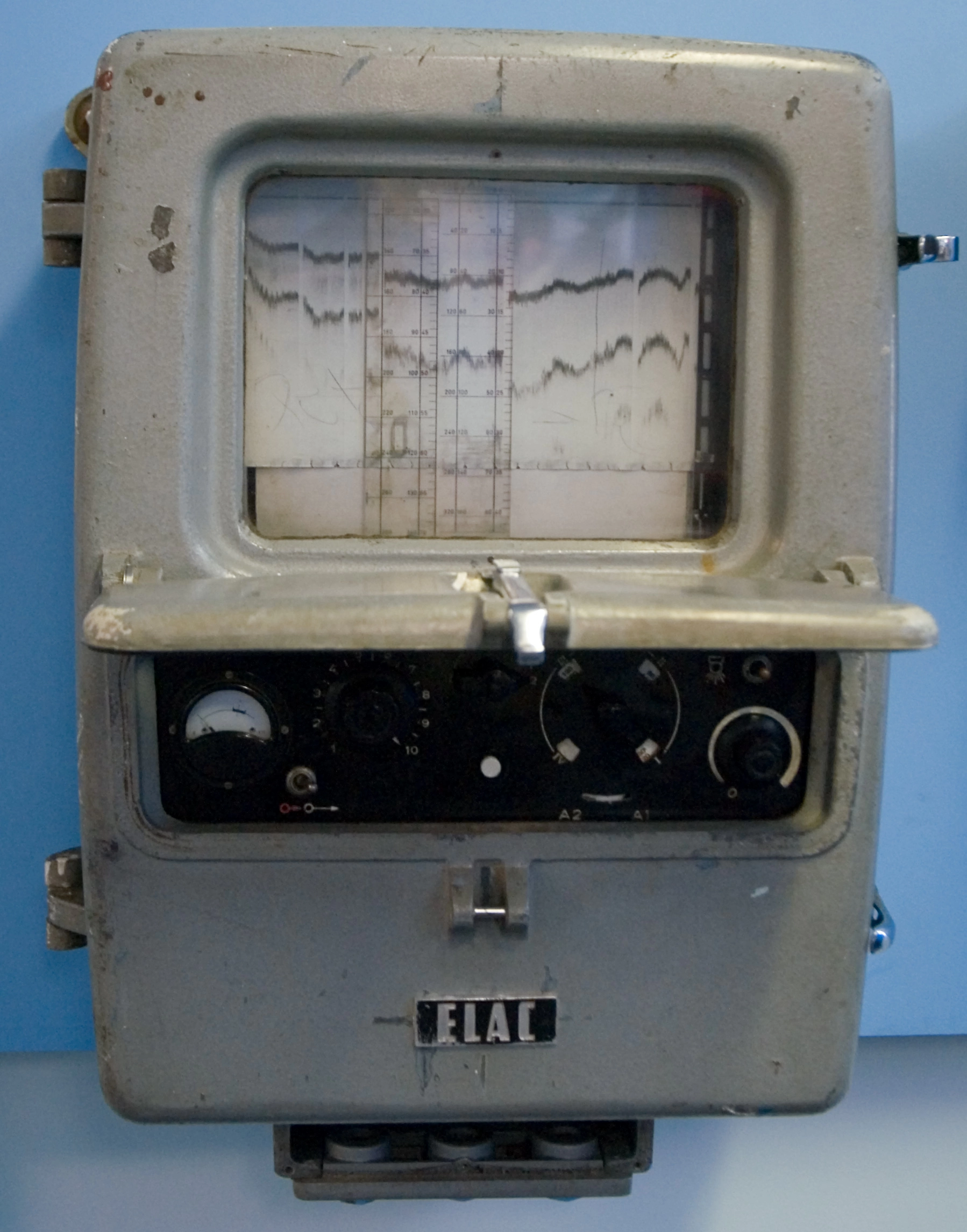

Старая модель эхолота с лентой

Современное решение оказалось куда элегантнее и надежнее. Переход на цифровую обработку принимаемого сигнала с выводом данных на выносной индикатор данных (жидкокристаллический дисплей или газоразрядные индикаторы) полностью устраняет потребность в движущихся частях и расходных материалах. Микросхемы обработки отраженного сигнала отсеивают шумы от работы гребного винта, и сохранять в энергонезависимой памяти историю глубин за последние двадцать четыре часа.

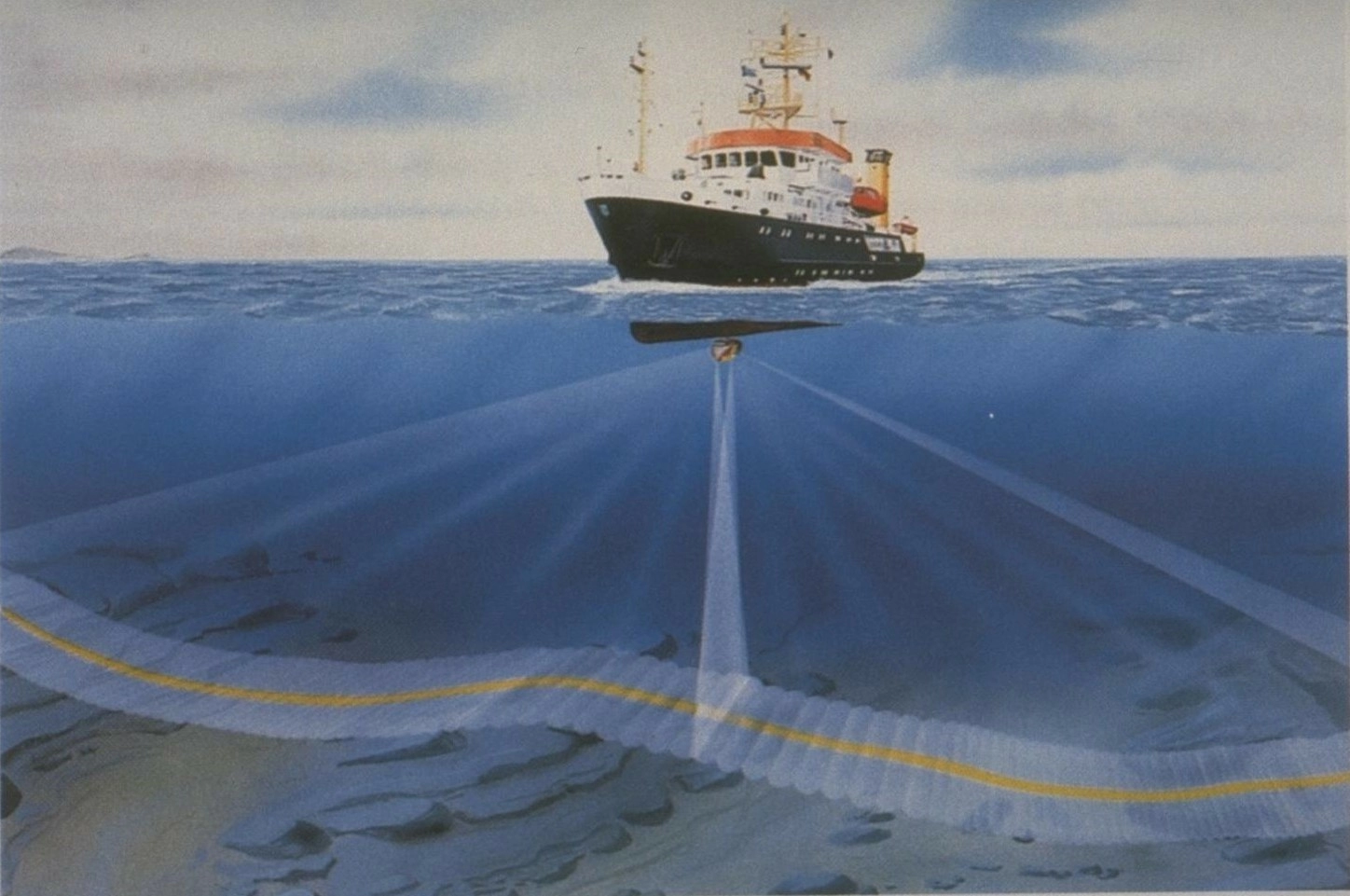

Как звук измеряет глубину под килем?

Эхолот рассчитывает глубину по формуле: время прохождения звукового импульса до дна и обратно умножается на скорость звука в воде и затем делится на два.

H - глубина от излучателя до дна (в метрах).
V - скорость распространения звука в водной среде (в среднем принимается за 1500 м/с).
t - время с момента излучения акустического импульса до момента возвращения эха на приемник (в секундах).
Скорость распространения акустических волн в соленой воде не является константой. Она напрямую зависит от плотности среды, которая меняется под воздействием температуры и уровня солености.

Средние скорости распространения звука в морях

*Точные значения варьируются по сезонам и глубине. Для научной работы рекомендуется использовать расчет по формулам (UNESCO/Del Grosso) с реальными данными CTD-зондов.

Скрытая гидроакустика

Излучателю требуются миллисекунды, чтобы перестать вибрировать после отправки мощного акустического импульса и переключиться в режим тонкого приема. В эти мгновения прибор физически глух к любым входящим сигналам. Расстояние, которое звук успевает пройти за это время невидимости, образует слепую зону под днищем корпуса, обычно равную половине метра.
Частота отправки зондирующих импульсов также не является постоянной величиной. На мелководье процессор заставляет систему пинговать дно до десяти раз в секунду, обеспечивая непрерывную картину рельефа для безопасного маневрирования.

Из каких блоков состоит судовой эхолот

Классический судовой эхолот состоит из трех основных элементов: приемопередатчика или аналоговой части, вибратора (ГА антенны) встроенной в днище судна и устройства отображения на навигационном мостике.
Оборудование разделено на забортную часть, контактирующую с агрессивной соленой средой, и вычислительную электронику, спрятанную в сухих кондиционируемых помещениях судна. Все компоненты связаны между собой экранированными кабельными трассами, защищенными от электромагнитных наводок силовых установок.

Трансдьюсер (вибратор)

Трансдьюсер преобразует электрическую энергию в звуковую волну с помощью пьезоэлектрического эффекта, а затем принимает отраженное эхо и преобразует в электрические колебания.

NGM100-200-15L

TGM60-50-10L/50KHz/600W

Трансдьюсеры в нашем каталоге

Пьезокерамический элемент внутри герметичного корпуса при подаче переменного напряжения начинает быстро сжиматься и расширяться — тысячи раз в секунду. Это проявление обратного пьезоэлектрического эффекта. В результате формируется звуковой импульс, который распространяется в воде. Достигнув дна или другого препятствия, сигнал отражается и возвращается обратно. Когда отраженная волна приходит к датчику, она воздействует на тот же пьезоэлемент и едва заметно деформирует его. Возникает уже прямой пьезоэлектрический эффект: механическое воздействие преобразуется в слабый электрический сигнал.
Этот сигнал передается по кабелю в прибор, где обрабатывается. Весь процесс занимает очень короткое время, что позволяет определить расстояние до дна по задержке между излучением и приемом сигнала.

Приемопередатчик и дисплей управления

Приемопередающий блок формирует электрические импульсы для излучения и принимает отраженный сигнал. Блок отображения информации и управления отображает результат, преобразуя задержку сигнала в наглядное изображение рельефа дна.

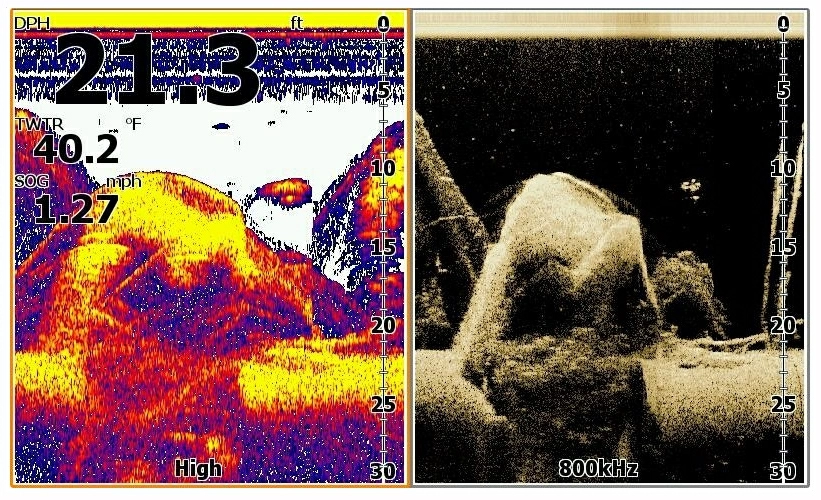

Этот блок связывает работу датчика и электроники прибора. Он усиливает слабое эхо, ослабляет помехи с помощью цифровой обработки и передает подготовленные данные на экран. Дисплей на панели управления выводит эхограмму — в цвете или черно-белую: по горизонтали на ней откладывается время (или ход), а по вертикали — глубина под судном.

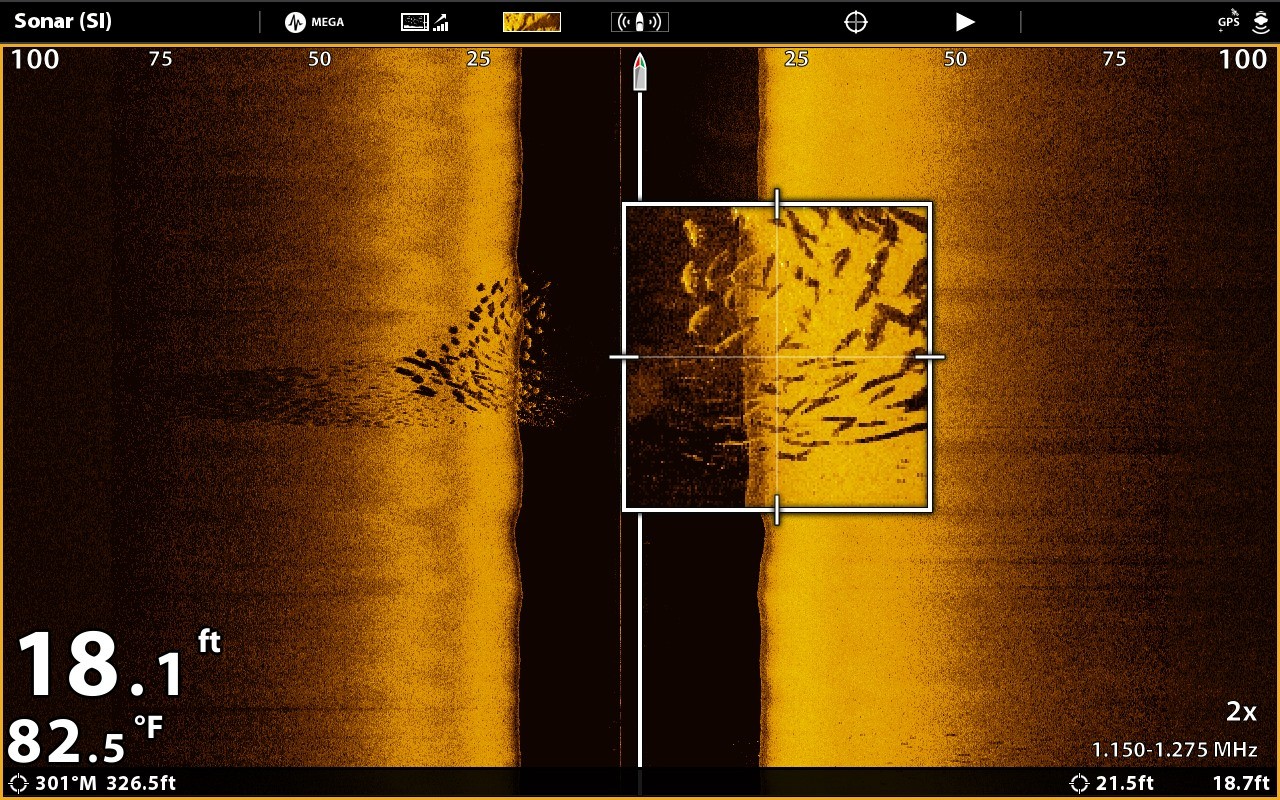

Пример отображения рыб на эхолоте

Почему морские эхолоты используют две частоты (50 и 200 кГц)

Частота 200 кГц дает высокую детализацию на мелководье, а 50 кГц применяют для глубоководных измерений, так как низкие частоты лучше пробивают толщу воды.
