Магнетрон судовой РЛС: устройство, принцип работы и эксплуатация

Радиолокационная станция — один из ключевых элементов навигационного комплекса современного судна. В ее передающем тракте центральную роль играет магнетрон — вакуумный СВЧ-прибор, формирующий зондирующий импульс. От его технического состояния напрямую зависит дальность обнаружения целей, разрешающая способность радара и, в конечном счете, безопасность мореплавания в условиях ограниченной видимости.

Что такое магнетрон судовой РЛС?

Магнетрон — это электровакуумная радиолампа, предназначенный для генерации мощных импульсов сверхвысокочастотных колебаний. В судовом радаре он выполняет функцию активного элемента передатчика, преобразующего энергию источника высоковольтного питания в энергию СВЧ-излучения.

Принцип действия основан на движении электронов в скрещенных электрическом и магнитном полях. Физические основы работы магнетрона идентичны тем, что реализованы в бытовых СВЧ-печах, однако режимы эксплуатации принципиально различаются. Бытовой магнетрон генерирует непрерывное излучение мощностью около 800 Вт на частоте 2,45 ГГц. Судовой магнетрон работает в импульсном режиме: длительность импульса составляет 0,05–1,2 мкс, пиковая мощность — от 3 до 60 кВт, рабочая частота — 9,3–9,5 ГГц (X-диапазон) или около 3 ГГц (S-диапазон).

Импульсный режим обусловлен задачей радиолокации. Зондирующий сигнал излучается антенной, отражается от цели и возвращается к приемнику. По времени задержки эхо-сигнала вычисляется дальность, по угловому положению антенны в момент приема — пеленг. Каждая отметка на индикаторе кругового обзора (ИКО) представляет собой отраженный импульс.

Зачем магнетрон необходим на судне?

Наличие исправной радиолокационной станции относится к обязательным требованиям международного морского законодательства. Глава V Правило 19 Международной конвенции СОЛАС-74 предписывает установку РЛС диапазона 9 ГГц на судах валовой вместимостью от 300 регистровых тонн. Суда от 3000 тонн должны оснащаться двумя радарами различных диапазонов. Эксплуатационные требования к параметрам РЛС — минимальная дальность обнаружения, разрешение по дистанции и азимуту — регламентированы резолюцией ИМО MSC.192(79).

Магнетроны в нашем каталоге

Отказ магнетрона выводит радар из строя полностью. В условиях ограниченной видимости это приводит к потере ситуационной осведомленности вахтенной службы; в стесненных водах — к возрастанию риска навигационной аварии. При портовом контроле (PSC) в рамках Paris MoU неисправная РЛС является основанием для задержания судна до устранения дефекта.

Как работает магнетрон

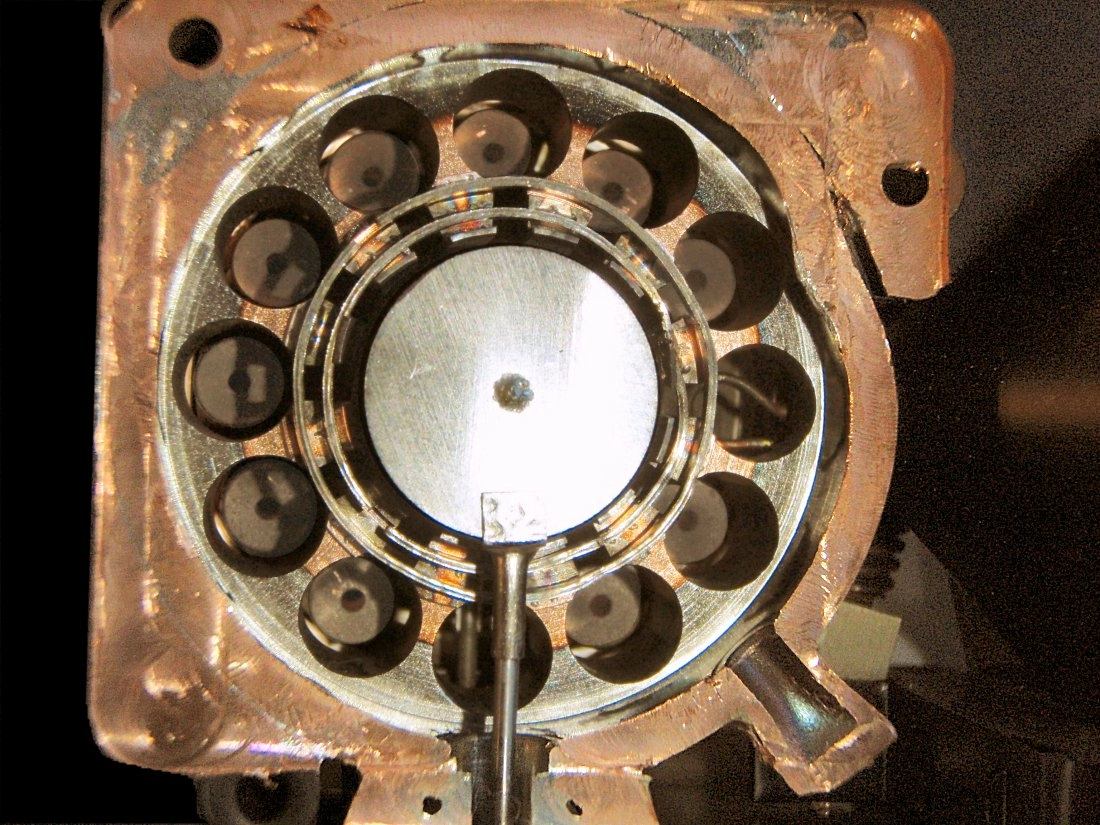

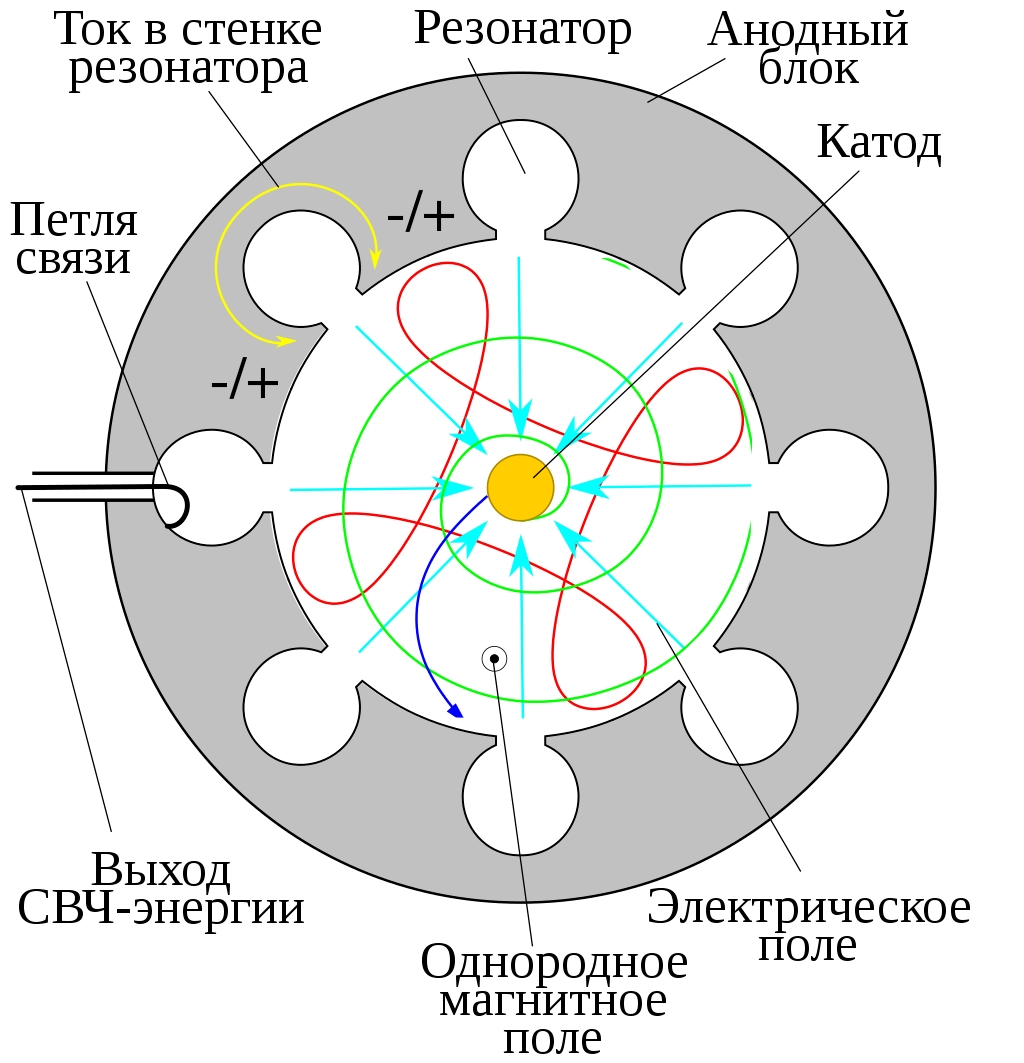

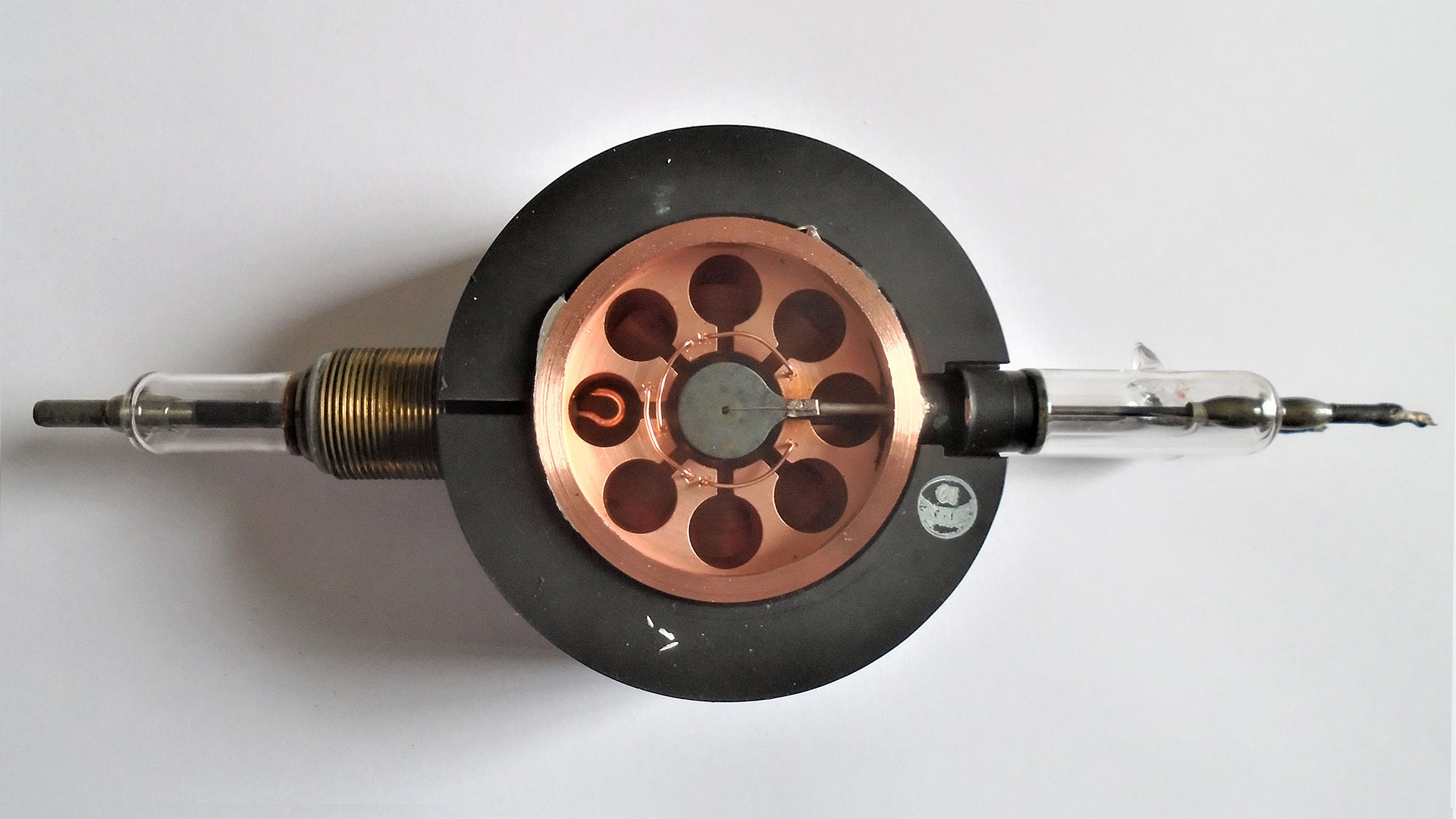

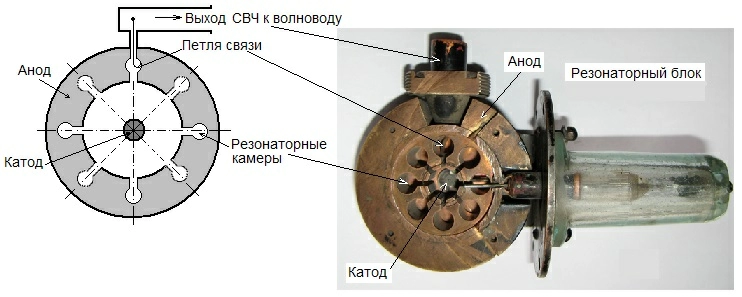

Магнетрон представляет собой диод коаксиальной конструкции, помещенный в продольное магнитное поле. В центре прибора расположен цилиндрический катод, вокруг него — массивный медный анод с системой резонаторов, прорезанных во внутренней стенке. Анодное напряжение создает радиальное электрическое поле, постоянные магниты формируют осевое магнитное поле.

Электрон, эмитируемый разогретым катодом, под действием электрического поля ускоряется по направлению к аноду. Одновременно магнитное поле воздействует на него силой Лоренца, перпендикулярной вектору скорости. В результате траектория движения электрона приобретает форму циклоиды — он не достигает анода по прямой, а движется по криволинейному пути, совершая сложное движение вокруг оси прибора.

При определенном соотношении между анодным напряжением и индукцией магнитного поля (условие синхронизма) электронный поток группируется во вращающееся облако из четырех–шести «спиц». Частота вращения облака совпадает с собственной резонансной частотой анодных резонаторов. В этой фазе электроны отдают свою кинетическую энергию СВЧ-полю, возбуждая в резонаторах мощные колебания. Энергия снимается через петлю связи или волноводный вывод и уходит в антенный тракт.

Судовые магнетроны работают в двух стандартизованных диапазонах. X-диапазон обеспечивает высокое угловое разрешение при умеренных размерах антенны (1,8–2,5 м), но волны сантиметрового диапазона существенно затухают в осадках. S-диапазон отличается всепогодной работой — волны длиной 10 см практически не ослабляются дождем — однако требует антенны длиной 3,6–4 м и уступает X-диапазону в различении мелких целей. Именно поэтому на крупнотоннажных судах Конвенция СОЛАС предписывает установку двух радаров различных диапазонов: они дополняют друг друга в разных условиях наблюдения.

Инженерные особенности

Мягкое рентгеновское излучение. При анодном напряжении 10–15 кВ электроны, тормозящиеся на поверхности анода, генерируют тормозное рентгеновское излучение с энергией квантов до 15 кэВ. Медный корпус анода поглощает основную часть, однако часть излучения проникает через керамическое окно вывода энергии. По этой причине кожух передатчика судовой РЛС снабжен свинцовыми или стальными экранами, демонтаж которых при включенном высоком напряжении недопустим.

Процедура тренировки магнетрона (aging). Перед первым включением на номинальный режим новая лампа требует постепенного повышения анодного напряжения в течение 15–30 минут. Это обеспечивает дегазацию внутренних поверхностей и стабилизацию эмиссионного слоя катода. Пренебрежение процедурой сокращает ресурс в 3–5 раз. В сервисной документации производителей Furuno и JRC операция описана, однако в эксплуатационной практике пропускается в значительной части случаев.

Деградация при хранении. Оксидный катод магнетрона подвержен старению даже без подачи питания. Прибор, хранившийся в ЗИПе судна 5–7 лет, после ввода в эксплуатацию обеспечивает не паспортные 6000 часов, а лишь 1500–2500. Дата изготовления на корпусе — технический параметр, а не формальная маркировка.

Температурный уход частоты. Частотный дрейф магнетрона составляет порядка 100–150 кГц на градус Цельсия. После холодного пуска частота смещается на 10–20 МГц до выхода на тепловой режим. Для компенсации в приемном тракте функционирует система автоматической подстройки частоты (АПЧ). Приближение индикатора АПЧ к границе диапазона регулирования — достоверный признак предельной деградации магнетрона.

Типы магнетронов, применяемых на современных судах

На судах используются импульсные многорезонаторные магнетроны с мощностью излучения от 3 до 60 кВт. Основные производители — японские корпорации Toshiba и New Japan Radio Corporation (NJRC), а также российские предприятия «Плутон» и «Светлана».

После 2022 года прямые поставки японских ламп в Россию прекращены. Одновременно расширилось присутствие китайских производителей, выпускающих функциональные аналоги по цене на 30–40% ниже оригиналов.

Типовые модели магнетронов судовых РЛС

Диагностика технического состояния магнетрона

Основными признаками деградации магнетрона являются:

• сокращение максимальной дальности обнаружения известных ориентиров,
• рост анодного тока при одновременном снижении выходной мощности,
• приближение регулятора АПЧ к предельному положению.

Совпадение двух и более признаков свидетельствует о необходимости замены.

Диагностический чек-лист

Паспортный ресурс судовых магнетронов составляет 2000–10 000 часов в зависимости от типа и производителя. Ведение записей показаний счетчика наработки в вахтенном журнале радиоэлектронного оборудования с периодичностью не реже одного раза в месяц является нормой добросовестной эксплуатации. При достижении 80% паспортного ресурса целесообразно заказать резервный комплект в ближайшем порту снабжения.

Регламент включения РЛС

Штатная процедура запуска предусматривает последовательные шаги: подачу питания в режим Stand-by, выдержку прогрева длительностью 2–3 минуты и последующий перевод в режим Transmit. Сокращение времени прогрева приводит к подаче модулирующего импульса на недостаточно прогретый катод, что эквивалентно холодному пуску двигателя в условиях низких температур и ускоряет износ эмиссионного слоя.

Эксплуатационная статистика подтверждает устойчивую зависимость ресурса от режима включения. Магнетрон при двух плановых пусках в сутки с соблюдением прогрева вырабатывает полный паспортный ресурс. При частом переключении Transmit/Stand-by во время маневрирования (15–20 раз за вахту) срок службы сокращается приблизительно вдвое при меньшей суммарной наработке.

Типичные эксплуатационные ошибки

Переход в Transmit без прогрева. Мотив — ускорение процедуры подготовки к отходу. Следствие — сокращение ресурса в 2–3 раза. Стоимость — внеплановая замена плюс потери от простоя. Стоит заметить, что в современных РЛС предусмотрена защита, которая разрешает включение излучения после отсчета определенного времени.

Излучение у причала без необходимости. Мотив — привычка держать радар в активном режиме. Следствие — расход ресурса (1000 часов простоя эквивалентны 10–50% жизни лампы), воздействие СВЧ-излучения на персонал причала, возможные санкции Роспотребнадзора для юридического лица.

Пропуск процедуры тренировки после зимнего отстоя. Мотив — отсутствие информации о необходимости. Следствие — внутренний пробой в первые часы эксплуатации, экстренная закупка в иностранном порту по завышенной цене, риск срыва рейса.

Попытки самостоятельного ремонта. Мотив — экономия, отсутствие ЗИП. Магнетрон является вакуумным прибором и восстановлению в условиях судна не подлежит. Дополнительные риски — поражение высоким напряжением (до 15 кВ) и воздействие рентгеновского излучения.

Приобретение неидентифицированных аналогов. Мотив — дефицит оригиналов, желание сэкономить и давление сроков. Реальный ресурс контрафактной продукции составляет 100–500 часов против 5000 у оригинала. Несоответствие параметров выявляется при инспекции портовыми властями.

Перспективы: твердотельные радары

Твердотельные РЛС (Solid State Radar, SSR) постепенно вытесняют магнетронные передатчики на судах новой постройки премиум-сегмента. Основная часть мирового торгового флота сохранит магнетронную технологию как минимум до 2035 года.

Преимущества SSR — отсутствие необходимости прогрева, высокая стабильность частоты, ресурс передатчика свыше 10 лет без замены активных элементов. Ограничения — более высокая начальная стоимость (в 2–4 раза), усложненный ремонт в рейсовых условиях, повышенные требования к квалификации обслуживающего персонала.

С экономической точки зрения переход на SSR оправдан для судов с остаточным сроком эксплуатации более 10 лет. Для возрастного флота поддержание магнетронной РЛС с плановой заменой ламп остается предпочтительным решением: затраты в раз в 3 года существенно ниже стоимости твердотельного передатчика.
