13.12.2016

Перемещение картинки на VisionMaster FT

Цитата

На судне установлен радар VisionMaster FT мы  с  ним не работали может подскажите где искать проблему. Штурмана пишут  что  картинка на радаре "плывет"- через 10 минут после включения картинка  вновь  начала  смазываться  и  перемещаться  по  кругу- Где искать подскажите.

Данная проблема происходит из-за нарушений в работе механики - вращающего механизма или/и счетчика азимута.
Есть несколько вариантов - надо разбирать антенну и смотреть.

1 азимутальный датчик (бывает забивается из-за пыли от ремня)

2 азимутальный диск (количество зубцов, нет ли обломанных)

3 отломались держатели диска и при сопротивлении или начале вращения происходит прокручивание. Был такой брак на старых сканерах.

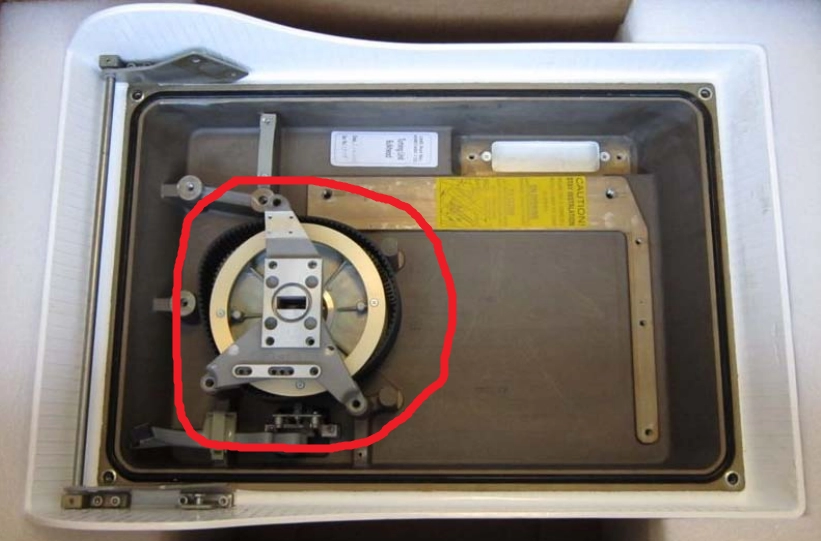

vison scanner.png

4 стертый ремень. зубчики не захватываются

На фото - внизу под диском датчик азимута, зубцы на диске под ремнем, держатель сверху с креплением на 3 болта

В любом случае ремонт должен выполнять квалифицированный специалист
