Обслуживание гирокомпаса и гид замене поддерживающей жидкости
Почему обслуживание гирокомпаса нельзя откладывать

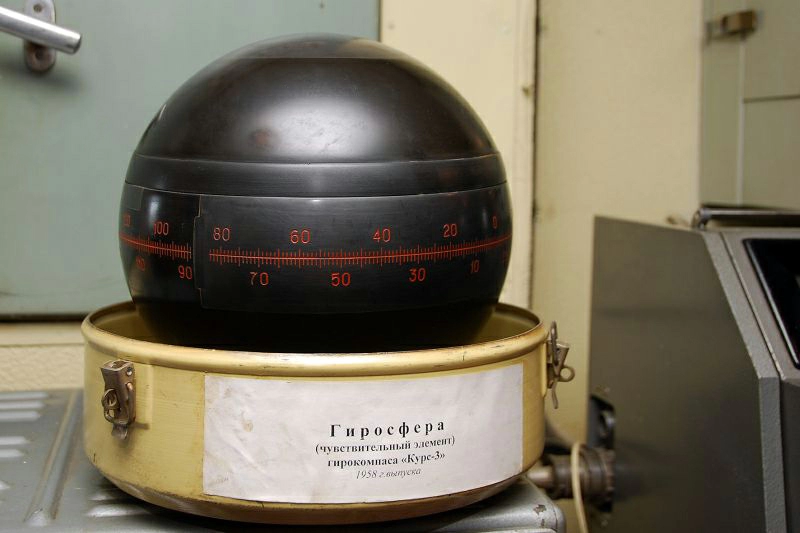

Своевременное техническое обслуживание (Annual Overhaul) предотвращает критическую эрозию электродов и кристаллизацию поддерживающей жидкости, сохраняя ресурс гиросферы.
Игнорирование регламента ведет к деградации химического состава раствора, что влияет на стабильность курса и точность навигации. Когда электрохимические процессы внутри контейнера выходят из-под контроля, чувствительный элемент начинает «дрейфовать» или вовсе выходит из строя. Ремонт в море невозможен. Профилактика всегда дешевле экстренной замены.
Как часто нужно проводить сервис: Сравнение регламентов Anschütz, Yokogawa и Tokyo Keiki
Стандартный интервал сервисного обслуживания составляет 12 месяцев, однако ресурс самой гиросферы варьируется от 20 000 до 40 000 часов в зависимости от производителя. Различия в конструкторских школах определяют объем ежегодных работ.
Сравнительные интервалы и ресурсы основных узлов
| Производитель / Модель | Интервал замены жидкости (мес) | Расчетный ресурс гиросферы (ч) | Критический параметр контроля |
|---|---|---|---|
| Raytheon Anschütz Standard 22 | 12 месяцев | 40 000 — 50 000 часов | Ток помпы (Iprump) и уровень жидкости |
| Yokogawa CMZ-900 | 12–18 месяцев | 20 000 — 30 000 часов | Состояние угольных щеток и ток запуска |
| Tokyo Keiki TG-8000 | 12 месяцев | 35 000 часов | Напряжение системы слежения |
Как подготовить гирокомпас к обслуживанию, чтобы не сжечь электронику
Подготовка включает обязательное отключение всех источников питания (24В и 220В) и ожидание полной остановки гиромоторов в течение 30–60 минут. В некоторых гирокомпасах даже нужно отдельно запускать процедуру торможения гироскопов.
Если попытаться извлечь гиросферу до полной остановки, возникший гироскопический момент может мгновенно повредить механику внутри гиросферы. Скорость вращения ротора достигает 12 000 — 20 000 оборотов в минуту. Резкое изменение положения работающего гироскопа — это гарантированный фатальный исход для чувствительного элемента.
Как физика прецессии объясняет необходимость идеальной чистоты жидкости
Гиросфера сохраняет ориентацию в пространстве благодаря гироскопическому моменту, но ее точность напрямую зависит от отсутствия внешних моментов трения, которые возникают при загрязнении поддерживающей среды.
Любая примесь, чешуйка окисла или осадок в жидкости создают паразитные моменты, вызывающие прецессию курса. Поддерживающая жидкость не только удерживает сферу во взвешенном состоянии, она является проводником для питания гиромоторов. Изменение проводимости из-за загрязнения или неверной концентрации дистиллята нарушает симметрию электрических сил. Сфера начинает залипать.
Пошаговый алгоритм замены поддерживающей жидкости
Процесс начинается с подготовки, где инженер обязан известить капитана о выводе навигационной системы из эксплуатации и зафиксировать текущий курс гирокомпаса по причалу. Далее необходимо запустить процедуру торможения, если такая предусмотрена, после ее окончания. отключить питание 24В (блок питания) или 220В. Если функции торможения в обслуживаемом гирокомпасе нет, необходимо дождаться определенное технической документацией время (как правило - 20-40 минут) до полной остановки гиромоторов.

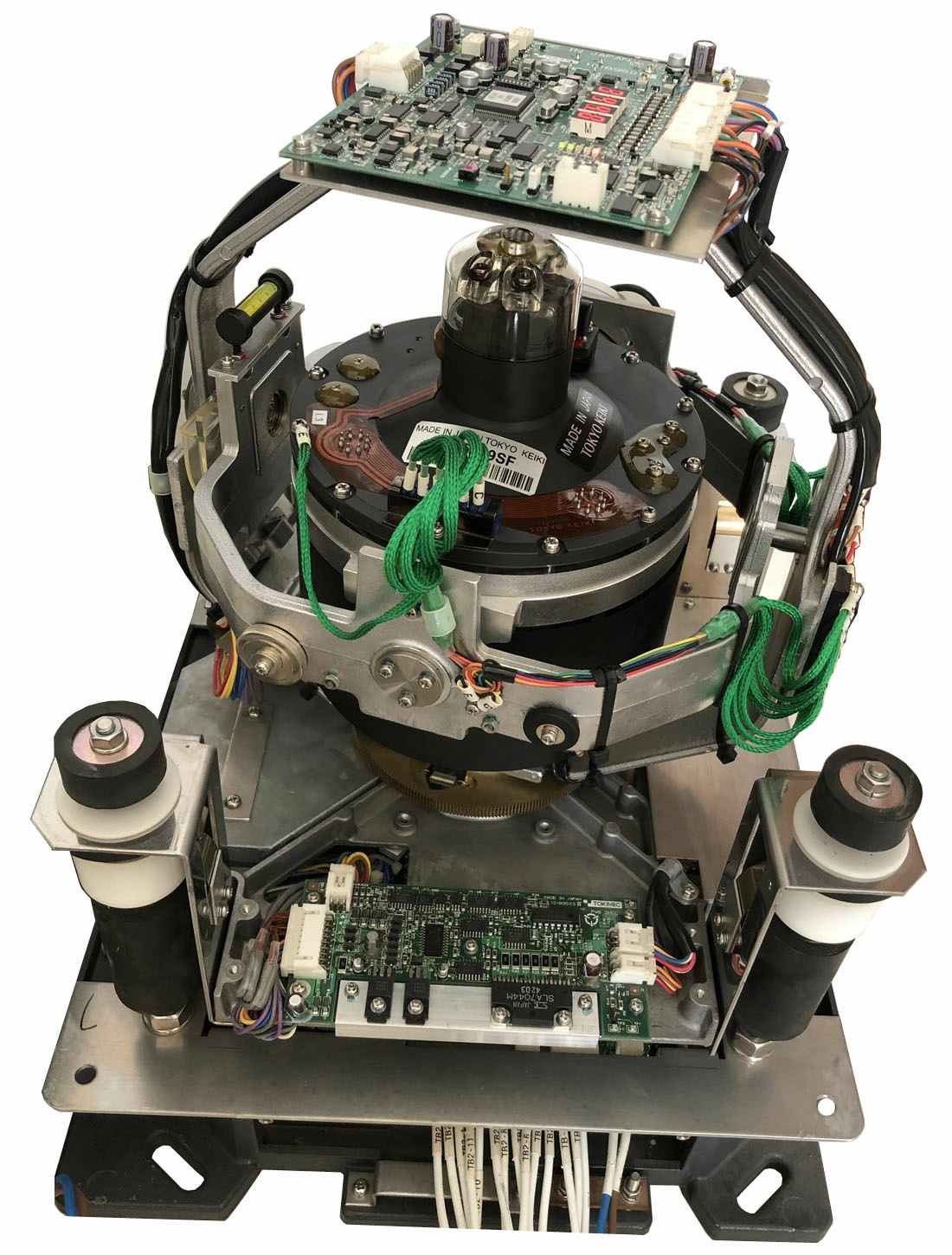

Гирокомпас Tokyo Keiki
Затем процедура обслуживания требует слива старого раствора, тщательной промывки контейнера, очистки полусфер спиртом и заливки по меткам уровня новой поддерживающей жидкости, исключительно выпускаемой производителем или по его лицензии.
При замене жидкости сохраняйте небольшую пробу слитого раствора в прозрачной таре. Осадок на дне или изменение цвета на темный — верный признак того, в системе присутствует неисправность, вплоть до потери герметичности самой гиросферы и вытекания масла.
Первым шагом инженер демонтирует верхнюю крышку контейнера, предварительно убедившись в отсутствии питания.
Далее замена расходных материалов из сервисного комплекта, включая ротор помпы (если предусмотрено конструкцией) и уплотнительных колец.
После заливки свежей поддерживающей жидкости и дистиллята необходимо убедиться, что уровень находится строго в диапазоне 1.6–2.0 мм от края.
Финальным этап — установка DIP-переключателей для сброса счетчика наработки, если это предусмотрено конструкцией гирокомпаса.
Зачем нужна «аптечная точность» при работе с внутренними поверхностями
Любое микроскопическое загрязнение, включая ворс от ветоши или жир от пальцев, становится катализатором процесса электролиза под воздействием рабочих токов.
Электроды гиросферы работают в агрессивной среде. Спиртовая очистка — это не формальность, а способ удаления изоляционного слоя, который мешает стабильной передаче энергии. Используйте только безворсовые салфетки. Согласно инструкции Yokogawa CMZ-900, протирать электроды следует строго от центра к периферии, чтобы не заносить грязь внутрь контактной зоны. Даже одна нить, попавшая в помпу, может стать причиной ее остановки и последующего перегрева гиросферы. Безворсовая ветошь критически важна.
Профессиональный сервис отличается от любительского знанием скрытых процессов.
- Новая гиросфера требует «притирки» около 14 дней, на протяжении которых возможны небольшие колебания курса.
- Проводимость поддерживающей жидкости меняется в зависимости от температуры, поэтому замеры тока проводят только при достижении рабочей температуры +45∘C.
- Даже один пузырек воздуха под полусферой может увеличить время прихода в меридиан на 2–3 часа.
- Наконец, ток запуска (Istart) всегда в несколько раз выше рабочего, что требует проверки надежности контактов питания перед каждым стартом.
Затягивайте крышку полусферы исключительно с использованием динамометрической отвертки с ограничением крутящего момента, чтоб плотно закрутить контейнер и обеспечить герметичность, но - в то же время - не выломать посаженные в пластик латунные гайки.
Какие параметры тока считаются нормой после запуска
После прихода в меридиан рабочий ток гиросферы должен стабилизироваться в диапазоне 0.15–0.35 А, а любые отклонения сигнализируют о загрязнении жидкости.
Номинальные электрические параметры
| Параметр | Значение для Anschütz Standard 22 | Значение для Yokogawa CMZ-900 | Последствия отклонения |
|---|---|---|---|
| Рабочий ток (Imain) | 0.28 – 0.32 A | 0.18 – 0.22 A | Рост тока = загрязнение / Падение = утечка |
| Ток помпы (Iprump) | 0.8 – 1.1 A | Статическая система | Износ подшипников помпы или засор фильтра |
| Время прогрева | 3.5 – 5 часов | 4 – 6 часов | Ошибка курса до 2 градусов при недогреве |
Что делать, если гирокомпас не приходит в меридиан в нормативное время
Если через 6 часов после запуска ошибка курса превышает 5 градусов, необходимо проверить уровень жидкости, наличие воздушных пробок и состояние ремней следящей системы.

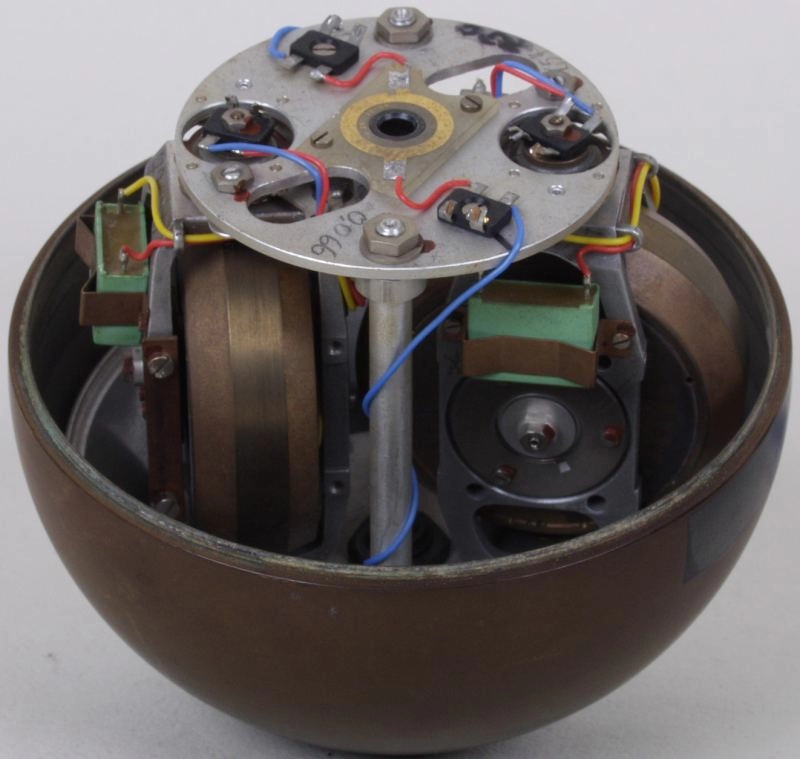

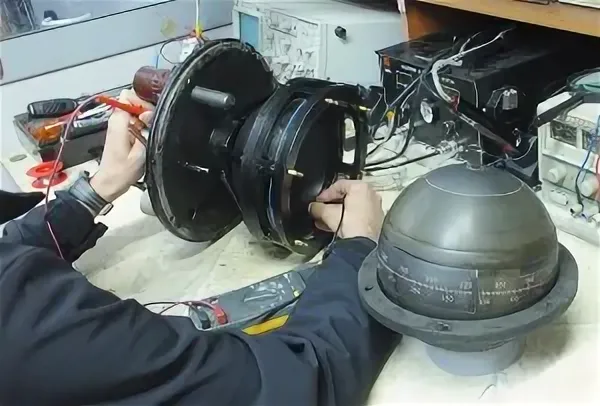

Гиросфера в разборе
Фатальные ошибки при обслуживании гирокомпаса
Первая ошибка — это использование аптечного дистиллята вместо сертифицированного из сервисного набора. Мотив прост: сэкономить на сервисном комплекте.
Цена ошибки: внеплановый сервис из-за быстрой коррозии электродов.
Вторая ошибка — игнорирование замены резиновых уплотнений. Инженеры часто оставляют старые O-rings, считая их еще нормальными.
Цена ошибки: утечка жидкости в рейсе, перегрев сферы и выход из строя.
Третья ошибка — встряхивание контейнера с установленной сферой при транспортировке. Кажется, что жидкость демпфирует удары, но на деле инерция сферы разбивает центрирующую иглу.
Цена ошибки: мгновенная потеря ориентации в море и траты на ремонт.
Как студенту и молодому инженеру быстро освоить устройство гирокомпаса
Эффективное обучение персонала начинается с формирования привычки анализировать не только активные сбои, но и тренды изменения рабочих токов в ежедневном журнале. Ключевым является понимание того, что в гиросфере электрические параметры тока напрямую зависят от химической чистоты среды.
Инженер должен уметь сопоставлять температуру в помещении гиропоста с временем прогрева прибора, понимая, что вязкость жидкости — это переменная величина. Отработка навыков чистки электродов должна проводиться на списанных узлах, чтобы исключить риск нанесения царапин на реальное оборудование. Важно внедрить культуру «акустической диагностики», когда электромеханик способен по характеру шума при запуске определить износ подшипников или биение ротора помпы. Стажеры обязаны знать расположение точек отключения питания 24В и 220В, чтобы в экстренной ситуации предотвратить механическое разрушение гиросферы. Только через понимание физики прецессии и электрохимических реакций персонал становится способен предотвратить аварию до ее фактического наступления.
