Подключение АИС ТРАНЗАС Т105 к компьютеру

Есть 2 варианта:

ВАРИАНТ 1

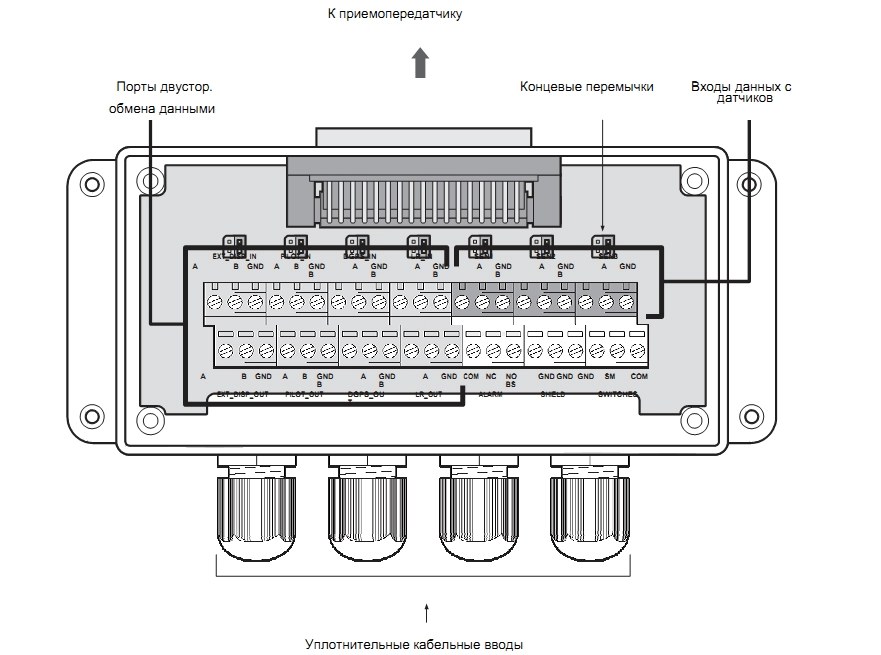

В клеммной коробке АИС 105 класса А имеются порты для подключения входов внешних сенсоров и выхода на внешние устройства

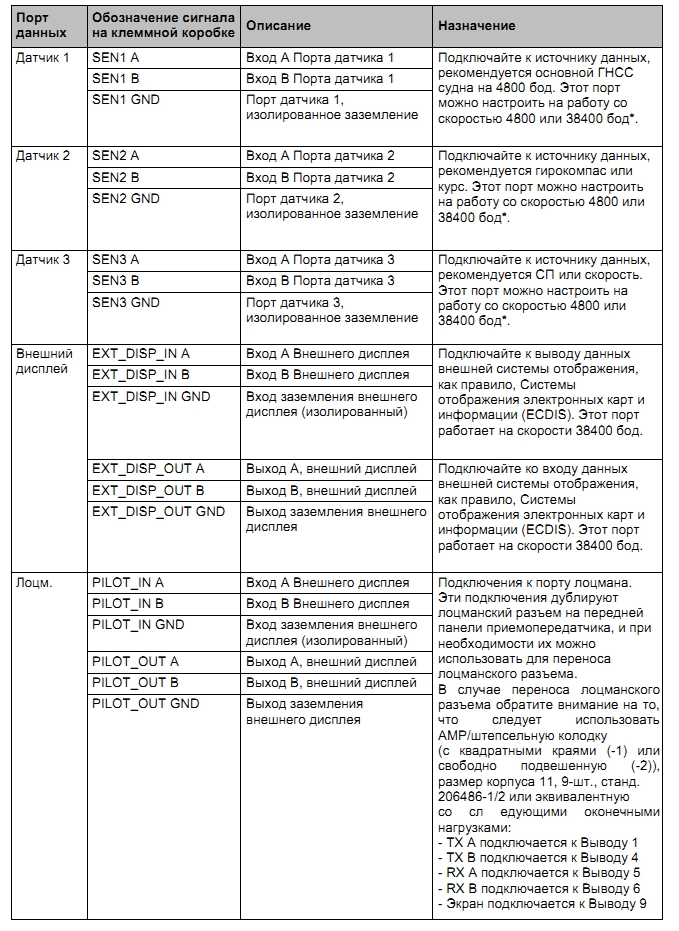

Соответственно есть входы, есть выходы. По требованию регистров к АИС подключаются гирокомпас (можно вместе, можно отдельно завести ROT - угловую скорость поворота с гирокомпаса) и GPS (позиция, время, SOG - скорость относительно грунта, COG - курс относительно грунта. Ниже таблица для разводки входов и выходов с указанием портов:


Для подключения внешнего устройства (компьютера или ЭКНИС, например) используется порт "Внешний дисплей".

ВАЖНО: При подключении нескольких внешних устройств рекомендуется устанавливать NMEA разветвитель для усиления сигнала и предотвращения выхода из строя порта

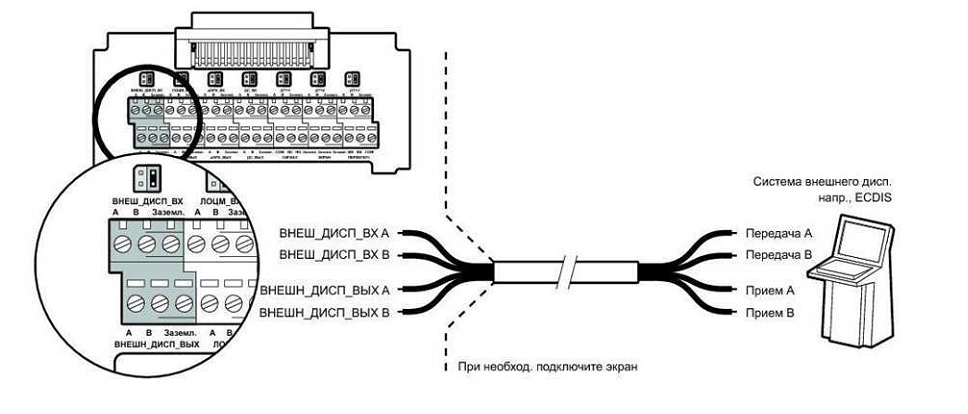

Пример  подключения  внешнего  дисплея  представлен  ниже на рисунке. Для  определения  линии  сигналов  «А»  и  «В»

используйте  цифровой  вольтметр  для  измерения  напряжения  на  линии  сигнала  по  отношению  к
земле.  Если  вольтметр  показывает  отрицательное  напряжение,  то  линия,  на  которой  проводится
измерение,  относится  к  категории  «А»,  положительное  напряжение  свидетельствует  о  сигнальной

линии «B». Если вольтметра нет - просто подключите к устройству и проверьте правильность поступления данных, если данные не поступают - поменяйте полярность.

В  клеммной  коробке  имеются  перемычки  для  выбора  альтернативной  конфигурации  оконечных
устройств  для  подключения  ввода  данных  с  дистанционного  оборудования.  Имеются  следующие
варианты конфигурации оконечных устройств:

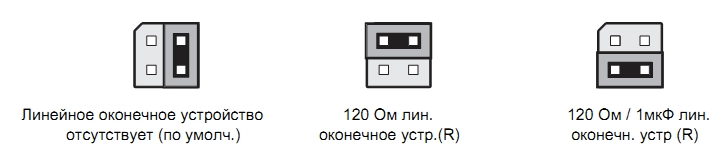

  • R   оконечное устройство на 120 Ом, рекомендуется для кабеля длиной свыше 10 м.
  • RC   120 Ом по пер.т. / оконечное устройство на 1 мкФ. Не используется.
  • Нет   оконечное устройство отсутствует, рекомендуется для короткого кабеля, длина которого менее 10 м (если входит в комплект поставки).
Выберите  подходящий  вариант  оконечного  устройства  для  подключения  ввода  данных,  используя
перемычку рядом с клеммой ввода данных в клеммной коробке. Положения перемычек для каждого
варианта оконечного устройства


ВАРИАНТ 2

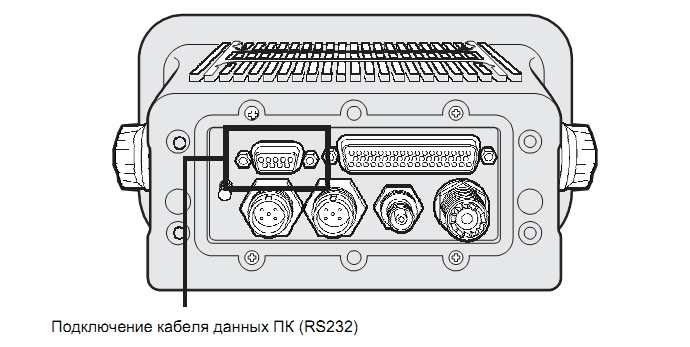

На  задней  панели  приемопередатчика  T105  находится  D-образный  разъем  на  9  контактов.  Этот разъем позволяет  непосредственно  подключаться  к  интерфейсу  персонального  компьютера
RS232  и  может  использоваться  для  установки,  диагностики  или  подключения  внешнего  дисплея.
Настройки  по  умолчанию  этого  интерфейса  позволяют  подключаться  к  ECDIS  или  системе
электронных карт и дублировать порт ‘Внешний дисплей’ клеммной коробки.


Порт RS232 является гальванически изолированным от входного источника питания.

Это значит, что никаких "лишних" воздействий на Ваш ПК и обратно оказываться не будет. Для примера - без гальванической развязки возможно, что при подключении сенсора курсор мышки хаотично прыгает по экрану.


Схема подключения к выводам Dобразного разъема на 9 выводов на задней панели
приемопередатчика:

1 Не используется

2 Передача RS232.

3 Получение через RS232

4 Не используется

5 Заземление RS232

6 Не используется

7 Не используется

8 Не используется

9 Не используется
