AIS FA-100. Подключение АИС к компьютеру

Есть 2 варианта подключения

ВАРИАНТ 1  самый простой


COM порт J2. Распайка стандартная. IEC-61162-1 стандарт имеется ввиду, что скорость передачи 4800 бод

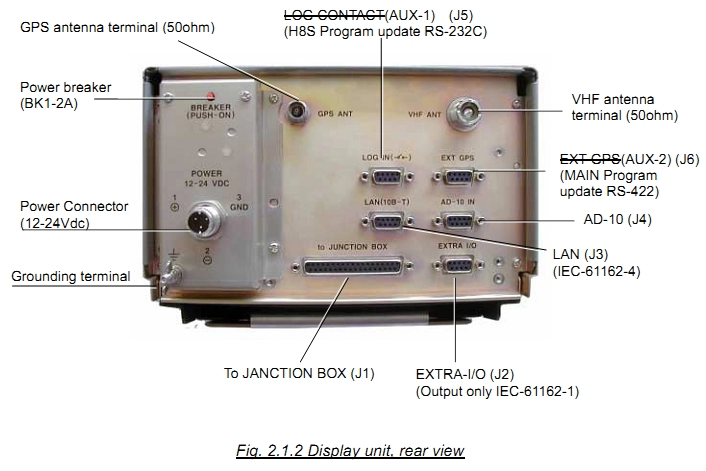

Схема подключения к выводам Dобразного разъема на 9 выводов на задней панели
приемопередатчика:

1 Не используется

2 Передача RS232.

3 Получение через RS232

4 Не используется

5 Заземление RS232

6 Не используется

7 Не используется

8 Не используется

9 Не используется


ВАРИАНТ 2

Находим вот такой блок
JB FA-100.jpg
Открываем и смотрим на плату. У каждого коннектора написано для чего он, на крышке также имеется распайка.

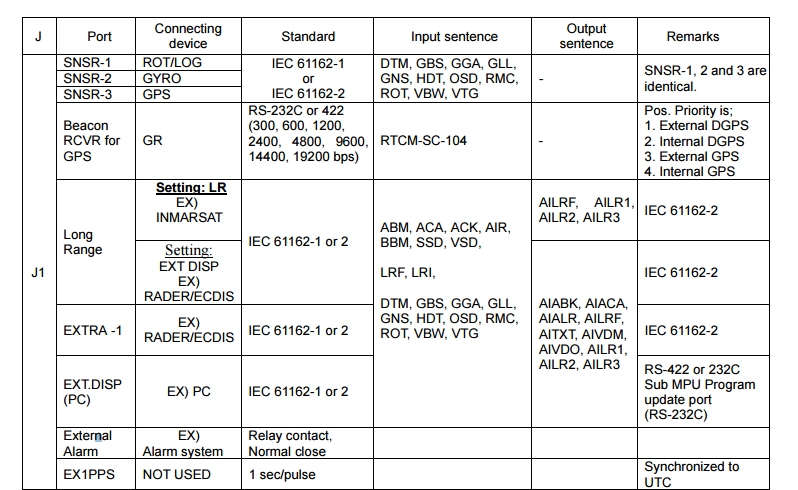

Соответственно порты:

  • EXTRA -1
  • EXT.DISP (PC)
  • Long Range

Для  определения  линии  сигналов  «А»  и  «В»

используйте  цифровой  вольтметр  для  измерения  напряжения  на  линии  сигнала  по  отношению  к
земле.  Если  вольтметр  показывает  отрицательное  напряжение,  то  линия,  на  которой  проводится
измерение,  относится  к  категории  «А»,  положительное  напряжение  свидетельствует  о  сигнальной

линии «B». Если вольтметра нет - просто подключите к устройству и проверьте правильность поступления данных, если данные не поступают - поменяйте полярность.

ВАЖНО: При подключении нескольких внешних устройств рекомендуется устанавливать NMEA разветвитель для усиления сигнала и предотвращения выхода из строя порта

ЕЩЕ ВАЖНЕЕ: Для нарушений в работе оборудования рекомендуется, чтобы данную работу выполнял специалист.
