Intellian v85NX

Intellian v85NX
Сертификат
  • РМРС
  • -

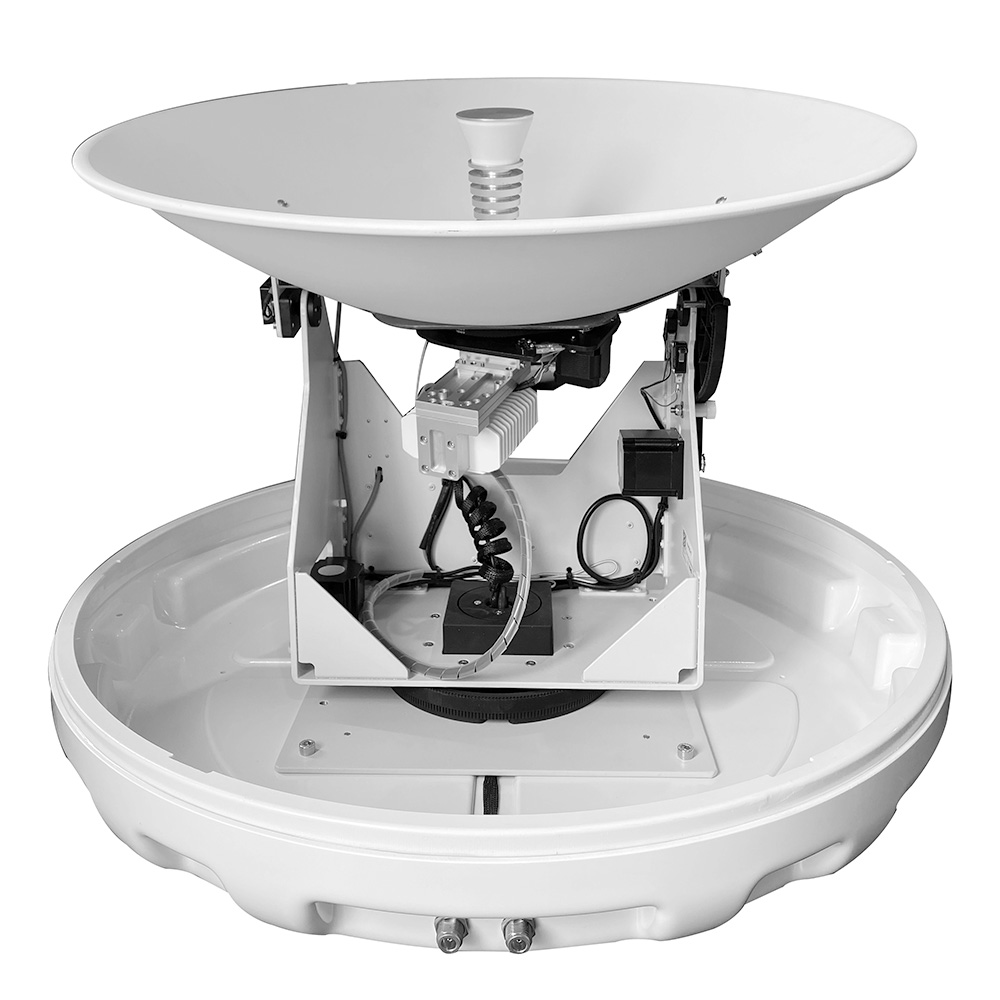

Intellian v85NX - первая в мире трансформируемая антенна диаметром 85 см с диапазоном частот от Ku до Ka. Благодаря модульной конструкции антенна легко ремонтируется в случае поломок. Это стало возможно благодаря простой замене 13 основных частей, смена которых может устранить большинство потенциальных проблем. Таким образом повысилась надежность и простота обслуживания. Высокоэффективная конструкция Intellian v85NX обеспечивает лучшую производительность по сравнению с другими системами класса "меньше 1 метра". Благодаря компактным размерам антенну удобно устанавливать на небольших судах.


Технические характеристики.

Над палубой
 Высота обтекателя  123 см
 Диаметр обтекателя   113 см
 Вес пустого купола  25 кг
 Диаметр отражателя  85 см
 Вес ADU  96 кг
 Платформа  3-х осевая
 Диапазон Азимута  не ограничен
 Угол   -20°... +115°
 Диапазон регулировки кроссполяризации
 ±37°
 Точность стабилизации  0.2° (при максимальном движении судна)
 Частота передатчика  13.75 ~ 14.5 ГГц Ku-band
 Усиление передачи  40.7 дБи при 14.25 ГГц (без обтекателя)
 Частота приемника  10.7 ~ 12.75 ГГц Ku-band
 Усиление RX  38.9 дБи при 11.7 ГГц (без обтекателя)
 Соотношение G/T  18.3 дБ/К 12.75 ГГц (чистое небо, высота 30°)
 Мощность BUC  8 Вт, 16 Вт, 25 Вт (Опционально)
 LNB  Intellian PLL LNB
 Поляризация  Linear, Cross & Co-pol
 Антенный кабель  Коаксиальный кабель 50 Ом для Rx, Tx, FSK, Reference
 и питание от ACU до ADU

Блок управления антенной
 Размеры (ШxГxВ)  43.1 см x 35.0 см x 4.4 см
 Вес  5.2 кг
 Дисплей  256x64 OLED
 Интерфейс гирокомпаса   NMEA2000 / NMEA0183
 Интерфейс модема  Ethernet / RS-232C,-422C / I/O
 Протоколы модема  iDirect, Comtech, SatLink, Hughes, GILAT, Newtec
 Удаленное управление  Есть
 Wi-Fi  Есть (с адаптером Wi-Fi)
 Порт управления  Есть
 Intellian LAN Порт   Есть
 Питание  100~240 В AC, 50~60 Гц, 4 А



Сертификат РМРС
Сертификат РМРС Intellian v85NX
Документация
Брошюра Intellian v85NX
