Система приема внешних звуковых сигналов Unicont NS-201 (СПВЗС-201)
Система приема внешних звуковых сигналов Unicont NS-201 предназначена для ретрансляции принятого звукового сигнала в рубку судна с одновременной визуальной индикацией направления на источник этого сигнала относительно носа судна.
Внешние сигналы, принятые приемным блоком, поступают в модуль обработки, оцифровываются и ретранслируются через встроенный (и внешний, при наличии) громкоговоритель. Модуль обработки анализирует принятый звуковой сигнал по заданному алгоритму и подсвечивает на индикаторе сектор, указывающий направление на источник сигнала. Ширина сектора, указывающего направление, определяется расчётным способом и зависит от качества принятого микрофонами сигнала. Система подсвечивает сектор в течение 5 секунд после и до тех пор, пока сигнал (звуковое давление на микрофоны) не спадет ниже установленного порога чувствительности микрофонов системы.

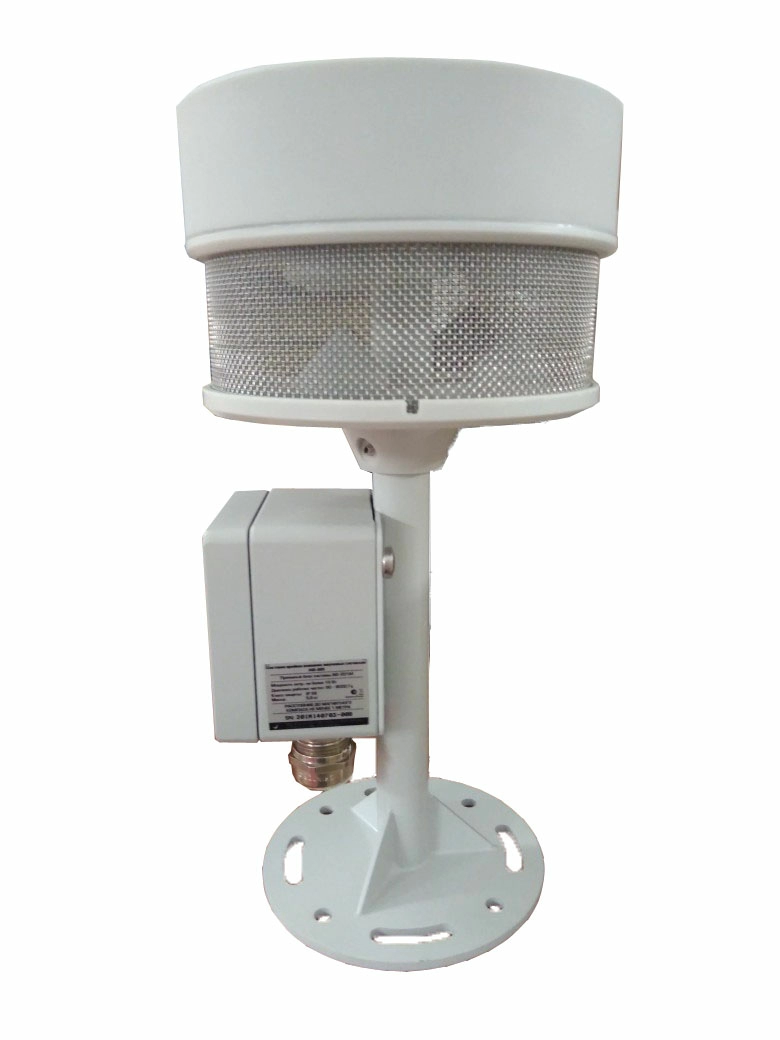

Центральный модуль NS-201CU представляет собой электронный модуль (с микроконтроллером), оборудованный встроенным динамиком, светодиодным индикатором и кнопками, позволяющими осуществлять основные настройки системы (громкость, чувствительность приемного блока и пр.). Приемный блок системы NS-201M представляет собой набор электродинамических микрофонов, сгруппированных в единую, защищенную от воды конструкцию, предназначенную для монтажа на открытую палубу.
Напряжение питания системы | 9.5 .. 36.0 В постоянного тока |
Потребляемая мощность | 12 Вт (макс) |
Метод определения направления на источник звука | фазовый |
Мощность громкоговорителя | встроенного - 5 Вт; внешнего - 15 Вт |
Количество используемых микрофонов | 3 (всенаправленные) |
Погрешность определения направления | ±25° (±7%) |
Шаг указателя индикатора направления | 15° |
Число целей обнаружения | 1 |
Сертификат:
-
РКО
-
РМРС
Доступно к заказу
Система приема внешних звуковых сигналов Unicont NS-201 (СПВЗС-201)
под заказ
Уточняйте стоимость у менеджеров
Документация:
-
Центральный блок NS-201CU
Приемный (микрофонный блок) NS-201M
