Радиолокационная станция Furuno FAR-2117-BB

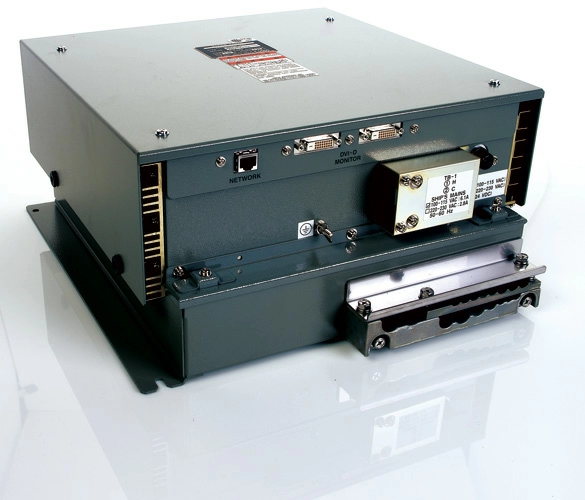

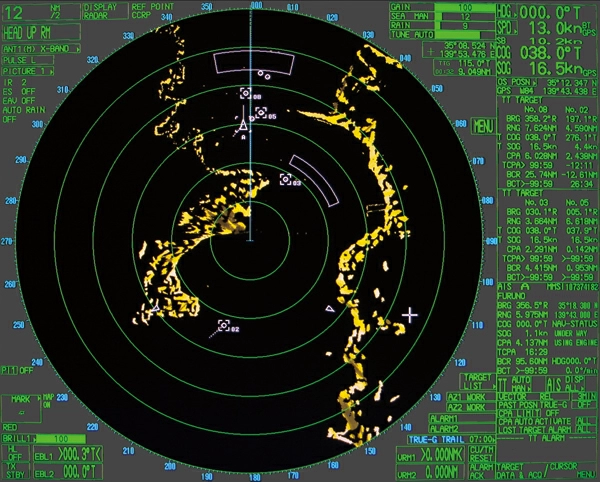

Furuno FAR-2117-BB - высокоточная радиолокационная система, работающая в частотных диапазонах X-band. Она предназначена для использования на крупных коммерческих судах и обеспечивает расширенные возможности обнаружения цели. FAR-2117 BB совместима с любым монитором SXGA (1280 x 1024) или с LCD-дисплеем. Подключение к SXGA-монитору высокого разрешения обеспечивает четкое изображение сигналов радара, которое представлено в выбираемых цветах с дневным и ночным фоном. Это позволяет использовать устройство с одинаковой эффективностью в любое время суток. Различные цвета назначаются для меток, символов и текста. Обнаружение цели улучшается за счет использования сложных методов обработки сигналов, таких как эхо-растяжение, среднее эхо-сигнал и функции защиты от помех.  Функции ARPA, целевой экран AIS, целевой трейл, наложение карт, могут улучшить эффективность и безопасность навигации. В сеть можно подключить до четырех радиолокационных станций без дополнительного устройства. Радар доступен с антенной 4, 6,5 или 8 футов. Различные опции меню можно легко выбрать с помощью трекбола. В памяти устройства могут храниться до 30 маршрутов и 200 путевых точек.

Особенности:

• Прогрессивная обработка эхосигнала для улучшения распознавания обстановки в штормовую погоду.
• Разработанный в соответствии с требованиями SOLAS для судов водоизмещением до 10000 рт.
• До четырех радаров может быть подключено в сеть без дополнительных устройств.
• Прокладка (слежение) за 100 целями, введенных вручную или автоматически.

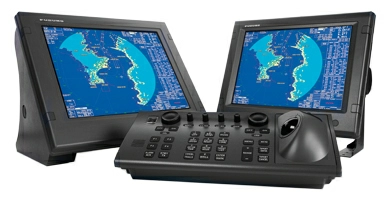

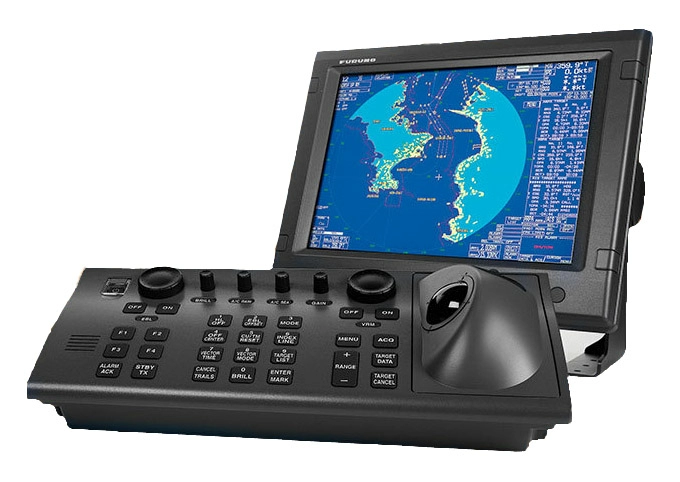

• Простота управления с помощью настраиваемых функциональных клавиш и трекбола.
•  Низкий уровень побочного излучения магнетрона.
• Отображение до 1000 целей AIS.

Технические характеристики:

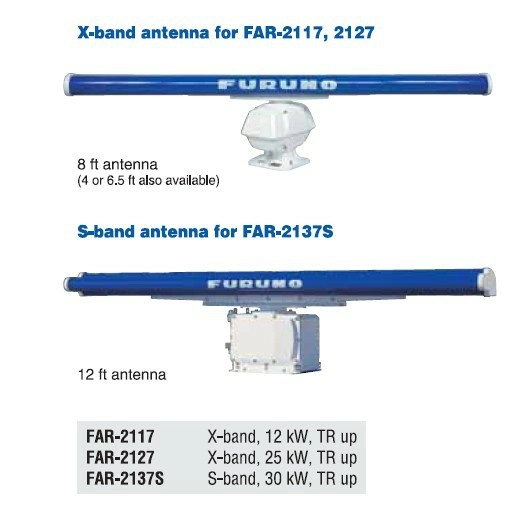

• Антенна     4 / 6,5 / 8 футов
• Диаграмма направленности    Гор.: 1,9° / 1,23° / 0,95°. Верт.: 20°
• Скорость вращения       24 об/мин / 42 об/мин / 21-26 об/мин / 45 об/мин
• Частота X-band: 9410 ± 30 МГц.
• Выходная мощность     12 кВт
• Шкалы дальности          0,125, 0,5, 0,75, 1,5, 3, 6, 12, 24, 48, 96 морских миль
• Длительность импульса и частота следования импульсов        0,07/3000 мкс/Гц, 0,07, 0,15/3000 мкс/Гц, 0,07, 0,15, 0,3/3000, 15000 мкс/Гц, 0,15, 0,3, 0,5, 0,7/3000, 1500, 1000 мкс/Гц, 0,5, 0,7, 1,2/1000, 600 мкс/Гц, 1,2/600 мкс/Гц
• Режимы отображения Head-Up, Course-Up, North-Up, North-Up TM
• АИС       До 1000 целей
• Питание              24 В пост.т. / 115/230 В перем.т. (процессор), 230, 380, 440 В перем.т. (антенна)
• Потребление   7,6 А / 8,8 А (процессор)
• Валовая вместимость судна      До 10000 р.т.
