Репитер LED

Обзор 360 градусов

НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Изделие предназначено для отображения данных поступающих от датчиков различных судовых систем в формате NMEA 0183.

Изделие может использоваться как:
• Репитер гирокомпаса;
• Репитер GPS компаса;
• Репитер эхолота;
• Репитер метеодатчика;
• Репитер лага.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Информационное сопряжение с оборудованием по трем асинхронным, последовательным, гальванически развязанным портам RS-422/232 (с поддержкой стандарта NMEA);
• Прием данных, поступающих по каждому из трёх портов (в формате NMEA);
• Возможность настройки скорости портов из меню настроек;
• Визуализацию на экране изделия информации, принимаемой с каждого порта, в цифровом виде;
• Возможность настройки количества одновременно отображаемых данных (максимум три);
• Возможность регулировки вручную уровня яркости экрана;
• Типы обрабатываемых сообщений: DBK, DBT, DPT, HDG, HDM, HDT, MTW,MWV, ROT, RSA, VBW, VDR, VHW, VLW, VPW, VTG, VWR, WCV, ZDA, ZFO, ZTG ;
• Питание репитера 12-40В постоянного напряжения с гальванической развязкой.

Габаритные размеры репитера (LED)

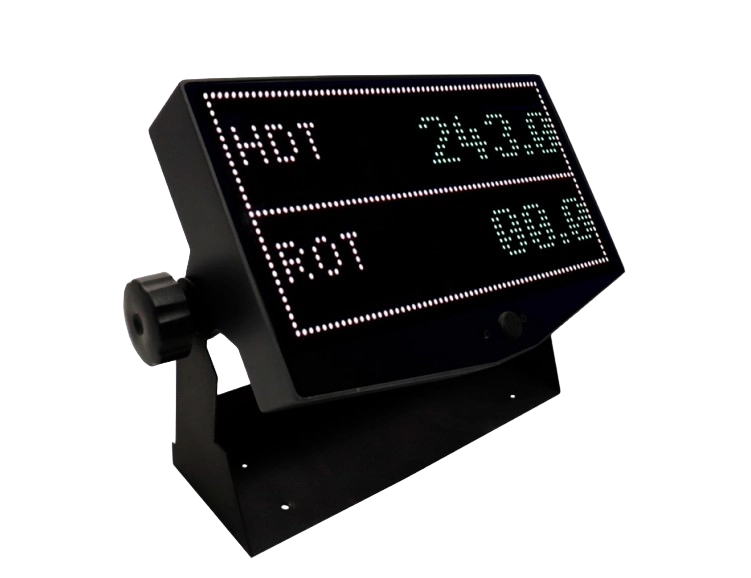

Изделие изготовлено в пластиковом корпусе, на задней стороне которого размещены 3 порта для подключения последовательного интерфейса RS-232/422 и порт для подключения кабеля питания. На лицевой стороне устройства, за защитным тонированным оргстеклом, расположена светодиодная RGBматричная панель размером 64х32 пикселя и организовано управление с помощью инкрементального энкодера. Крепление устройства осуществляется на металлический кронштейн с регулировкой угла наклона.
