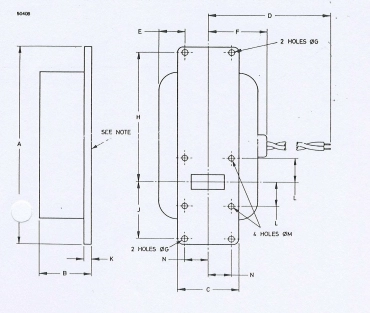

MG5238A/B X-Band Магнетрон
MG5238A/B X-Band Magnetron — усовершенствованная версия MG5196A/B, магнетрон, выполненный в соответствии с технологией e2V, что гарантирует безопасность в обращении и эксплуатации. Магнетрон MG5238A/B X-Band работает в диапазоне частот 9445 ± 30 MГц.
Компактный, лёгкий, с фиксированной частотой пульсации. Данное оборудование произведено по принципу максимального ограничения контакта с высоковольтными цепями ,все схемы высокого напряжения, а также клеммы скрыты. Встроена аварийная кнопка для отключения питания в случае сбоя устройства.
Отличие MG5238B от MG5238A - не смотря на общую идентичность в магнетроне MG5238B нагреватель и катодные клеммы оснащены заглушками.
Технические характеристики:
- Рабочая частота - 9445 ± 30 МГц
- Максимальная пиковая мощность - 4.0 кВТ
- Соединительное устройство - IEC UBR100
- Охлаждение - естественное
- Катод с косвенным нагревом
- Нагреватель напряжения - 6,3 В
- Ток нагревателя - 6,3 V - 0,5 А
- Вес - 0.7 кг
- Монтажное положение - Любое
- Минимальный зазор - 50 мм
- Анодный ток (пиковое значение)- 6.0 10 А
- Потребляемая мощность (пиковая) - 75 кВт
- Потребляемая мощность (в среднем) - 85 Вт
- КСВ 1.5 : 1
- Продолжительность импульса - 1,0 мс
- Нагрев катода - 30 с
| Дополнительная информация |
| Сводная таблица магнетронов |
| Магнетроны для радаров в наличии на складе |
| Как заменить магнетрон на РЛС |
Доступно к заказу
