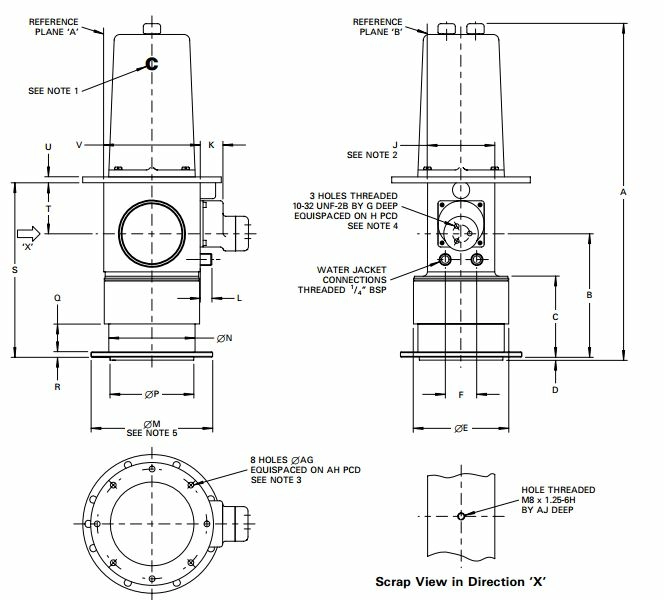

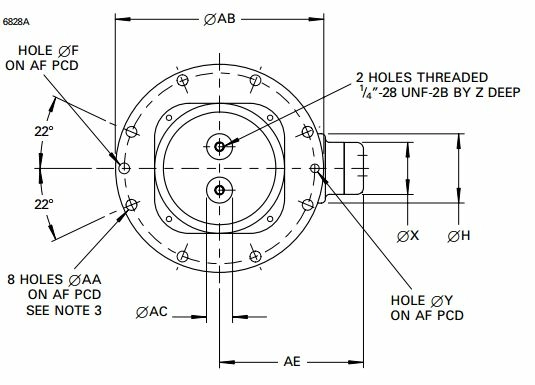

Магнетрон MG2025
Магнетрон MG2025 с диапазоном частот 2993 - 3002 МГц и максимальной выходной мощностью 2600 кВт предназначен, главным образом, для линейного ускорителя. Магнетрон предназначен для использования с отдельным постоянным магнитом или электромагнитом.
Магнетрон MG2025 охлаждается водой и имеет встроенный ненамокающий чехол. Рекомендуемый расход воды составляет 5 литров в минуту или больше; этой скорости потока будет необходимо дать давление около 1,25 кг / см2. Температура воды на выходе не должна превышать 50 C.
Магнетрон MG2025 безопасен в обращении и эксплуатации, при условии, что соблюдаются соответствующие меры предосторожности, указанные в документе.
Технические характеристики:
- Максимальное анодное напряжение - 48 кВ
- Максимальный анодный ток -110 A
- Входная мощность - 6,0 кВт
- Продолжительность импульса - 5.0 мс
- Скорость нарастания напряжения импульса - 120 кВ / м
- Диапазон воспроизводимых частот : 2993 до 3002 МГц
- Максимальная выходная мощность - 2,6 МВт
- Напряжение нагревателя - 8.5 В
- Максимальный ток нагревателя - 20 А
- Вес - 8 кг
