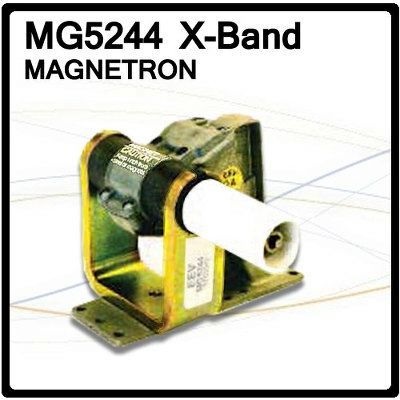

Магнетрон MG5244 X-Band

Компактный, прочный, легкий, магнетрон MG5244 X-Band с фиксированной частотой импульсов, предназначенный для применения в морских радарах. Cнижение напряжения накала не требуется при любом значении входной мощности. Для оптимальной производительности напряжение накала должно быть в указанных пределах.

Магнетрон MG5244 X-Band заменяет модели магнетронов 2J42 и M503A.

Технические характеристики:

• Рабочая частота:  9375 + 30 МГц
• Пиковая мощность: 12,5 кВт
• Напряжение нагревателя: 6,3 V
• Ток нагревателя при напряжении 6,3 В : 0,5 А
• Минимальный зазор в 50 мм должен поддерживаться между магнетроном и любыми магнитными материалами.

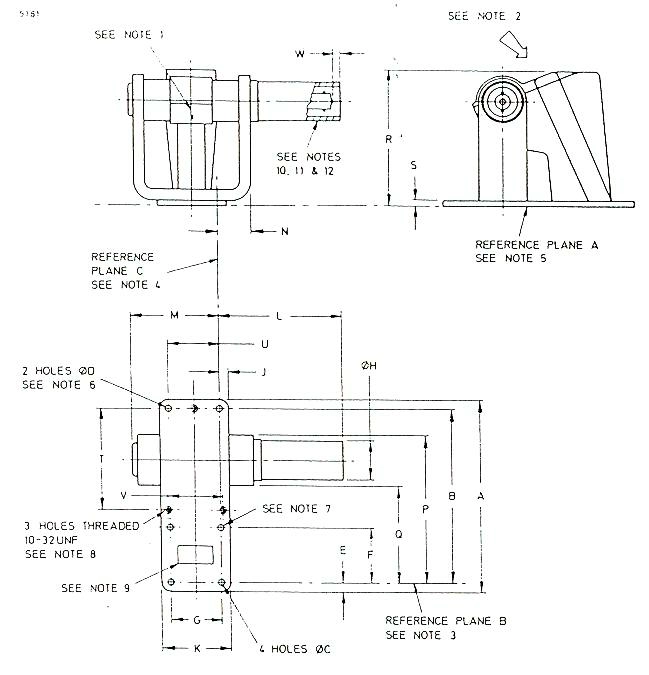

Условные обозначения на схеме:

А 113. 11 ± 0 38 мм

B 104.2 мм

С 4.32 ± 0.08 мм

D 4.45 ± 0.08 мм

Е 4.37+0.41 мм

F 32.51 ± 0.10 мм

G 30.99 ±0.10 мм

Н 25.40 мм max

J 5.16 ±0 38 мм

К 41.28 ± 0.38 мм

L 74.60 ± 3.18 мм

М 55.58 мм max

N 30.18 мм max

Р 101.6 мм max

Q 49 23 мм min

R 84.15 мм max

S 3 18 мм

Т 60.78 мм

U 30.99 мм

V 31.75 мм

W 3 18 мм max
