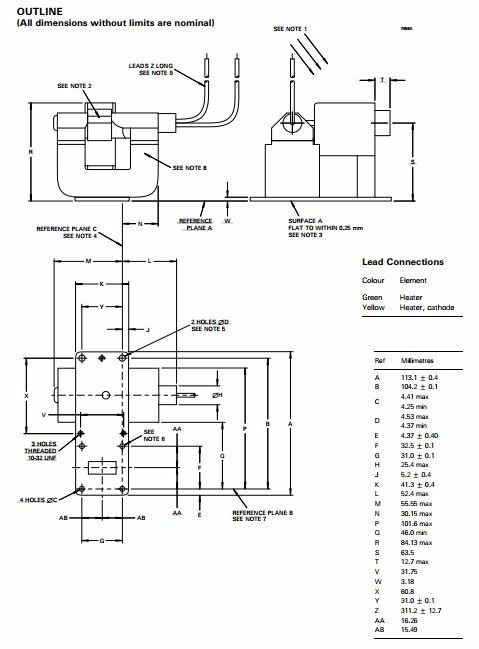

M5187F X-Band Магнетрон

Под заказ

Уточняйте стоимость у менеджеров

Документация

data sheet 'M5187F X-Band Magnetron'

Магнетрон M5187F X-Band с фиксированной частотой пульсаций работает в диапазоне частот 9410 ± 30 MГц. Усовершенствованная версия магнетрона M515. M5187F X-Band произведен по принципу максимального ограничения контакта с высоковольтными цепями и схемами высокого напряжения, клеммы скрыты. Оснащен аварийной кнопкой для отключения питания в случае сбоя устройства.

Дополнительная информация
Сводная таблица магнетронов
Как заменить магнетрон на РЛС

Рабочая частота	9410 ± 30 МГц
Максимальная пиковая мощность	25 кВт
Муфта	UG-40B / U (НАТО S.N. 5985-99-083-0051)
Охлаждение	Естественное
Тип катода	С косвенным нагревом
Напряжение нагревателя	6,3 В
Ток нагревателя	0,55 А
Вес	1,5 кг
Монтажное положение	Любое
Минимальный зазор	50 мм
Время нагрева катода	60 секунд
Анодное напряжение	5,7 - 6,9 кВ
