Магнетрон M118
M118 - магнетрон Х-диапазона, предназначенный для работы на частотах от 8,5 ГГц до 9,6 ГГц с максимальной выходной мощностью 40 кВт. Качество магнетрона постоянно проверяется производителем.
Напряжение нагревателя должно быть уменьшено в течение 3 секунд после приложения высокого напряжения. Для средней входной мощности более 150 Вт, напряжение нагревателя должно быть уменьшено до 0 В.
Технические характеристики:
- Напряжение нагревателя: 6,3 В
- Ток нагревателя: 1,0 A
- Минимальное время предварительного прогрева - 120 сек
- Максимальное анодное напряжение - 16 кВ
- Максимальный ток анода - 16 A
- Длительность импульса - 1,0 мкс
- Температура анода - 150 °C
- Вес - 2,3 кг

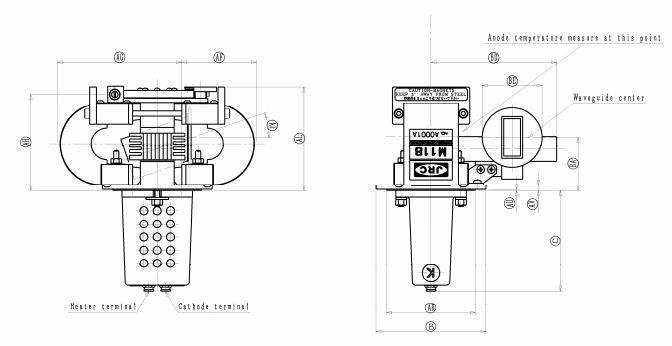

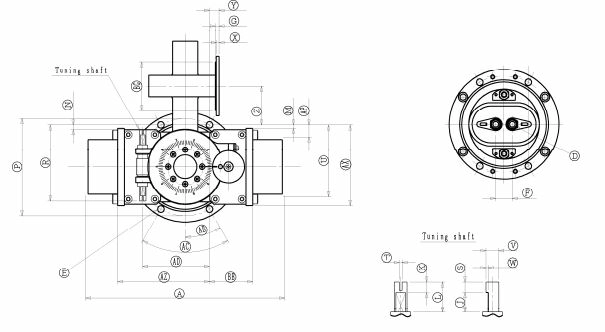

| Символ | Min | Max | |||
| A | - | 150.8 | |||
| ** B | ?81.8 | ?83.3 | |||
| ** C | 74.2 | 77.4 | |||
| D | ?4.16 | ?4.42 | |||
| E | ?4.82 | ?4.98 | |||
| F | 12.45 | 12.95 | |||
| ** G | 3.2 | ||||
| ** J | 5.0 | ||||
| ** K | 2.8 | 3.3 | |||
| ** L | 11.15 | ||||
| M | 1.1 | - | |||
| N | 2.85 | 5.87 | |||
| P | ?72.87 | ?73.18 | |||
| R | 56.47 | 57.99 | |||
| ** S | 3.8 | ||||
| ** T | 1.1 | ||||
| U | - | 55.6 | |||
| ** V | ?4.74 | ?4.81 | |||
| ** W | 3.96 | ||||
| X | 2.03 | 2.29 | |||
| Y | 6.63 | 7.64 | |||
| Z | 29.8 | 30.8 | |||
| ** AB | 30° | ||||
| AC | 59°48? | 60°12? | |||
| AD | 49.63 | 50.39 | |||
| AF | - | 57.2 | |||
| AG | - | 93.7 | |||
| AH | 72.0 | 73.0 | |||
| ** AJ | 18°42? | ||||
| ** AL | - | 78.2 | |||
| AP | 7.8 | - | |||
| ** AR | ?66.5 | ?66.8 | |||
| AU | 0.6 | 1.0 | |||
| AV | 3.96 | - | |||
| AX | - | 6.23 | |||
| AZ | - | 70.6 | |||
| BA | 39.17 | 40.19 | |||
| BB | - | 34.1 | |||
| BD | - | 99.2 | |||
| BE | ?44.27 | ?44.63 | |||
| BG | ?36.53 | ||||
