Магнитный компас Азимут-КМ05Д

Азимут-КМ05Д 1
Предназначен для определения курса судна во всех районах плавания, в том числе, в зонах высоких широт с горизонтальной составляющей магнитного поля более 3 мкТл, что для северных районов составляет до 84°N.

Особенности:
  • встроенная цифровая гироскопическая система автоматической коррекции курса, обеспечивающая стабилизацию его показаний в условиях качки и рыскания судна с выдачей информации на цифровой дисплейный репитер
  • компенсаторы полукруговой, креновой, четвертной и широтной девиации
  • телеметрическая передача магнитного курса
  • возможность автоматического ввода поправки на магнитное склонение от приемников GPS и ГЛОНАСС
  • приборы компаса не требуют амортизации и специального охлаждения

Характеристики:
Диаметр картушки

125 мм

Цена деления шкалы

Погрешность от трения

±(3/В1)
Угол прокачки по осям

до ±45°

Погрешность указания курса при эксплуатации в диапазоне широт от 85º северной широты до 80º южной широты:
На ходу при отсутствии качки:
  • при H ≥ 7,96 А/м

в пределах ± 1°

  • при 4,78 А/м ≤ Н≤ 7,96 А/м

в пределах ± 2°

  • при 2,39 А/м ≤ Н ≤ 4,78 А/м

в пределах ± 3

  • при 1,59 А/м ≤ Н ≤ 2,39 А/м

в пределах ± 5°

(где Н – горизонтальная составляющая напряженности магнитного поля Земли)
при качке во всех направлениях с амплитудой до ± 22,5º с периодом от 6 до 15 с.

в пределах ± 5°

Рабочая температура
(для прибора КМД)


от - 40° до +55°С

Рабочая температура
(для остальных приборов)


от - 15° до +55°С

Интерфейс – RS-422, RS-232, IEC61162-1 (NMEA 0183  версия 2.2)

HDHDG, HDHDT

Электропитание от бортовой сети  50ГЦ 220 В или =24В
Потребляемая мощность

не более 20 Вт


При необходимости использования в высоких широтах поставляется с системой автоматической коррекции.

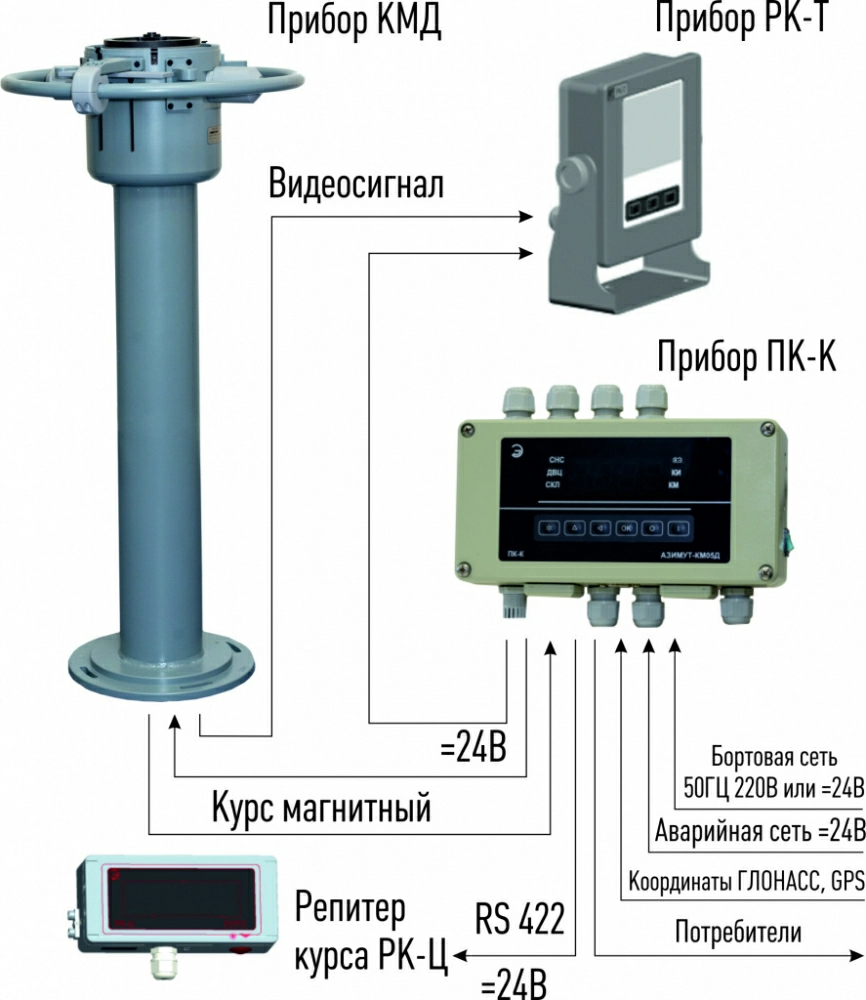

Комплект поставки изделия «Азимут-КМ05Д» включает:

  • магнитный компас на высоком нактоузе
  • репитер телеметрической (телевизионной) дистанционной передачи курса
  • прибор комбинированный компаса.

По требованию заказчика комплект поставки магнитного компаса может быть дополнен:

  • цифровыми репитерами курса с соединительным ящиком
  • сетевым фильтром
  • комплектом ЗИП (включает запасной котелок компаса).

Сертификат:
  • РКО
  • РМРС
Доступно к заказу

Магнитный компас Азимут-КМ05Д

под заказ
Уточняйте стоимость у менеджеров
