Автопилот Raymarine Evolution

под заказ
Уточняйте стоимость у менеджеров
Документация:

Raymarine Evolution - комплекты оборудования автопилота, способные с высокой точностью управлять судном. Отличаются простотой установки и отсутствием необходимости сложной настройки и калибровки. С помощью правильно подобранных компонентов, оборудование автоматически адаптируется к типу рулевого управления судна без вмешательства со стороны пользователя.

Автопилот способен анализировать изменения окружающей среды и моментально просчитывать, и принимать команды рулевого управления, достигая максимальной производительности, экономии времени и топлива.

Возможны три режима работы: гоночный, круизный и прогулочный. Устройство способно гарантировать точную и уверенную поддержку заданного курса, независимо от скорости судна и погодных условий.

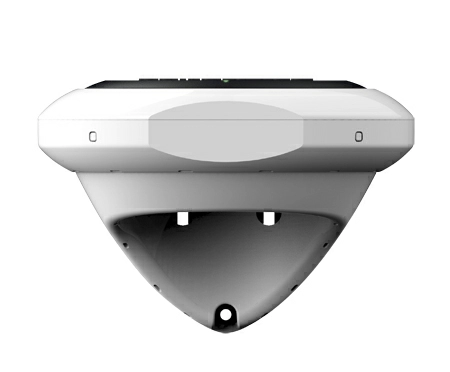

В центральном блоке каждой системы Evolution находится 9-ти остный датчик (EV-сенсор). Его функцией является контроль судна во всех трех измерениях: отслеживание курса, дифферент и рысканье. Датчик выполнен в прочном водонепроницаемом корпусе, соответствующем стандарту IPX7, для установки его на судне в любом удобном месте - не зависимо: под или над палубой. Датчик просто подключается к пульту управления и обеспечивает динамическую точность измерений в пределах 2 градусов при любых погодных условиях. А также передачу быстрых и надежных данные о курсе для MARPA для отображения на многофункциональных дисплеях Raymarine.

Блок управления автопилота (ACU) обеспечивает стабильную работу и питание авторулевого через шину SeaTalk. Для каждого решения Evolution подбирается ACU, соответствующий типу рулевого погодных управления:

тип ACU

Поддерживаемые типы систем управления судном

ACU-100

На штурвал, на румпель, на гиронасос

ACU-200

На гидравлические, линейные и поворотные механические приводы

ACU-300

Для электромагнитных  систем рулевого управления и постоянно работающих гидравлических насосов

ACU-400

На гидравлические, линейные и поворотные механические приводы

Системы управления курсом судна Raymarine Evolution поставляются двух типов:

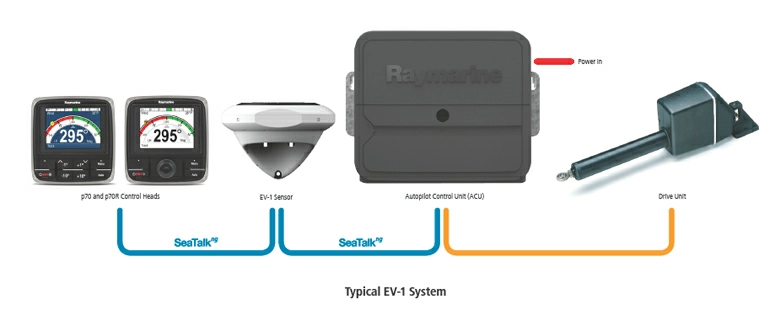

  • EV-1. Состоит из дисплея управления (p70), EV-сенсора, привода и блока управления приводом.
  • EV-2. Предназначен для систем Drive-by-Wire. Сенсор EV-2 подключается к шине SeaTalk и шине CAN рулевой системы, такой как: ZF Pod Drives, Yamaha Helm Master, Volvo IPS, Optimus и т.п.

Управление системы может осуществляться с дисплея p70 или p70R, входящих в комплект, либо напрямую с общего судового многофункционального дисплея.
