Система обнаружения дыма SDS-2/6

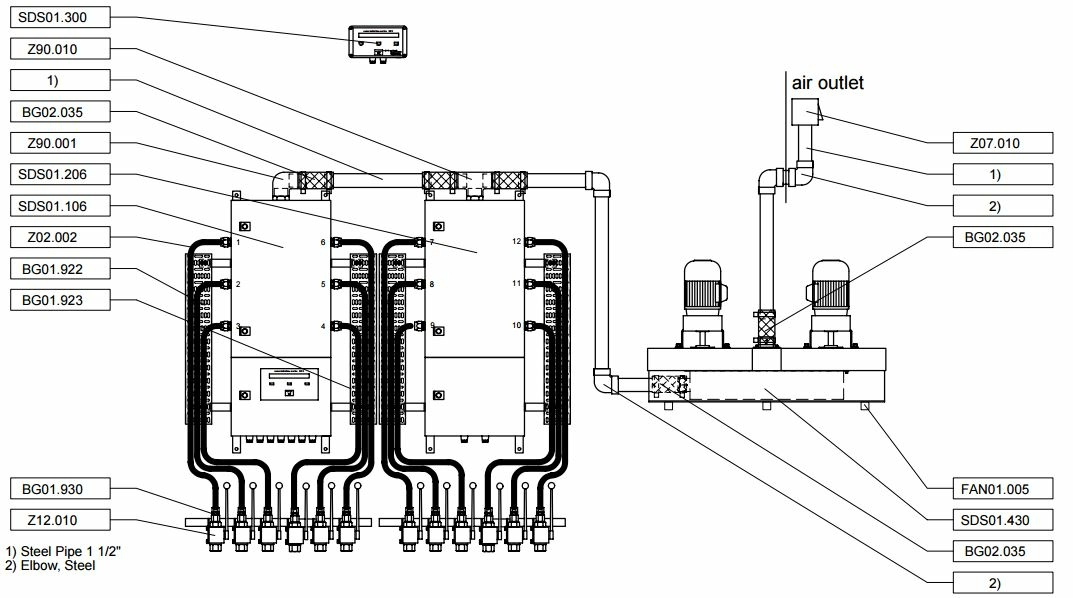

Компоненты для системы обнаружения дыма

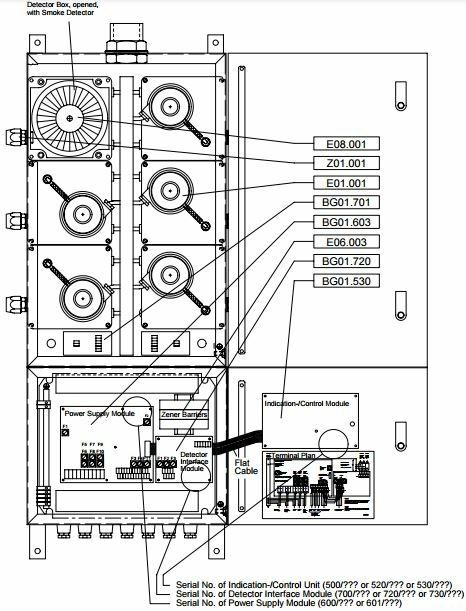

Номер статьи и номер серии компонентов панели обнаружения дыма

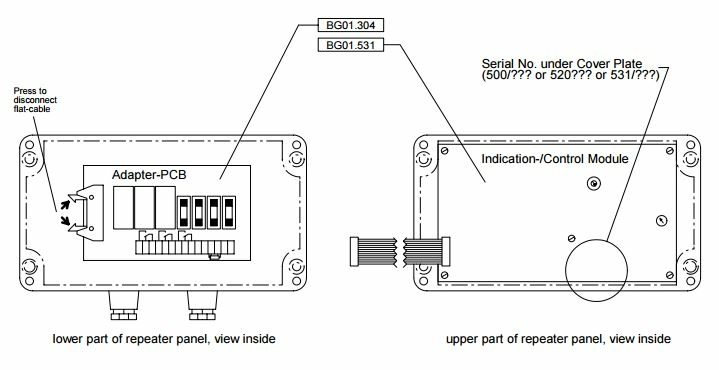

Компоненты для панели повторителя





Tип Версия            Запчасти                  Оборудование
SDS-M0420 От 420.0010
  • Двигатель: Elektror, Art.No. FAN01.002-Nicht Mehr lieferbar
  •   Конденсатор: Тип 20?F, Art.No. FAN01.003
  •    Альтернатива: Хеннинга, Art.No. FAN02.122 (9кг)
  •   Конденсатор: Тип 12?F, Art.No. FAN02.115
  •   Клиновой ремень: Art.No. FAN01.006
  •   Рабочее колесо: Art.No. FAN02.019
  •   Мотор: Art.No. FAN02.213
  •   Подшипник: Тип: 6202-2ZC3 Art.No. FAN01.004
  • Тип: 6205-2ZC3 Art.No. FAN01.010
  • Альтернатива: Модуль включает 1 двигатель с держателем, рабочее колесо и клиновой ремень ст. No. FAN01.001
Клиновой ремень привода 60 кг
SDS-M0430 230V (50kg) Version 1:
430.0010 to
430.1530
  • Двигатель: EMOD, Art.No. FAN02.100 *)
  •  Конденсатор: Тип 16?F, 450V AC, Art.No. FAN02.111
  •  Рабочее колесо: Art.No. FAN02.004 - больше не доступен. Альтернатива: Art.No. FAN02.015
  • Мотор Организатор: Art.No. FAN02.003 **)
  •  Подшипник: Тип: 6202-2RS1 Art.No. FAN02.029


Version 2:
430.1540 to
430.5290
  • Двигатель: Тип EMOD, Art.No. FAN02.100 *)
  •  Конденсатор: Тип 16?F, 450V AC, Art.No. FAN02.111
  • Рабочее колесо: Art.No. FAN02.004 - больше не доступен. Альтернатива: Art.No. FAN02.015
  • Мотор Организатор: Art.No. FAN02.003 **)
  •  Подшипник: Тип: 6202-2RS1 Art.No. FAN02.029

Version 3: От 430.5300
  • Двигатель: Тип Хеннинга, Art.No. FAN02.121
  • Конденсатор: Тип 10 мкФ, 450В AC, Art.No. FAN02.116
  •  Рабочее колесо: Art.No. FAN02.015
  •  Шаровой Подшипник: Тип 6202-2ZC3 Art.No. FAN02.036 Тип 6204-2ZC3 Art.No. FAN02.037
SDS-M0431 110V 431.010 до 431.160
  • Двигатель: Тип Хеннинга, Art.No. FAN02.131
  •  Конденсатор: Тип 40?F, 450V AC, Art.No. FAN02.114
  •  Рабочее колесо: Art.No. FAN02.015
  •  Шаровой Подшипник: Тип 6202-2ZC3 Art.No. FAN02.036 Тип 6204-2ZC3 Art.No. FAN02.037
SDS-M0440 230V От 440.1
  •  Двигатель: Тип Хеннинга, Art.No. FAN02.121
  •  Конденсатор: Тип 10 мкФ, 450В AC, Art.No. FAN02.116
  •  Рабочее колесо: Art.No. FAN02.018
  •  Шаровой Подшипник: Тип 6202-2ZC3 Art.No. FAN02.036 Тип 6204-2ZC3 Art.No. FAN02.037
SDS-M0441 110V От 441.1
  • Двигатель: Тип Хеннинга, Art.No. FAN02.131
  •  Конденсатор: Тип 40?F, 450V AC, Art.No. FAN02.114
  •  Рабочее колесо: Art.No. FAN02.018
  •  Шаровой Подшипник: Тип 6202-2ZC3 Art.No. FAN02.036 Тип 6204-2ZC3 Art.No. FAN02.037



*)  Тип двигателя больше не доступен.
  Альтернативное Deliverable расположение, содержащее с
  FAN02.121 + FAN02.006 + FAN02.015 + FAN02.023 + FAN02.035 + MET01.020 + MET01.021 (Siehe ННР.)
**) Держатель двигателя больше не доступен.
  Примечание:
  Замена шаровых опор держателя двигателя затруднено и вряд ли будет сделано без специальных инструментов. Извлечение крыльчатки может привести к неуравновешенности, которая может создавать вибрации.
  Повреждение подшипников, если они не сбалансированы снова.
  Альтернатива: Смонтированный модуль вождения, Art.No. BG01.400, совместно с 8, 9, 10, 11, 12. (12кг)

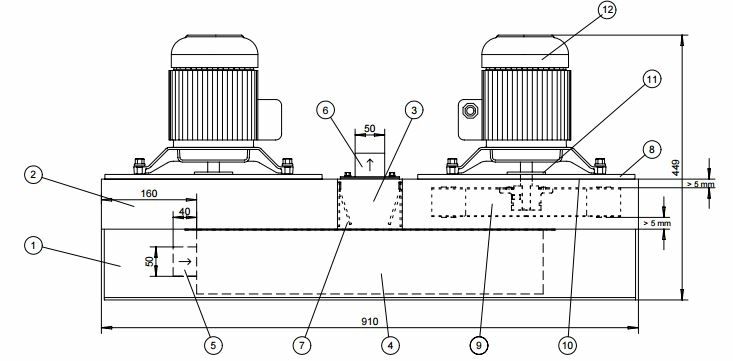

Блок вентилятора, вид cпереди



1 Угол монтажа
2 Корпус рабочего колеса
3 Воздух на выходе коллектора
4 Коллектор воздухозабора
5 Воздухозабор
6 Воздух на выходе
7 Обратный клапан
8  Заглушка
  Art.No. FAN02.006
9 Вентилятор
  Art.No. FAN02.015
10 Плоская прокладка
  Art.No. FAN02.023
11а Уплотнение Art.No. MET01.035
11b опорное кольцо Art.No. MET01.020
11c крышка Art.No. MET01.021
11d Винт Art.No. V01.042
12 двигатель аб / с серийным номером 430.5300: Art.No. FAN02.121
12аШариковый подшипник со стороны вала Тип 6204 2Z C3 Art.No. FAN02.037
12b Шариковый подшипник Тип 6202 2Z C3 Art.No. FAN02.036
Примечание (Art.No. BG 01,400): Предварительно смонтированный приводной модуль, состоящий из: Поз. 8, 9, 10, 11, 12 для преобразования от предыдущей к текущей версии.



Список комплектующих                           Система SDS-2/6                                                       SAFETEC

Тип

Замечания Изображение
BG01.304
PCB в панели повтоорителя с винтовыми клеммами для подключения кабеля и разъема для индикации/ управления модуля BG01.501. Адаптер - печатная плата, содержит реле и клеммы для пожара, неисправности и общей тревоги, а также терминалы для внешнего зуммера.
Размеры: 110 х 60 х 15 мм Вес: 80г
Адаптер-PCB для панели повторителя
Система SDS-2/6
BG01.400
Включает в себя двигатель, держатель двигателя, крышки, рабочее колесо, запечатывание и монтажный материал.
Размеры: 370 х 260 х 370 мм Вес: 13,3kg
Модуль вентилятора для блока вентилятора SDS-M0430
Система SDS-2/6
BG01.530
Индикация - модуль / управления устанавливается сзади передней дверцы панели обнаружения дыма. Она содержит LC - дисплей, светодиоды и кнопку - для работы системы. Этот модуль BG01.530 также может быть заменен модулем управления BG01.531. BG01.531 имеет дополнительный автоматический диммер для уменьшения яркости светодиодов в условиях недостаточной освещенности.
Размеры: 182 х 105 х 38 мм Вес: 270г
Индикация и модуль управления для панели обнаружения дыма
Система SDS-2/6
BG01.531
Индикация - модуль / управления устанавливается за передней крышкой панели повторителя. Она содержит LC - дисплей, светодиоды и кнопку - для работы системы. Этот модуль BG01.531 также может быть заменен модулем BG01.530 индикации управления, за исключением того, что BG01.530 имеет автоматическое затемнение для уменьшения яркости светодиодов в темной окружающей среде.
Размеры: 182 х 105 х 38 мм Вес: 270г
Индикация и модуль управления для панели обнаружения дыма
Система SDS-2/6
BG01.602 такой же, как BG01.603, но с дополнительными клеммами для 24 В постоянного тока аварийного электропитания.
Модуль источника питания, добав. 24VDC Авар. поставка
Система SDS-2/6
BG01.603
Блок питания монтируется в панели обнаружения дыма. Он содержит все соединения цепи для основного и аварийного питания, как для блока вентилятора, так и для предохранителей и клемм для релейных контактов.
Заменяет BG01.600 и BG01.601.
Размеры: 176 х 160 х 55 мм Вес: 1200g
Модуль источника питания
Система SDS-2/6
BG01.720
Модуль обнаружения интерфейса установлен на панели обнаружения дыма и в блоке расширения.
Размеры: 107 х 88 х 40 мм Вес: 100 г
Модуль обнаружения интерфейса
Система SDS-2/6
DOK02.021
Размер: приблизительно 50 страниц A4
Вес: 330г
Руководство для SDS-2/6, Немецкая версия
SDS-2/6
DOK02.031
Размер: приблизительно 50 страниц A4
Вес: 330г
Руководство для SDS-2/6, английская версия
SDS-2/6
E01.001
Индикатор воздушного потока (реле давления от 0,2 до 3 мбар) устанавливается в верхних корпусах панелей обнаружения дыма и блоков расширения. Стандартная настройка 0,3 мбар.
Размеры: D = 81мм H = 50мм Вес: 120г
Индикатор расхода воздуха для SDS-2/6 или SDS-48
Tип 604
E06.003
Стабилитрон Барьерный установлен в панели обнаружения дыма. Электрические стабилитроны расположены между датчиками дыма и индикаторами воздушного потока на одном модуле интерфейса ручного и детектора по обеспечению искробезопасной работы.
Размеры: 115 х 12,5 х 110 мм Вес: 150 г
Стабилитрон Барьерный Z967
Система SDS-2/6
E08.001
Детекторы дыма расположены в детекторных коробках панели обнаружения дыма и устройствах расширения.
Размеры: 145 х 67 мм (включая основание) Вес: 300 г
Детектор дыма BHH-31A/Ex
Система SDS-2/6
E08.002
Основания для детекторов дыма расположены в детекторных коробках панели обнаружения дыма и устройства расширения.
Размеры: D = 145 мм Вес: 300 г

Основания для детектора дыма BWA-40A/1
Система SDS-2/6
E08.801
для использования на близких расстояниях для тестирования детекторов дыма
Содержание: 250мл
вес: 125g
Тест Спрей для Детектора дыма
918/5
FAN01.001 Размеры: 440 х 370 х 240 мм Вес: 12,5 кг
Вентилятор с клиновоым ремнем для блока вентилятора SDS-M0420
HRE 1/2 T/S 458
FAN01.003
Создатель двигателя: Elektror 72 х 45 мм
Кабель: 40 см Резьба: M8
Размеры: D = 45; H = 120 мм Вес: 220г
Конденсатор для блока вентилятора SDS-M0420, Двигатель:
Elektror
20 µF
FAN01.004
Расположение: корпус V-ремня (внутренняя сторона)
Размеры: D = 35; H = 10 мм Вес: 50
Шариковый подшипник для блока вентилятора SDS-M0420
6202  -  2ZC3
FAN01.006 Размеры: D = 200 мм Вес: 40г
V-Belt для блока вентилятора SDS-M0420
для HRE 1/2 T S 458
FAN01.008 Размеры: D = 50 мм Вес: 20 г
Зажим для конденсатора FAN01.003

FAN01.010
Расположение:копус V-ремня(внешняя сторона)
Размеры: D = 50; H = 15 мм Вес: 100 г
Шариковый подшипник для блока вентилятора SDS-M0420
Tип 6205 -2ZC3
FAN02.015
Диаметр: 300 мм
Вес: 920 г
Рабочее колесо, алюминий, TL-HL 300x49-R
для SDS-M0430/431
FAN02.019 Размеры: D = 250; H = 30 мм Вес: 600г
Рабочее колесо, алюминий, для вентилятора Блок SDS-M0420
вентилятор HRE 1/2
FAN02.029
для блока вентилятора SDS-M0430 с типом двигателя 'EMOD'
Размеры: D = 35; H = 10 мм Вес: 50 г
Шариковый подшипник для блока вентилятора SDS-M0430, двигатель: EMOD
Tип 6202-2RS1
Fan02.035
Подходит для установки на вентиляторе SDS.02.440 и SDS02.441.
Вес: 8g
уплотнения для вала двигателя, для SDS02.440
PTFE
FAN02.036
для блока вентилятора SDS-M0430 с типом двигателя 'Хенинга'
Размеры: D = 35; H = 10 мм Вес: 50 г
Шариковые подшипники для блока вентилятора SDS-M0430 / M0440
Tип 6202 2Z C3
FAN02.037
для блока вентилятора SDS-M0430 с мотором типа 'Хенинга'
Размеры: D = 35; H = 10 мм Вес: 50 г
Шариковые подшипники для блока вентилятора SDS-M0430 / M0440
Tип 6204 2Z C3
FAN02.100
Создатель двигателя: EMOD
Электродвигатель блока вентилятора SDS - M0430
для серийных Nos. вентилятора блока 430.0010 через 430.5290 для последующих вентиляторных блоков см FAN02.121
Размеры: D = 150; H = 240 мм Вес: 7 кг
E-Motor, 1Ph.230V, 50/60 Гц, для блока вентилятора SDS-M0430, Emod
71L/2EHB0
FAN02.111
для двигателя вентилятора № FAN02.100
(Последовательные блоки вентилятора 430.0010 через 430.5290)
Размеры: D = 40; H = 80 мм Вес: 100 г
Конденсатор для блока вентилятора SDS-M0430, двигатель:
Emod
16 µF 450VAC
FAN02.112 Для вентилятора No. FAN02.121
Размеры: D = 35; H = 110 мм Вес: 100 г
Конденсатор для блока вентилятора SDS-M0440
10 µF 450VAC
FAN02.114
Для вентилятора No. FAN02.131
Размеры: D = 45; H = 110мм Вес: 200г
Конденсатор для блока вентилятора SDS-M0441, двигатель:
хэннинг
40 µF  240В
FAN02.115
Для вентилятора No. FAN02.122
Размеры: D = 40; H = 80 мм Вес: 100 г
Конденсатор для блока вентилятора SDS-M0420, двигатель:
хэннинг
12 µF  450VAC
FAN02.121
Электродвигатель для блока вентилятора SDS - M0430
для серийных вентиляторов блока 430.5300 и выше производитель двигателя: Хеннинга
Конденсатор: см FAN02.112
Диам .: 350 мм
Вес: 6,1 кг
E-Motor, 1Ф. 230,
50 / 60Гц, Хеннинг, для вентилятора
E7KC2B5-7-378
FAN02.122
Электродвигатель для блока вентилятора SDS - M0420 Создатель двигателя: Хеннинг
Конденсатор: см FAN02.115
Размеры: D = 150; H = 280 мм Вес: 7 кг
Электродвигатель, 1 Тел. 230 В,
50 / 60Гц,
Хеннинг, для вентилятора
E7D2B-7-390
FAN02.213 Размеры: 320 х 220 х 100 мм Вес: 2 кг
Клиновой ремень привода для блока вентилятора SDS-M0420
TN15782
SDS01.910
Запасной комплект для системы обнаружения дыма с вентилятором SDS блока - M0420 содержит:
предохранитель средний действующий 0,4A 10 шт предохранитель средний действующий 1A 10 шт предохранитель средний действующий 1,6A 10 шт предохранитель средний действующий 8A
запасной ключ для SDS 5 шт слеп PG16 железы 1 шт
клиновый ремень для блока вентилятора SDS-M0420 1 шт
Набор зап.частей с V-Belt
для SDS-M0420
SDS01.911
Запасной комплект часть для системы обнаружения дыма с вентилятором SDS блока - M0430 содержит:
 предохранитель средний действующий 0,4A 10 шт предохранитель средний действующий 1A 10 шт предохранитель средний действующий 1,6A 10 шт предохранитель средний действующий 8A1 шт
запасной ключ для SDS 5 шт слеп PG16 железы 1 шт
Вес: 125г
Набор зап.частей
для SDS-M0430
Z02.002
Материал: ПВХ 8020/7020
Цвет: прозрачный 29101, номинальное давление на 20|C: 10
подходит для соединения между образцом воздухозаборных панелей обнаружения дыма /панелей расширения / 3-ходовых клапанов
Вес: 230г на метр
Гибкий шланг (ПВХ)
Внутренний диаметр 13x3,5 мм
Z02.004
подходит для соединения между панелями обнаружения дыма и агрегатов воздушного вентилятора, когда стальная труба вызывает проблемы (должны быть утверждены классы сюрвейера)
Материал: - ПВХ
- Стальная спираль
цвет: серый
Вес: 540г на метр
Гибкий шланг со спиралью, диаметр 50 мм
AIRDUC, ПВХ 343, серый
Z02.014
диаметр 70 мм
подходит для подключения ПВХ-шланга Z02.004 или для других целей
Вес: 40г
Зажим для шланга, 50-70 мм
Гальванизированный
