Инструкция пользования Capsat

Первая встреча с Capsat.

В этой теме опишу, что происходит при первом включении системы Capsat. Затем покажу как отправить Ваше первое сообщение.

Включение.

Прежде чем приступать к следующим шагам проверьте, соединен ли порт связи 1(Com 1 или Com 2 в зависимости от того какой запрограммирован) вашего ПК или терминала сообщений с трансивером.

·      Message Terminal Терминал сообщений          Включить питание для подключения экрана.

·      PC (ПК)                            Загрузить программу Capsat

1.   Дождитесь пока исчезнет заставка (в течение 5 секунд) и появится окно Capsat. В верхнем левом углу экрана (Status Field) будет индикация  «Transceiver not connected».

2.   Включите питание приемо-передатчика и подождите примерно 25 секунд до окончательного включения. При первом включении установки в левом верхнем углу появится индикация  «Logged out».

3.   Продолжение в следующей главе «Комиссионные испытания»

Комиссионные испытания.

Если вы запускаете программу в первый раз, выполните следующие действия.

Login                         Установите связь со спутником войдя в меню Options,

Login (AltOL) и выберите желаемый океанский регион.

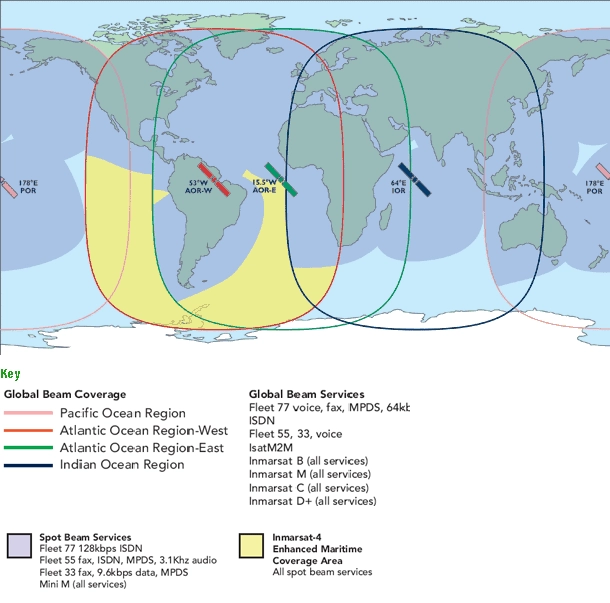

Inmarsat satellite.png

West Atlantic            East Atlantic                  Pacific                   Indian

В поле Status Field  появится индикация <LOGIN>.

Подождите пока в данном поле появится индикация

желаемого региона.

Link Test                   При первом подключении приемо-передатчика к

           сети Inmarsat-C (Inmarsat-C Network), приемо-передатчик

получает команду произвести Link Test, известный также как Автоматические комиссионные испытания. Это может занять до 15 минут и на протяжении данного теста в поле Status Fieldбудет гореть индикация <LINK TEST>

На экране появится сообщение :

Automatic test mode : Normal communication disabled. Do not press any distress buttons unless you are in distress

По завершении кольцевого теста сообщение «Link Test Finished» появится на экране и распечатается на принтере вместе с результатами теста. После этого система готова к использованию.

Передача тестового сообщения.

Ниже дается краткая инструкция по передаче и возврату сообщения через систему INMARSAT-C. Данная операция также известна как ВНУТРЕННИЙ ТЕСТ (LOOP BACK TEST).

1.   Наберите короткое сообщение в поле редактирования как на печатной машинке.

2.   Выберите Transmit (AltT)  для того, чтобы открыть окно Передача. Курсор будет находится в поле Адрес.

3.   Активизируйте адресную книгу при помощи клавиши Пробел.

4.   Выберите New чтобы ввести новый адрес в Адресную Книгу. Курсор будет находиться в поле Имени.

5.   Напечатайте имя "My mobile" и нажмите клавишу Enter. Курсор переместится на поле Номер.

6.   Определите свой океанский регион по индикации в поле Состояния в верхнем левом углу окна Capsat. Введите трехзначный ID соответствующего океанского района




581 - East Atlantic

582 - Pacific

583 - Indian

584 - West Atlantic

7.   Завершите ввод номера путем добавления к уже введенному номеру океанского района Вашего мобильного номера. Ваш мобильный номер указан в верхнем правом углу окна Передачи. Нажмите Enter, чтобы сделать действительным  набранный номер. Действительный номер должен быть   581 492380049. Курсор переместится в поле Answer back .

8.   Дважды нажмите клавишу-стрелку Вниз, чтобы переместить курсор на           "( ) Mobile". Нажмите Пробел, чтобы  установить "( • ) Mobile".

9.   При помощи клавиши Enter переместите курсор на < OK >.

10. При курсоре, установленном на < OK > еще раз нажмите на Enter для того, чтобы завершить ввод. При этом курсор возвращается в New на полосе меню.

11. Выберите Select для того, чтобы скопировать вход в окно Передача. В этом случае курсор будет находиться в поле Land Station.

12. Нажмите Пробел, чтобы вывести список Береговых станций. При этом одновременно будут выделены Selectи первая береговая станция.

13. Выберите Select , чтобы скопировать первую береговую станцию в окно Передача.

14. Нажмите клавишу Enter, чтобы переместить курсор на поле "< SEND>"

15. При выделенном поле "< SEND>" нажмите еще раз Enter для передачи сообщения. При этом окно Передача пропадает и Вы возвращаетесь в поле Текст.

16. Примерно через 5-10 минут вы получите сообщение, при этом лампочка почты начинает мигать. После завершения принятия сообщения лампочка перестает мигать и принятое сообщение идет на принтер.
