24.12.2013

Доплеровские лаги

Доплеровский лаг измеряет скорость судна на основе эффекта Доплера, который заключается в том, что сигнал, излученный с движущегося объекта, принимается неподвижным наблюдателем со смещением частоты, причем степень смещения частоты пропорциональна скорости движущегося объекта.


Для упрощения понимания, рассмотрим измерение передней задней скорости судна.

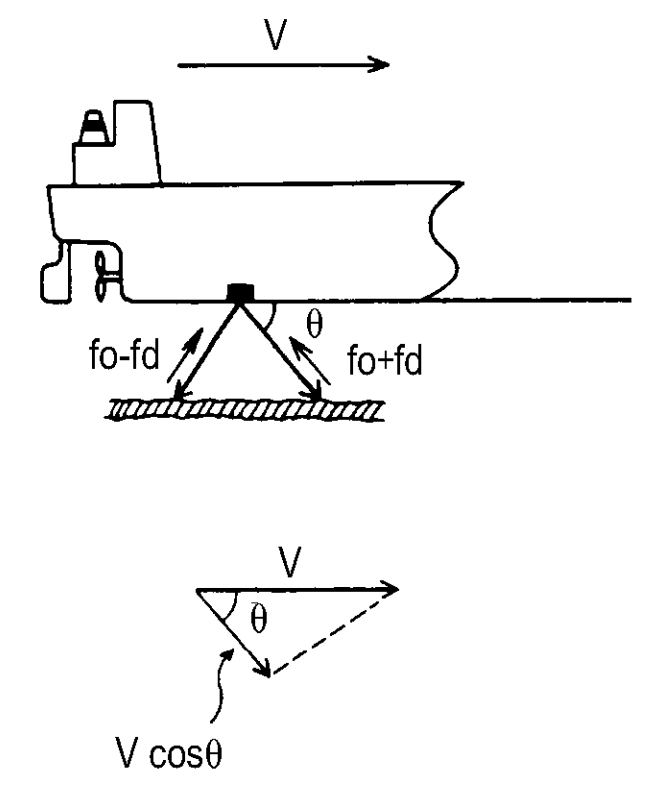

На рисунке проиллюстрирована система с парой лучей.
Ультразвуковые волны излучаются под углом ? к поверхности моря в направлении движения судна и в обратном направлении. Если скорость судна V, то источник ультразвуковой волны (преобразователь) приближается или удаляется от точки отражения на дне моря со скоростью Vcos?.

Это относительное движение вызывает доплеровский сдвиг и ультразвуковые волны отражаются от морского дна и принимаются преобразователем с частотами fo +fd и fo -fdПроцессор лага рассчитывает разницу fo+fd и fo -fd с целью определения только величины доплеровского сдвига fd.
(fo +fd) – (fo -fd) = 2fd

Поскольку, теоретически, fd можно найти как
fd = 2Vcos? x fo/C (C: Скорость звука в воде), а fo, С и ? известны, то, при известной величине fd можно рассчитать скорость V.

Учтите, что скорость звука в воде зависит от температуры воды и давления, но показания лага компенсируются автоматически благодаря использованию температурного датчика (где он есть).
