Каталог запчастей гирокомпаса Standard 22

Каталог запасных частей гирокомпаса Raytheon Anschutz Standard 22:

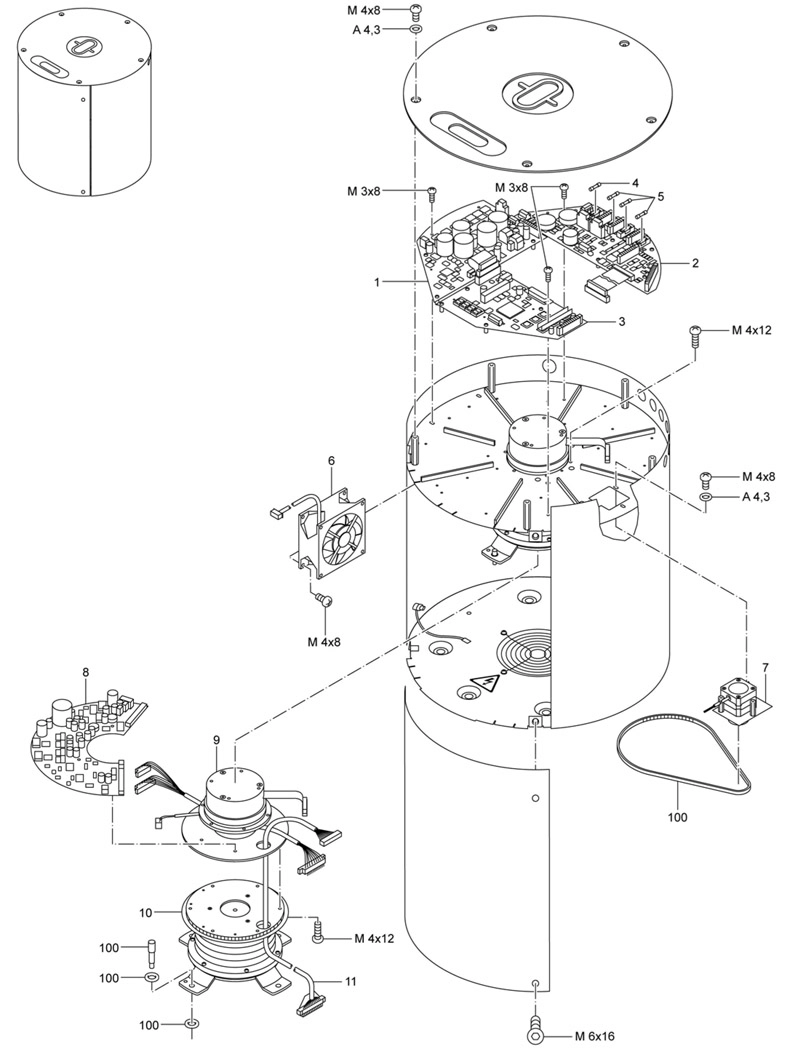

Схема 1 (Скачать схему 1 в pdf)

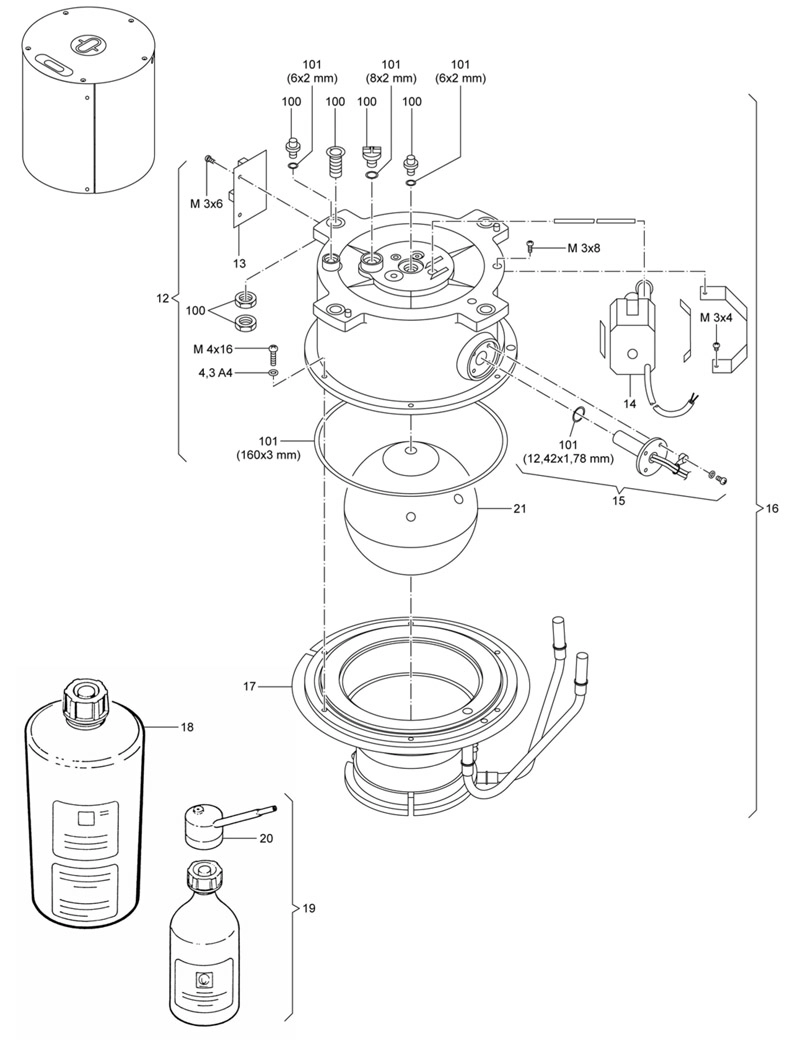

Схема 2 (Скачать схему 2 в pdf)


  Ниже, в таблице, представлены пояснения для схем и инвентарные номера деталей.
№ п/п (на схеме) Инвентарный № обозначение Part-No. код MFRC

1

3609658 Блок питания Power Supply PCB, новый 110-233.X12 D2865
3610234 Блок питания Power Supply PCB, отремонтированный 110-233.X12 AT D2865

2

3609659 плата Connection PCB, новая 110-233.X13 D2865
3610235 плата Connection PCB, отремонтированная 110-233.X13 AT D2865

3

3609657 Sensor PCB , новый 110-233.X11 D2865
3610236 Sensor PCB ,отремонтированный 110-233.X11 AT D2865

4

1762140 G предохранитель T 10 A L 250V 19195 D8882

5

1762017 G предохранитель T 1 A L 250V IEC 127-2 D8882

6

1504226 вентилятор 110-233.00-002 D2865

7

3628864 Шаговый двигатель, комплект 110-234.47 D2865

8

3609621 Внешняя печатная плата Outer Sphere PCB, новая 110-233.X10 D2865
3610237 Внешняя печатная плата Outer Sphere PCB, отремонтированная
110-233.X10 AT D2865

9

3604567 Кодировщик (компл) 110-233.X01 D2865

10

3604060 Шарнир 110-233.11 D2865

11

3604090 кабельный канал 110-233.28 D2865

12

3604569 Крышка Контейнера гиросферы 110-233.X07 D2865

13

3604661 Плата с датчиком температуры 110-233.X09 D2865

14

3602315 Помпа 110-231.40 D2865

15

3602608 Хитер (нагреватель) 110-231.X01 D2865

16

3604568 Контейнер гиросферы 110-233.X04 D2865

17

3604571 Нижняя часть контейнера гиросферы 110-233.X02 D2865

18

1506705 Поддерживающая жидкость 110-233.X02 D2865

19

1508499 Дистилированная вода 148-398 D2865

20

1507674 Наполнитель 148-398.00-002 D2865

21

4004566 Гиросфера, новыая 111-006.E01 D2865
4004792 Гиросфера, восстановленная 111-006.E01 AT D2865

100

3604573 Комплект деталей 110-233.X50 D2865

101

3608939 Комплект прокладок 110-222.X01 D2865
3604572 Комплект винтов 110-233.X03 D2865
