Радиолокационная станция JRC JMA-5104

под заказ
Уточняйте стоимость у менеджеров
Сертификаты:
Документация:
Диапазон
X-band
Купольная антенна NKE-2042 Дисплей NWZ-146 либо VG-MD15 Индикатор NCD-4310 Клавиатура (пульт управления) NCE-7640 Запчасти Кабели Инструкция пользователя
Больше

JMA-5104 - радиолокационная станция, производства компании JRC, предназначенная для обеспечения безопасности на море. РЛС JMA-5104 имеет выходную мощность 4 кВт и рабочую частоту 9410±30 МГц. Станция JMA-5104 проста в установке и эксплуатации, имеет легкое управление и понятный интерфейс, благодаря программируемым клавишам, клавиатуре со встроенным трекболом и клавишам регулировки.

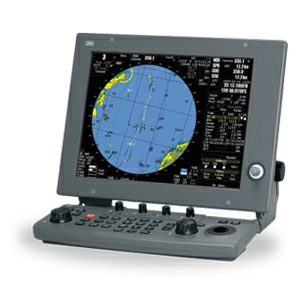

Радиолокационная станция JRC JMA-5104

JMA-5104 оснащена 10,4-дюймовым ЖК-дисплеем с высоким разрешением  640 x 480 пикселей, обеспечивающим точное и четкое отображение информации. Просмотр данных также возможен при перемещения экрана в вертикальное положение, при этом расположение не влияет на качество изображения. Радиолокационная станция JMA-5104 имеет 3 режима отображения: истинное движение, относительно «Севера» и относительно курса. JMA-5104 имеет сертификат одобрения Российского Морского Регистра Судоходства.

В комплект поставки РЛС JMA-5104 входит:

  • Купольная антенна NKE-2042
  • Дисплей NWZ-146 либо VG-MD15
  • Индикатор NCD-4310
  • Клавиатура (пульт управления) NCE-7640
  • Запчасти
  • Кабели
  • Инструкция пользователя

Технические характеристики:

  • Частота 9410±30 МГц
  • Длительность импульса и частота следования импульсов 0,08 мкс/2250 Гц, 0,25 мкс/1700 Гц, 0,5 мкс/1200 Гц, 1,0 мкс/650 Гц
  • Выходная мощность 4 кВт
  • Скорость вращения 27 об/мин
  • Дисплей NWZ-146, 10,4”, цветной, 640 x 480 точек (VGA)
  • Шкалы дальности 0,125; 0,25; 0,5; 0,75;1,5; 3; 6; 12; 24; 48 миль
  • Диапазон рабочих температур -25° ~ 55°C (сканер)
  • Влажность 93%, +40°
  • Размер 0,637 м (длина антенны)
  • Питание 12, 24, 32 В пост.т. (10,8 – 42) В пост.т.
  • Сканеры NKE-2042
  • Диаграмма направленности Горизонтальная 4° (-3 дБ), Вертикальная 25° (-3 дБ)
  • Режимы отображения Истинное движение/Относительно «Севера»/Относительно курса
  • Тип антенны Закрытая
  • Синхронизация Циркулятор + диод
  • Валовая вместимость судна До 300 р.т. (РМРС, монитор 10')
