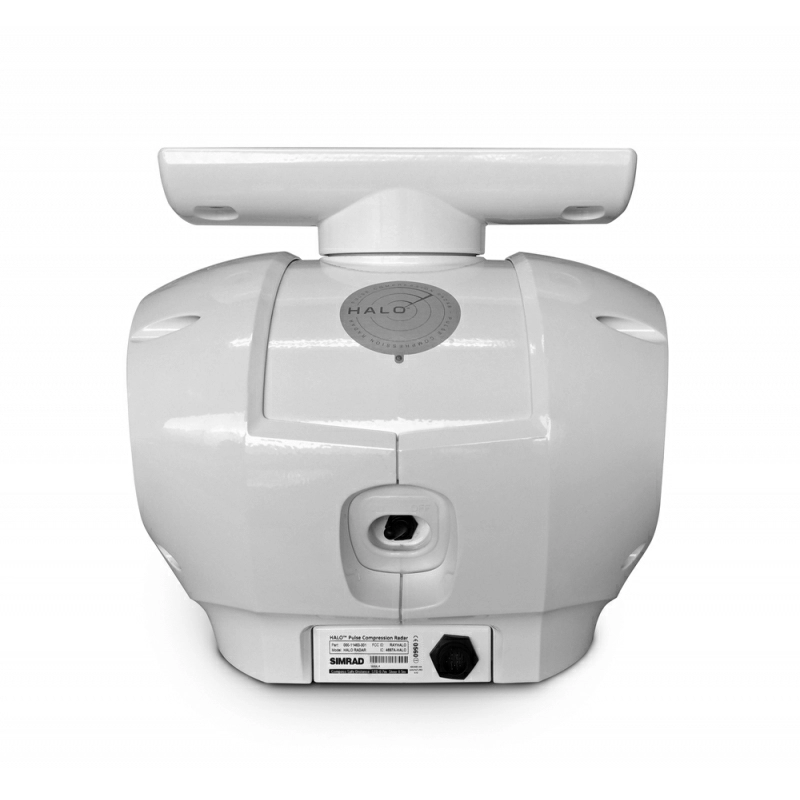

Радар SIMRAD HALO 4

Под заказ

Уточняйте стоимость у менеджеров

Уточнить стоимость

Документация

Буклет SIMRAD HALO type
Инструкция по установке SIMRAD HALO type

SIMRAD HALO 4 является четырехфутовой радарной антенной открытого типа. Она предназначена для использования на небольших коммерческих судах и прогулочных яхтах, катерах. В устройстве используется технология заострения луча, благодаря чему обеспечивается четкое и качественное разделение целей. HALO 4 RADAR имеет угол излучения антенны 1.8°. Прибор характеризуется отличными показателями обнаружения небольших и удаленных целей на расстоянии 64 морских миль с минимальным количеством побочных шумов, а также низким уровнем радиационного излучения, что позволяет использовать эту модель в местах скопления судов (на якорных стоянках, причалах и прочих). HALO 4 оснащен встроенной функцией InstantOn™, которая позволит быстро осуществить холодный пуск (всего за 16-25 секунд), а использование твердотельных технологий способствует быстрому прогреванию с холодного пуска, не теряя производительности. Благодаря встроенному Ethernet-интерфейсу, радар легко интегрируется в навигационную систему, созданную на судне.

Антенна открытого типа длиной 4 фута
Технология Beam Sharpening
Контроль разделения объектов
Двойной рабочий диапазон
Возможность использования с мультифункциональными дисплеями SIMRAD серий NSS, NSO
Инновационная обработка сигналов в режимах Harbour, Offshore, Weather, Bird и Custom
Скорость вращения антенны - 48 об/м
Функция InstantOn™
Функция MARPA сопровождение целей: до 10 (20 с двойным диапазоном)
Питание от бортовой сети 12 или 24 В
Встроенный Ethernet интерфейс
Уникальная LED-подсветка (голубая) с регулировкой яркости
Низкое потребление энергии
Низкое электромагнитное излучение

Длина кабеля	20м / 10м (опционально)
Технология	X-band transmitter и технология сжатия радиолокационных импульсов
Радиус обнаружения целей	от 91,5м до 64 морских миль
Макс. выходная мощность	25Вт ±10% при любом состоянии передачи (до 10% при макс. скорости вращения)
Безопасное радиационное расстояние	100Вт/м2
Влажность	при +40°C - 93%
Диапазон рабочих температур	от -25° до +55°C
Водонепроницаемость	IPX6
Габариты (ШхВ), мм	1,220х448
Вес	27,6 кг (без упаковки); 18,75 кг (база); 4,9 кг (антенна); 1,6 кг (RI-12); 2,3 кг (кабель, 20м)
Потребляемая мощность	150Вт (макс. при скорости ветра 70 узлов), 40Вт (при средней скорости ветра), 6,5Вт (режим standby)
Напряжение питания бортовой сети	12/24 (мин-макс: 10,8 – 31,2) В постоянного тока
Ширина луча по горизонтали	1,8° ±10% (-3 дБ ширины), 1,6/1,6/1,2° при активном режиме Beam Sharpening
Ширина луча по вертикали	25° +20% (-3 дБ ширины)
Коэффициент шума	5 дБ
Скорость вращения антенны	24-48об/м (мин. 20об/м при скорости ветра 70 узлов)
Уровень вибрации	2-100Гц и 20G, 100,000 оборотов
Рабочая частота РЛС - X-Band	9.410–9.495ГГц
Ethernet	10/100 BaseT, NMEA2000/NMEA0183
