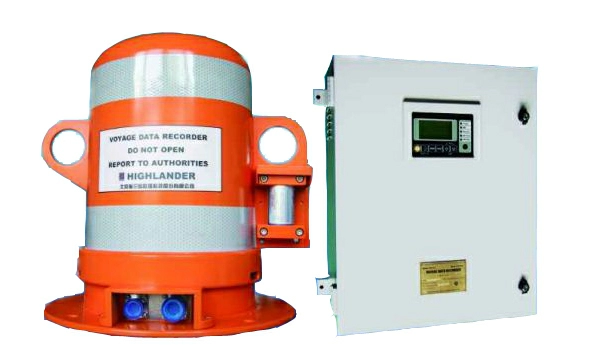

Регистратор данных рейса Highlander HLD-S2

Highlander HLD-S2 1

Регистратор данных рейса или 'черный ящик' Highlander HLD-S2 является упрощенной версией РДР Highlander HLD-B2 - У-РДР (S-VDR).  Во время рейса Highlander HLD-S2 записывает данные, поступающие с радионавигационных приборов и камер видеонаблюдения.

Упрощенный регистратор данных рейса (У-РДР), как это определено требованиями IMO Performance Standard MSC.163 (78), это упрощенная версия VDR для малых судов с возможностью записи только основных данных.

Основные отличия Highlander HLD-B2 от Highlander HLD-S2:
Вход РДР У-РДР
Дата и время + +
Позиция судна + +
Скорость + +
Заголовок + +
Мост Аудио + +
Коммуникации Аудио + +
Радар данных + +
АИС - (Радар альтернатива) Не обязательно При отсутствии РЛС сигнал недоступен
Время разгона и Халл подчеркивает (если они установлены) +

Только тогда, когда они доступны через 61162 интерфейс IEC









Эхолот +
Двигатель Порядок и отклика +
Халл проемов (ворот) Статус +
Главная Сигнализация (ИМО Обязательное мост Сигнализация) +
Руль Порядок и отклика +
Водонепроницаемый и своих Двери Статус +
Направление и скорость ветра +



Высокая надежность оборудования обеспечивается встроенной операционной системой Linux. HLD-S2 состоит из компактных блоков, что обеспечивает удобную установку на судне любого размера. Аналоговые и цифровые входы сигналов легко адаптируются к конкретным требованиям судового оборудования.

Технические характеристики:

  • 16 каналов NMEA0183/IEC61162, 4800-115200 бит.
  • 4 аудиоканала.
  • 9 интерфейсов микрофона,
  • 3 стандартных интерфейса УКВ,
  • 2 нестандартных интерфейса УКВ.
  • До 4 каналов видео, вход для Радар, ЭКНИС, видеонаблюдения и т. д..
  • 5-портовый коммутатор Ethernet 100M для обслуживания, загрузки и других приложений.
  • 1 канал для изолированного импульса (пассивный или активный, можно настроить) для скорости журнала.
  • Входное напряжение блока питания : DC 18-36 В, AC 85-265В, 47-63Гц.
  • Выходное : DC 24 В, макс. 10 А.
  • Макс. Выходная мощность : 300 Вт.
  • Время автономной работы батареи питания : > 2h.
  • Источник питания : 24V/0.2.
  • Индикация неисправности и сигнализации.
  • Данные операции резервного копирования.
  • Диапазон частот микрофона: 100 ~ 12 кГц.
  • Специальное защитное покрытие корпуса.
  • Связь с основным блоком: Ethernet.
  • Емкость: 2 ГБ.
  • Операционная система: Embedded Linux с высокой степенью надежности и стабильности.
  • Защита контейнера удовлетворяет специфическим требованиям IEC61996.



Дополнительная информация:

Ежегодная проверка Регистраторов данных рейса (РДР)

Доступно к заказу

Регистратор данных рейса Highlander HLD-S2

под заказ
Уточняйте стоимость у менеджеров
Документация:
Брошюра 'HLD-S2'
Буклет 'HLD-S2'
