Сонар Furuno CH-600

Furuno CH-600 - двухчастотный гидролокатор. Прибор может работать на частотах 60/153 или 85/215 кГц. На высокой частоте излучателя (153 и 215 кГц) возможен детальный поиск около и вокруг судна, на низкой частоте (60 и 85 кГц) осуществляется поиск на глубинах до 500 метров.

Прибор оснащен 6 вариантами шага сканирования (6,12,15,18,21,24), которые могут покрыть участки шириной от 24° к 360° в несколько секунд, в зависимости от расстояния от эха. Сонар оснащен 12.1" цветной ЖК-дисплеем, блоком управления, приемопередатчиком и компактным донным устройством.

На ЖК-дисплее отображаются изображения в высоком разрешении благодаря уникальной технологии интерполяции. Предусмотрено множество режимов отображения: горизонтальное и вертикальное сканирование, эхолот, комбинация дисплеев вертикального/горизонтального сканирования, плоттера и дисплея событий. Корпус устройства выполнен из влагостойких материалов пот стандарту IP55. Компактные размеры прибора позволяют устанавливать его в любом месте на судне.

Технические характеристики:

• Частота 60/153 кГц или 85/215 кГц (дискретных)
• выходная мощность 1 кВт
• длительность импульса 0.2~20.0 мс, согласно ряду
• Диапазон по горизонтали: 10 до 2400 м, 15 шагов (выбирается пользователем)
• Вертикаль: 10 до 600 m, 15 шагов (потребитель дискретный)
• звуковой выход 2 Вт (8 Ом), частота от 0,9 до 1,2 кГц (требуется внешний динамик)
• Тип экрана 12,1 " 、XGA дисплея LCD цвета (1024 x 768)
• 32, 16 или 8 цветов (по выбору) назад-земля: 3 выбранных цвета (дискретных)

Режим отображения:

• Обычный экран: горизонтальные, горизонтальный (зум), вертикальный, полный круг-Сфера, эхолот,

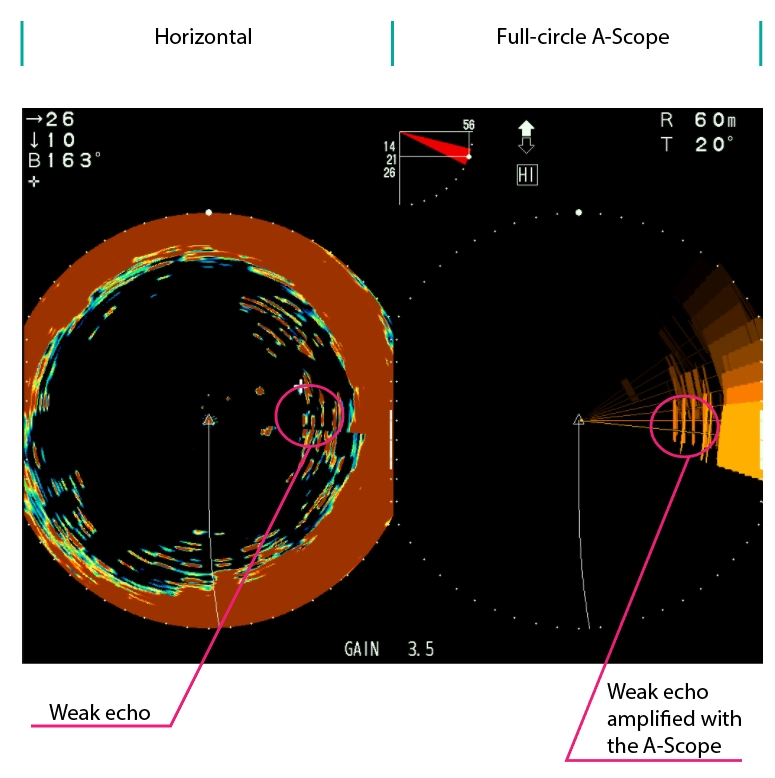

• Полиэкран: половина-горизонтальная + вертикальная горизонтальная + вертикальная горизонтальная + полный круг-сфера, горизонтальная + а-рамки, горизонтальный + История, эхолот + а-области,

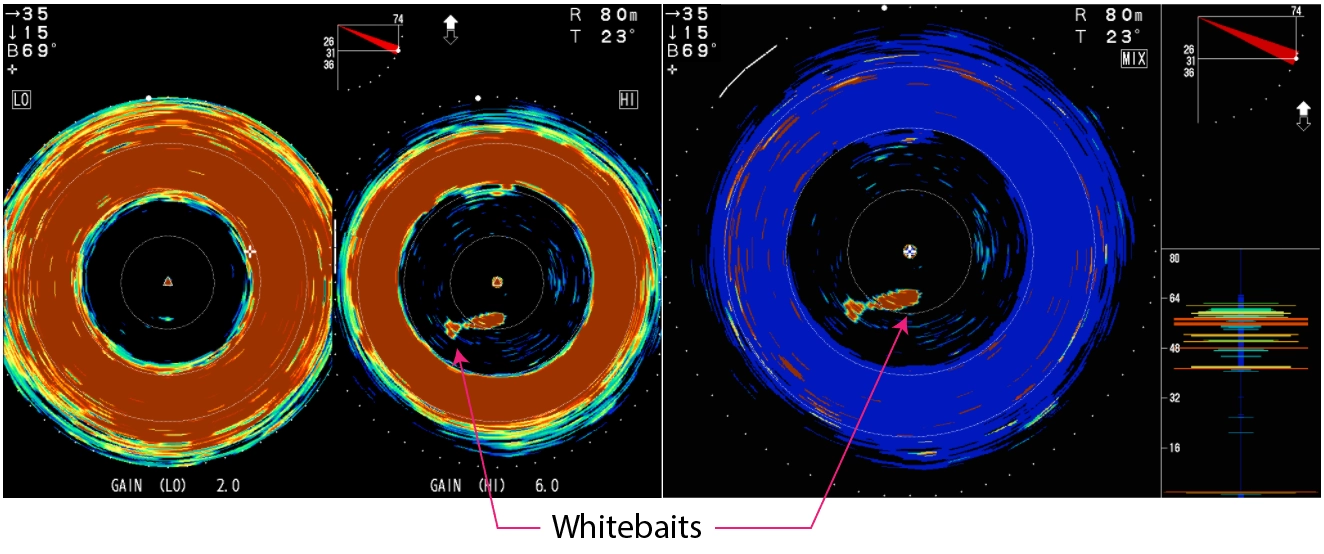

• Двойная Частота: Двойная горизонтальная + Двойная вертикальная + Двойная горизонтальная / вертикальная + Двойная горизонтальная / История + двойной эхолот + Двойное горизонтальное расширение + Двойная горизонтальная / вертикальная увеличенная + Режим смешивания

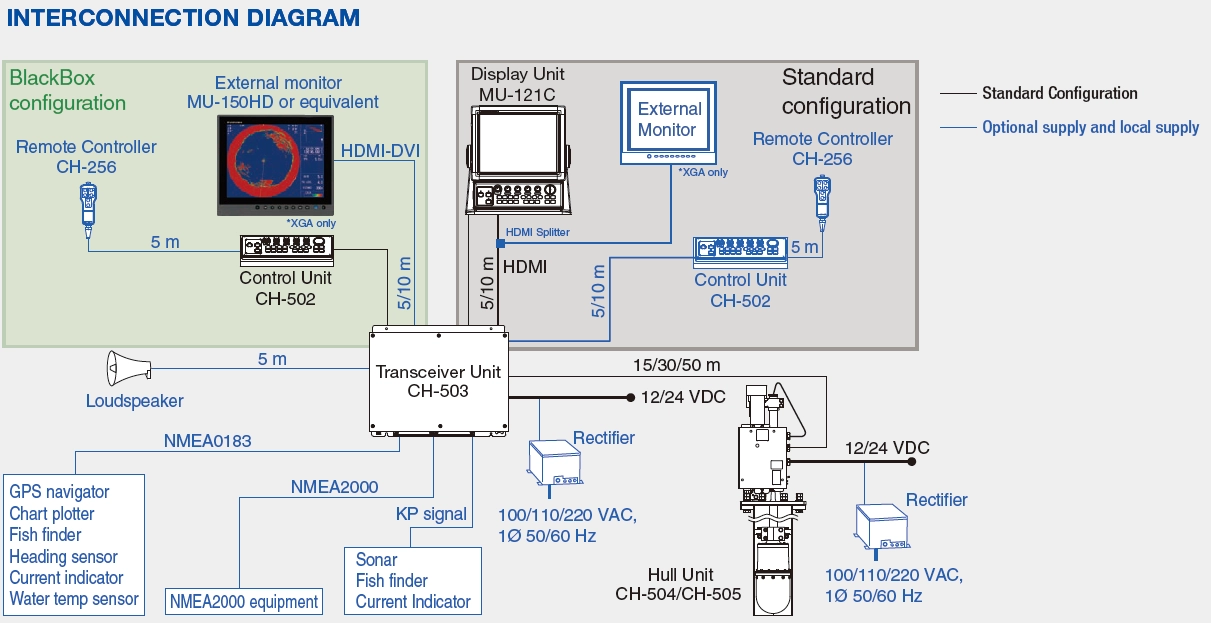

Порты:

• Выход видеосигнала: 1 порт, выход HDMI, видоискатель XGA
• Совместимость с nmea0183 (IEC61162-1): 2 порты, В1.5/2.0/3.0/4.0/4.1, 4800/9600/19200/38400 БПС
• NMEA2000: 1 порт

• процессор 12-24 VDC: 4.7-2.3 A
• Блок Приемопередатчика 12-24 VDC: 4.7-2.3 A
• Дисплей/Приемопередатчик/Блок управления: -15°C до +55°С
• Корпус от 0°C до + 55°c (преобразователь от -15°C до + 35 ° C)
• Вес Дисплей: 4.0 кг, 9 кг
• Блок приемопередатчика: 3.3 кг, 7.2 кг
• Корпус: 41 кг, 90 фунтов (400 мм), 40 кг, 88 фунтов (250 мм))
